유체 제어 장비
ThermoDyne® A3N
A3N/AF3N
증기보온자켓
보온캡이 없는 디스크 트랩은 방열손실로 인해 응축수가 없는 상황에서도 작동을 하여 증기의 손실을 발생시킵니다. 에어보온자켓으로도 어느정도의 손실을 막을수 있습니다. A3N은 증기 보온 / 응축수 냉각 시스템을 적용하여 안정적인 작동을 할 수 있도록 지지합니다.
에너지 절감
ThermoDyne®디스크 트랩: 증기 보온식 자켓
일반적인 디스크 트랩: 보온캡 없음

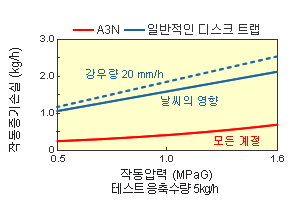

날씨의 영향
비나 바람과 같은 날씨의 영향으로 손실되는 에너지를 줄이기 위해 증기자켓 압력쳄버를 채용하였습니다.
일반적으로 디스크 트랩은 맑은날 보다 비가 오는날에 증기의 소비량이 늘어납니다. A3N은 날씨의 영향을 전혀 받지 않아 증기의 소비량의 절감이 가능합니다.
실링면의 Mirror-polish
어떤 디스크트랩은 에어바인딩을 방지하기 위하여 실링면이 거칠게 연마합니다. 하지만 실링면이 거칠면 실링성이 떨어져 증기의 누설이 발생합니다. A3N은 이러한 문제를 바이메탈 에어벤트링을 내장하는 것으로 실링성이 높은 연마를 할수 있었습니다.
긴 수명
내부 부품은 실링성이 높게 개발 되었으며 마모의 발생이 줄어들어 수명이 길어지는 효과가 있습니다.

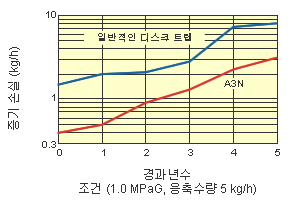

종래의 디스크 트랩은 새트랩의 경우 1.6kg/h, 3년 경과후에는 3kg/h정도의 자가증기 소비량이 필요합니다. 같은 조건에서 A3N은 0.4 kg/h, 1.3kg/h의 소비량을 나타냅니다.
생산성 향상 (바이메탈 에어벤트링)

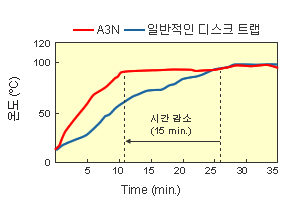

초기 스타트업 시간의 비교
자동에어벤트는 스타트업 시간을 줄여 생산성을 향상 시킵니다. 그리고 초기 스타트업시 바이패스를 열어 블로우를 실시하는 것이 필요하지 않기 때문에 증기의 손실 및 연료소비량을 줄이며 노동비용을 줄일수 있습니다.
에에벤트가 내장 되어 있는 A3N을 적용하여 스타트업 시간을 60%, 약15분을 줄일 수 있었습니다.

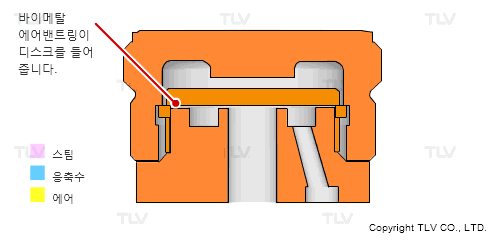

바이메탈 에어벤트 있음

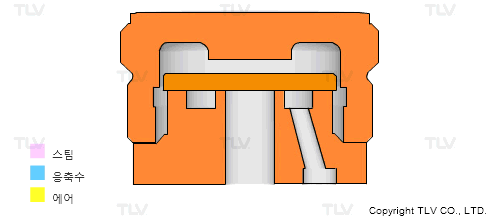

바이메탈 에어벤트 없음

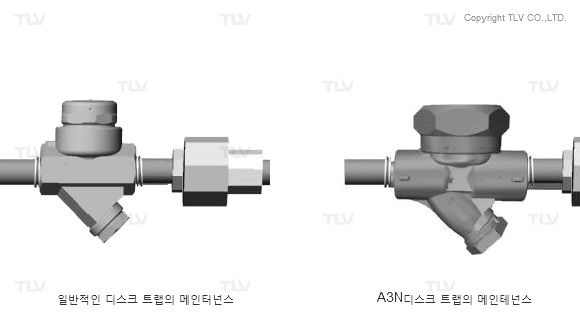

간편한 유지 ·보수
TLV의 디스크 트랩은 메인터넌스의 간편성을 위해서 중요부분의 분리 교체가 가능하도록 디자인 되어 있습니다. 리플레이스 파트인 디스크와 디스크 시트는 특별한 장치없이 배관에 연결된 상태에서 간단히 교체하는 것 이 가능 합니다.
