Équipement de contrôle des fluides
Purgeurs de vapeur à disque ThermoDyne®
A3N/AF3N
La chemise isolée à la vapeur protège contre les conditions atmosphériques défavorables
Dans les purgeurs dotés d'un couvercle à couche simple, des conditions atmosphériques défavorables et des pertes de chaleur rayonnante engendrent des pertes de vapeur résultant d'une activation sans charge et de soufflage. Ce problème peut être partiellement résolu par le biais d'une chemise d'air isolante. Toutefois, la chemise chauffée à la vapeur et refroidie au condensât de l'A3N offre la meilleure protection. Elle garantit le fonctionnement le plus stable parmi tous les purgeurs de vapeur thermodynamiques.
Comparaison de l'effet des conditions extérieures par l'isolation du capuchon
Purgeur ThermoDyne®: Chemise de vapeur

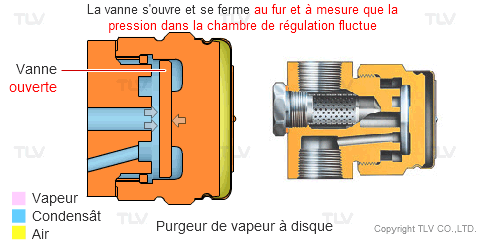

Le purgeur ThermoDyne® utilise une chambre de pression doublée de vapeur pour conserver la chaleur grâce à la vapeur et refroidir grâce à la condensation. Cela empêche l'ouverture inutile du purgeur due à des facteurs externes tels que le vent et la pluie et garantit également le bon moment d'ouverture du purgeur en refroidissant à l'aide de la condensation.
Purgeur à disque conventionnel: Sans chapeau isolant
Si la chambre de pression doublée est refroidie par le vent ou la pluie, la vanne s'ouvre même lorsqu'elle ne devrait pas car la force de fermeture ne peut pas être maintenue. L'ouverture de la vanne sans condensat dans la chambre entraîne une perte de vapeur.

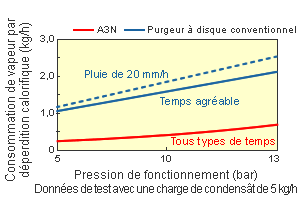

Réduction des pertes de vapeur et amélioration de la durabilité (comparaison des pertes de vapeur en fonction des conditions météorologiques)
Les pertes de vapeur résultant de conditions atmosphériques défavorables comme la pluie ou le vent sont grandement réduites grâce à la chambre sous pression avec chemise de vapeur.
Un purgeur à disque typique perd davantage de vapeur lorsqu'il est exposé à de la pluie (par rapport à des conditions météorologiques favorables). L'A3N, par contre, ne connaît pas de différence de perte de vapeur en fonction de la météo et n'est pas affecté par les conditions ambiantes.
Surfaces de scellement polies-miroir
Certains disques de soupape comprennent une ligne de fuite d’air ou une finition brute pour prévenir le blocage d’air. Toutefois, cela peut engendrer une plus grande usure de la surface et des fuites de vapeur suite à une activation sans charge. La gamme ThermoDyne® de TLV résout ce problème : l’anneau bimétallique évent d’air élimine le blocage d’air et permet aux surfaces de scellement durcies d’être polies-miroir. Cela permet une grande étanchéité, synonyme d’économie de vapeur.
Longue durée de service
Les pièces internes ont été conçues de façon à fournir une grande étanchéité. Ceci réduit l'usure et rallonge la durée de service.

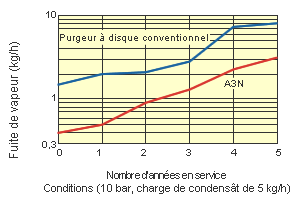

Alors qu'un purgeur à disque conventionnel génère 1,6 kg/h de pertes de vapeur lorsqu'il est neuf et 3 kg/h après trois ans, les valeurs correspondantes pour l'A3N sont de 0,4 kg/h et 1,3 kg/h seulement.
Anneau purge d'air bimétallique

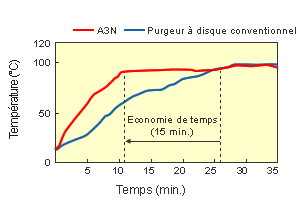

Comparaison des délais de mise en route
La purge d'air automatique raccourcit le délai de mise en route et améliore grandement la productivité. De plus, le fait d'éviter toute purge manuelle à la mise en route réduit les pertes de vapeur, la consommation de combustible et la main d'oeuvre.
Des tests indiquent qu'en empêchant le blocage d'air, l'A3N peut réduire le délai de mise en route de 15 minutes – soit une diminution d'environ 60 % !

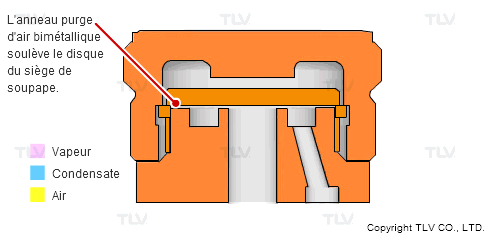

Comment fonctionne l'anneau purge d'air bimétallique
A température ambiante, l'anneau purge d'air bimétallique en forme de C se contracte, s'élevant le long de la jupe de siège de soupape et soulevant de force la soupape du disque de son siège. Avec la vanne ouverte, l'air à basse température et le condensat qui entrent dans le piège peuvent alors être évacués.
Lorsque la température du condensat entrant augmente, l'anneau purge d'air bimétallique se réchauffe, se dilate et glisse le long de la jupe de siège de soupape. La force maintenant la vanne ouverte est relâchée et le piège peut fonctionner normalement.
Productivité accrue grâce à la prévention du blocage d'air
Avec la série PowerDyne®, l'air initialement présent est automatiquement expulsé par la purge d'air thermostatique. Ceci réduit considérablement le délai de mise en route.
Avec anneau purge d'air bimétallique

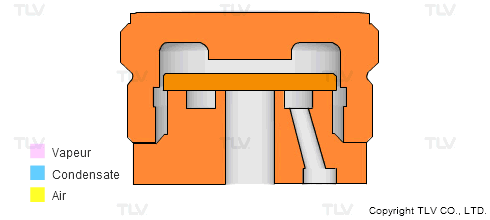

Sans anneau purge d'air bimétallique

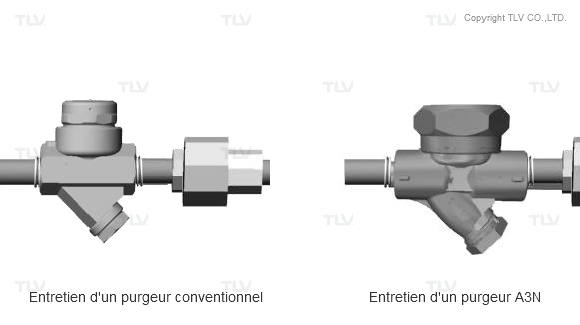

Module remplaçable
Les purgeurs à disque de TLV ont été spécialement conçus pour faciliter le remplacement de pièces à usure normale afin de réduire le temps d'entretien et les frais de remplacement. Grâce au module remplaçable, le disque et le siège de soupape peuvent être remplacés sans peine en retirant le chapeau isolant et le couvercle. Les purgeurs peuvent donc être réparés sans devoir démonter les tuyauteries ni avoir recours à des outils spécialisés.
Peut être installé à la fois verticalement et horizontalement
De nombreux modèles de purgeurs thermostatiques et à disque peuvent être utilisés à la fois sur des conduites verticales et horizontales sans problème. Même s'ils peuvent être installés verticalement et horizontalement, il faut toutefois éviter de les installer à l'envers.
