ThermoDyne® A3N
A3N/AF3N
Der dampfisolierte Mantel schützt vor ungünstigen Witterungseinflüssen
Die dampfbeaufschlagte Isolierkappe reduziert Dampfverlust durch widrige Witterungsbedingungen (Regen, Wind) auf ein Minimum.
Herkömmliche thermodynamische KA verlieren mehr Dampf, wenn ihre Oberfläche Niederschlag ausgesetzt ist, als unter optimalen Wetterbedinungen. Der A3N hingegen wird durch Witterungsbedingungen quasi nicht beeinflußt.
Energie-Einsparung
ThermoDyne® thermodynamischer Kondensatableiter: Isolierkappen
Herkömmlicher thermodynamischer Kondensatableiter: ohne Isolierkappe

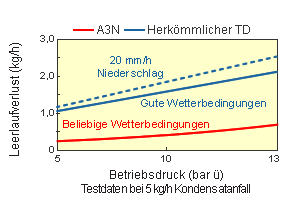

Witterungseinfluss
Geläppte Dichtflächen
Manche thermodynamische Modelle besitzen Ventilteller, die mit einer Riefe versehen oder grob geschliffen sind, um Luftabschluss zu vermeiden. Dies kann jedoch zu Sitzerosion und Dampfverlust bei Null-Last führen. Der A3N löst dieses Problem: Der Bimetall Entlüfterring verhindert Luftabschluss und ermöglicht die Verwendung von gehärteten, geläppten Dichtflächen für dampfdichten Abschluss.
Lange Lebensdauer
Innenteile sind für dampfdichten Abschluss konzipiert, was Verschleiß reduziert und lange Betriebsdauer gewährleistet.

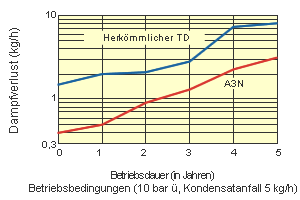

Ein herkömmlicher thermodynamischer Kondensatableiter verursacht als Neuprodukt in der Regel 1,6 kg/h Dampfverlust und 3 kg/h nach drei Jahren Betrieb. Der A3N hat einen Leelaufverlust von nur 0,4 kg/h (Neuprodukt) bzw. 1,3 kg/h (nach 3 Jahren Betrieb).
Bimetall-Entlüfter
Erhöhte Produktivität
Die automatische Entlüftung reduziert die Anfahrzeit beträchtlich und steigert die Produktivität. Der Bimetall Entlüfter macht manuelles Entlüften beim Anfahren überflüssig und reduziert somit Dampfverlust und Arbeitsaufwand.

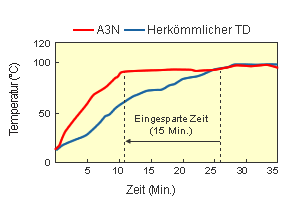

Versuche zeigen, dass der A3N durch Vermeidung von Luftabschluss die Anfahrzeit um 15 Minuten verkürzt - das entspricht einer Reduzierung von ca. 60%!

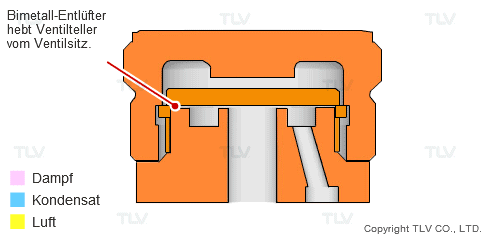

Mit Bimetall-Entlüfter

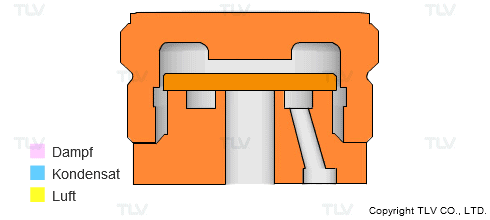

Ohne Bimetall-Entlüfter
Einfache Instandhaltung

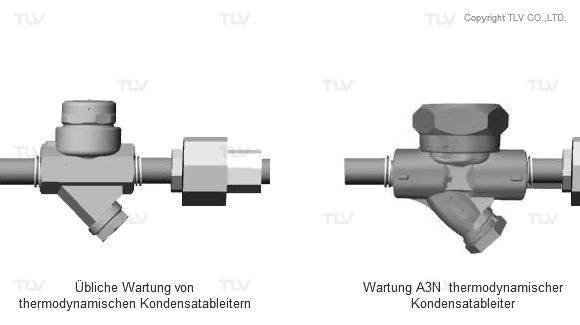

Austauschbarer Ventilsatz
Mechanischer Verschleiß, insbesondere am Ventilsitz führt leider irgendwann zum Ausfall von Kondensatableitern. Die austauschbare Ventilsitzgarnitur des A3N ermöglicht dann einen leichten Austausch von Verschleißteilen als Einheit, und reduziert Austauschzeit und Wartungskosten.
| Herkömmlicher thermodynamischer Kondensatableiter | ThermoDyne® thermodynamischer Kondensatableiter |
| Oft werden TDs nach einem Ausfall komplett ausgetauscht, anstatt nur die beschädigten Innenteile zu ersetzen. Eine kurze Nutzungsdauer bedeutet hohe Austausch- und Wartungskosten. | Die TLV ThermoDyne® wurde auf die Reduktion von Wartungskosten ausgelegt. In der Leitung schnell austauschbare Ventilsitzgarnituren erlauben eine schnelle Wartung in der Leitung, ohne den gesamten Ableiter austauschen zu müssen. |
