Teoría Básica de Trampas de Vapor
Aplicaciones de diferentes tipos de trampas de vapor
El trabajo más importante de una trampa de vapor es descargar rápidamente el condensado que se ha formado en las líneas de distribución de vapor, trazadores de vapor y en equipos que utilizan vapor. Una trampa de vapor también debe ser capaz de ahorrar energía evitando fugas de vapor y descargando gases no condensados como el aire.
Las trampas de vapor se clasifican en diferentes categorías en función de sus principios de construcción y funcionamiento, y existen varios modelos diferentes de trampas de vapor. Consulte los enlaces a continuación para reducir sus opciones y encontrar la trampa de vapor que mejor se adapte a sus propósitos.
1. Cómo la Aplicación Afecta la Selección
2. Factor de Seguridad y Costo de Ciclo de Vida
La información detallada sobre la elección de trampas de vapor se proporciona en las páginas vinculadas anteriormente, por lo que esos detalles se omitirán en esta página. Esta página explica el tipo de aplicaciones que cada variedad de trampa de vapor es adecuada para informar a su elección de trampa.
Existen tres tipos de categorias de Trampas de Vapor, basado en sus principios operativos.
Cada modelo de trampa de vapor tiene sus propias características, y las diferencias en los procesos operativos de las trampas se relacionan directamente para determinar si son adecuadas o no para una aplicación en particular. Las trampas de vapor se pueden dividir en tres tipos diferentes en función de su principio operativo:
Trampas de vapor mecánicas
Las trampas mecánicas de vapor (también denominadas "trampas de densidad") incluyen Free Float®, flotador de palanca y trampas de vapor de cubeta invertida. Las trampas mecánicas funcionan al utilizar la diferencia de densidad entre vapor (o aire) y condensado.
Para obtener más información sobre cómo funcionan las trampas mecánicas, consulte el siguiente artículo:
Trampas de vapor termodinámicas
Hay dos variedades de trampa de vapor termodinámica: el disco termodinámico y los tipos de pistón. Las trampas de vapor termodinámicas operan al utilizar la diferencia de energía cinética entre el vapor a alta velocidad (un gas) y el condensado en movimiento más lento ( liquido),
Para obtener más información sobre las trampas de disco, consulte el siguiente artículo:
Trampas de vapor termostáticas
Estos incluyen trampas termostáticas bimetálicas, de presión balanceada y de expansión. Las trampas termostáticas funcionan al utilizar la diferencia de temperatura entre el condensado que está cerca de la temperatura del vapor y el condensado subenfriado (o el aire a baja temperatura).
Para obtener más información sobre las trampas de vapor termostáticas de tipo bimetálico, consulte el siguiente artículo:
Aplicaciones de cada tipo de trampa de vapor

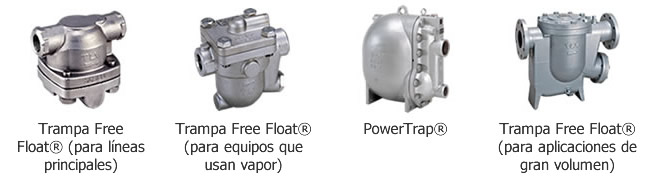

Aplicaciones adecuadas para el tipo Free Float®

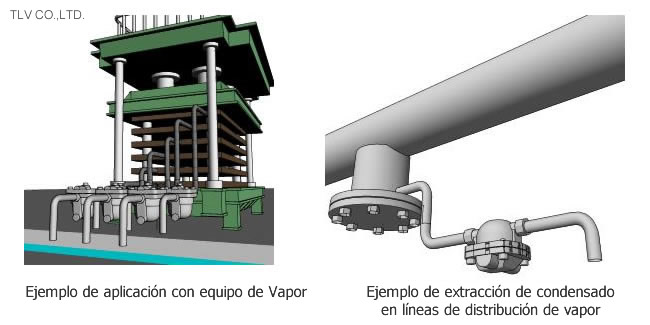

Las trampas de vapor Free Float® suelen ser la primera opción para eliminar el condensado del equipo que usa vapor, las líneas de distribución de vapor y las aplicaciones de rastreo a alta temperatura,
Una trampa de vapor Free Float® puede descargar inmediatamente el condensado cuando ingresa al cuerpo de la trampa, lo que evita la acumulación de condensado y reduce el riesgo de golpe de ariete en la línea de distribución de vapor. Estas trampas aumentan la eficiencia operativa del equipo al permitir que el vapor entre en contacto con toda el área de superficie de transferencia de calor. Además, las trampas Free Float® son altamente eficientes energéticamente porque el orificio de descarga de la válvula está cubierto por un sello de agua constante, lo que evita que el vapor se filtre fuera del cuerpo de la trampa.
Por el contrario, las trampas invertidas tipo cubeta típicamente incluyen un agujero de drenaje interno para purgar el vapor (o aire) continuamente y con cada ciclo. El orificio de drenaje suele ser lo suficientemente pequeño como para evitar una pérdida significativa de vapor, pero solo elimina una cantidad limitada de aire, lo que puede dificultar la puesta en marcha del sistema o la transferencia de calor en el equipo. Además, la acción intermitente de la trampa de cubeta invertida hace que responda típicamente más lentamente que la Free Float®, que opera
A diferencia de las trampas de vapor Free Float®, que están diseñadas para que la bola flotante se eleve completamente fuera de la trayectoria del flujo a través de su orificio, las trampas flotantes de la palanca generalmente retiran la cabeza de la válvula del asiento. El condensado intermitente que pasa a través del orificio puede empujar la cabeza de la válvula hacia el asiento, reduciendo el flujo de la trampa flotante de la palanca o causando un flujo intermitente. Por estas razones, el Free Float® es el diseño más avanzado de trampa de vapor mecánica.
Las trampas de vapor Free Float® y de palanca flotante son los únicos tipos de trampas que contienen constantemente vapor y condensado en el cuerpo. Como el vapor siempre está presente, estos modelos son adecuados para el servicio en condiciones de congelación, siempre que la descarga se descargue a la atmósfera y que el cuerpo no se deforme del congelamiento. Por el contrario, las trampas de cubeta invertida deben mantener un sello de agua adecuado en la parte inferior de la cubeta, por lo que estos tipos pueden ser propensos a daños por congelación.

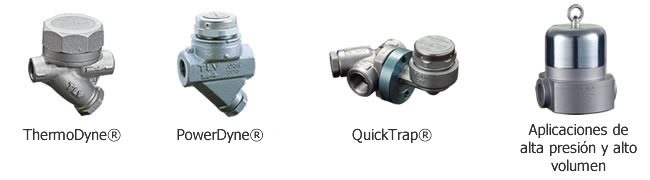

Aplicaciones adecuadas para el tipo de disco
Las trampas de vapor tipo disco son compactas y adecuadas para un amplio rango de presión. Se usan comúnmente para el drenaje de la red de vapor o la descarga de rastreo a alta temperatura. Sin embargo, las trampas Free Float® son más eficientes en términos de energía y duraderas en los mismos servicios, por lo que las trampas de discos se recomiendan como una segunda opción en esas aplicaciones.

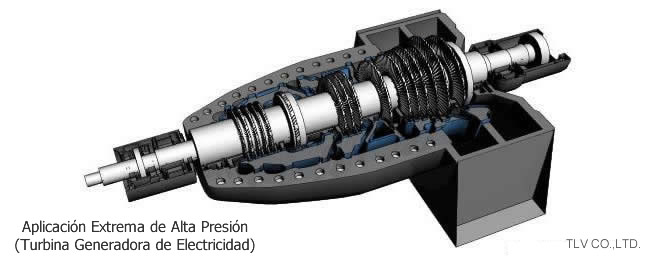

Sin embargo, hay varias aplicaciones en las que se recomiendan las trampas de discos como primera opción, y una de ellas es el servicio de drenaje de red de vapor de alta presión extrema. Ciertas trampas Free Float® se pueden usar a niveles de alta presión de hasta 120barg, pero TLV ofrece modelos de tipo disco que se pueden usar a un nivel de presión de hasta 260barg. Por esta razón, las trampas de tipo disco se usan en condiciones de alta presión severa, como en el servicio supercrítico de vapor / condensado
Además, las instalaciones donde existe el riesgo de congelación a veces usan trampas tipo disco. Esas trampas de discos se instalan en posición vertical hacia abajo, ya que el condensado no se acumula dentro del cuerpo cuando se instala en esta posición, por lo que es poco probable que la trampa se congele. Sin embargo, este tipo de instalación puede acortar la vida útil de las trampas de discos significativamente a partir de un mayor ciclo.
Tenga en cuenta que si una trampa de vapor está en riesgo de congelación, entonces el problema más grave es que a menudo la línea misma también puede congelarse. Las instalaciones que estén interesadas en mitigar el daño por congelación deben asegurarse de que las líneas se drenen al momento del cierre.

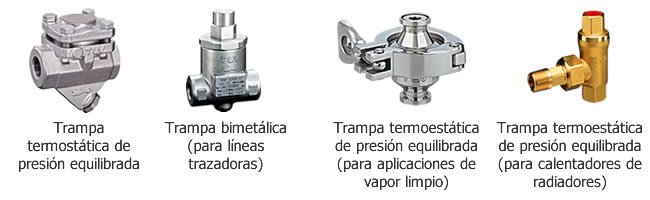

Aplicaciones adecuadas para el tipo termostático

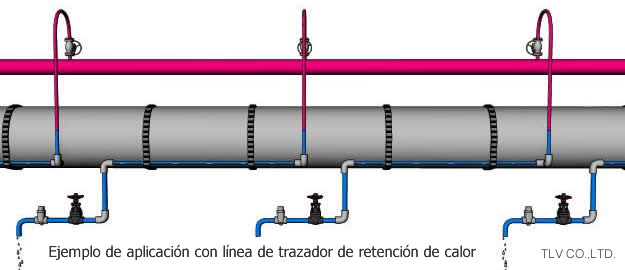

TLV generalmente recomienda trampas de vapor Free Float® para eliminar el condensado del equipo que usa vapor, las líneas de distribución de vapor y el trazado a alta temperatura. Sin embargo, para las líneas trazadoras donde el producto necesita mantenerse a una temperatura más baja que la temperatura de vapor, bimetálico, tipo de expansión o trampas termostáticas de presión balanceada especialmente llenas son útiles, ya que estas trampas pueden reducir la temperatura de descarga por sub - enfriar y hacer una copia de seguridad del condensado en la línea que precede a la trampa.
En las líneas trazadoras, las trampas de vapor termostáticas subenfriadas correctamente ubicadas e instaladas pueden transferir todo el calor latente disponible más algo de calor sensible del condensado al producto. Al utilizar este calor sensible, las trampas termostáticas proporcionan una alta eficiencia operativa y ayudan a conservar energía.
Existen algunos modelos de trampas termostáticas de presión balanceada que se usan para drenar equipos que utilizan vapor, tuberías de vapor o líneas de trazado de alta temperatura, pero TLV no recomienda estas aplicaciones como primera opción porque los otros tipos de trampa enumerados anteriormente son más efectivos en drenaje Servicio.
Las trampas de vapor termostáticas también se usan comúnmente como salidas de aire en sistemas de vapor.
Elegir la trampa correcta para su aplicación
Como se ha demostrado en este artículo, las diferentes variedades de trampa de vapor son adecuadas para diferentes aplicaciones. Para obtener más información sobre cómo elegir la trampa adecuada para sus necesidades, consulte los artículos mencionados anteriormente o contacte a un especialista en vapor de TLV:
