水锤:原因与位置

水锤所产生的巨大破坏力足以立刻损坏阀门,等。或造成较小的伤害持续很长一段时间。无论那种情况,这两种情况都可能导致严重的事故,因此必须采取对策。

找出原因与位置的重要性

当试图防止水锤,确定它的位置和发生时间是重要的,但更重要是要找出形成水锤的原因。

两个建议,你可能会听到工厂周围的声音:‘如果有水锤发生请立刻关闭截止阀’并且‘操作时需要缓慢的关闭截止阀。’

立刻关闭阀门就可切断蒸汽的流动,水锤就可能停止。操作时需要缓慢的关闭截止阀,这有两个目的。

  • 为了减慢蒸汽的流速,这可以消弱惯性力因此减少了产生在管道内的影响。
  • 为了防止过多的冷凝水,所以需要限制冷凝水的流量。

通过慢慢的打开截止阀,冷凝水的流速不会很快。这会有效的防止第一种形式的水锤发生,即高速的冷凝水在管道内撞击,等。

通过慢慢的打开截止阀,冷凝水的流速不会很快。这会有效的防止第一种形式的水锤发生,即高速的冷凝水在管道内撞击,等。

阀门关闭后,水锤停止了

Alt Text

阀门关闭后,水锤任没有停止

Alt Text

如阀门缓慢的关闭并且已经切断蒸汽,水锤任然没有停止,那么就说明这是第二种形式的水锤,即蒸汽突然的冷凝形成的水锤现象。

“波浪”是导致这种类型水锤的原因。局部形成冷凝水波浪或“蒸汽块”,从而形成了水锤。这种形式的水锤,由于形成许多“蒸汽块”从而增加了水锤的冲击力。

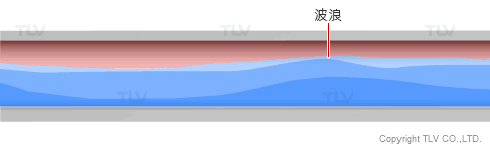

水锤引起的波浪

Alt Text

“蒸汽块”被独立分开,同时当管道内的冷凝水液位足够的高,波浪会带起冷凝水冲击管道壁。TLV的实验表明当管道内的冷凝水液位接近管道的80%就会形成水锤。

有波浪,低液位的冷凝水:没有水锤

Alt Text

高液位的冷凝水,但没有波浪:没有水锤

Alt Text

有波浪和高液位的冷凝水:产生水锤

Alt Text

在蒸汽配送管道内的水锤

在蒸汽配送管道中会发生水锤,通常是第一次提供蒸汽时。先前所提到过的方法缓慢的关闭阀门能够有效的去除由于管道内冷凝水液位过高所形成的水锤。但这种方法对去除由于蒸汽突然冷凝所造成的水锤形式没有太大的效果。

由于是冷凝水是引起这两类水锤的关键,所以去除冷凝水是解决这两类水锤发生最有效的解决方案。蒸汽疏水阀的正确安装至关重要,这样可以瞬时连续的排放出蒸汽配送管道内的冷凝水。

如果已经按照建议的位置安装了蒸汽疏水阀,但水锤的现在任然存在。那么最有可能的原因之一是:管道安装的倾斜度不正确。如果管道安装的倾斜度不正确,那么冷凝水就不能正常的流入疏水阀,从而在某些位置形成高液位的冷凝水。

长距离的蒸汽配送管道,只要稍微上升一点就可能导致水锤。当在安装蒸汽管道时,需使用水平仪反复测量管道的倾斜度。

蒸汽管道向下倾斜:没有水锤发生

Steam piping slopes downwards: No water hammer

蒸汽管道向上倾斜:水锤发生

Steam piping slopes upwards: Water hammer occurs

水锤造成的其他原因是冷凝水积存在分配管线的末端。这只水锤发生的一部分原因。为了真正的消除这个问题,需要对其整套的管道系统进行检测找出确切的原因并且制定适当的对策。

管道布置会造成或防止水锤的发生。

Water hammer based on Branch Piping Methods
