蒸汽疏水阀管理系统
蒸汽系统配件第二部分
进行维保所需要的配件
在“蒸汽系统配件第1部分”中，我们讲述了蒸汽运行和检查其运行所需要的配件。 在本文中，我们将介绍进行维保所需的配件。
安装蒸汽疏水阀时，必须在疏水阀进出口处安装阀门，并应安装旁通阀和过滤器，以便后续维保。
疏水阀入口截止阀
必须在疏水阀的入口侧安装一个阀门，以暂时关闭蒸汽供应，以便拆卸和更换阀门配件。

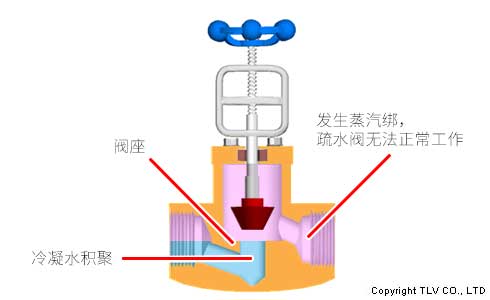

让我们来想一想此处应该使用什么样的阀门。 如下图所示，球阀的阀座位于管道的中心附近，因此凝结水会积存到这里。
当冷凝水在阀内积存时，蒸汽会被困在进口阀和疏水阀之间，发生蒸汽绑，阻止冷凝水排出。 在容易产生冷凝水的位置，入口阀建议使用直通球阀或闸阀，防止凝结水在管路中积存。
截止阀也可以在低冷凝水负载、蒸汽绑风险较低的情况下使用。
让我们了解一下蒸汽绑.
疏水阀出口阀
无论疏水阀出口是排空还是接入到冷凝水回收管网中都需要安装出口阀。 这是为了暂时切断疏水阀出口侧的蒸汽和冷凝水排放，以便对疏水阀进行维护或更换。
与入口阀不同，出口阀即使导致冷凝水积存在疏水阀内也不影响疏水阀的运行或冷凝水排放，因而对此处可使用的阀门类型的限制较少。

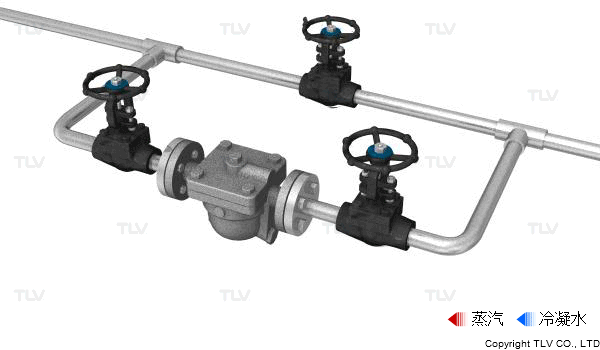

旁通阀
除了入口和出口阀外，在用汽设备运行期间，旁通阀对于疏水阀维保也至关重要。 当进出口阀门关闭时，冷凝水就无法通过疏水阀排放。 在这种情况下，通过打开旁通阀，允许蒸汽和冷凝水排出，疏水阀便可以拆卸下来进行维护或更换，而用汽设备继续运行，无需中断生产工艺或关闭蒸汽管道。
截止阀通常可以根据冷凝水量调整阀门的开度。

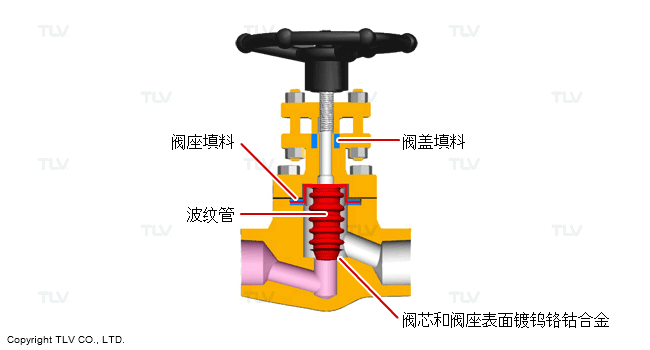

波纹管密封的阀门通常用于截止阀，以防止发生阀盖泄漏，从而节约能源和维保成本。

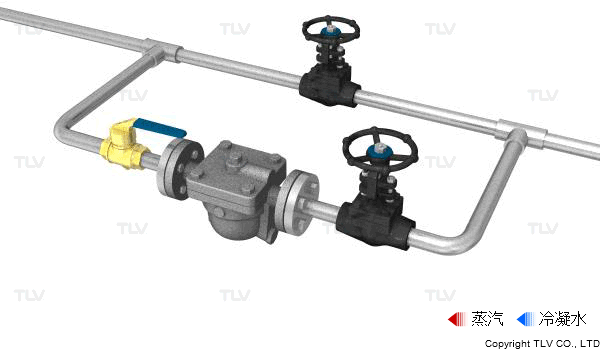

对于冷凝水排量较大且存在蒸汽绑的设备，建议使用球阀或闸阀作为疏水阀的入口阀
对于冷凝水负荷较低且不存在蒸汽绑问题的主管应用，可以使用截止阀作为疏水阀入口阀。
了解更多有关 不同类型的阀门.

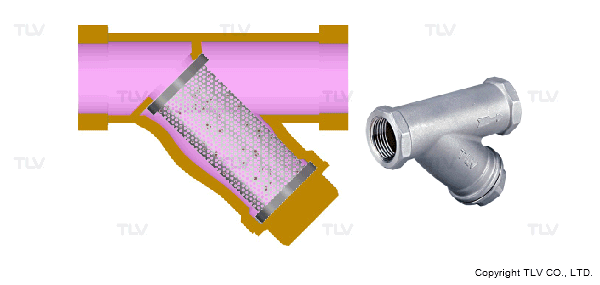

过滤器
铁锈、水垢和其他杂质流入疏水阀，可能会导致疏水阀失效。 过滤器的作用就是防止这类事情发生。 有些疏水阀有内置滤网，在这种情况下可以不安装过滤器。
但是，如果由于管道老化或水质差，管道内会有很多锈蚀和水垢，或者如果内置在疏水阀中的滤网难以清洁，TLV则建议安装额外的过滤器。

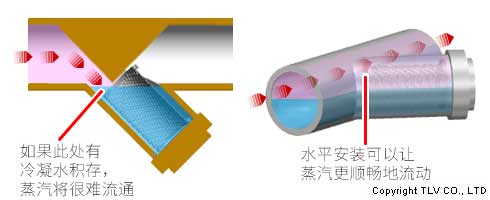

如图所示，有些过滤器由于其形状，容易发生冷凝水积存，因此建议水平安装，以确保蒸汽可以畅通地流动。
