Golpe de Ariete: Locacion y Causa
El golpe de ariete puede generar un gran impacto con fuerza suficiente como para dañar una válvula de manera instantánea, etc., u ocasionar pequeños daños durante un largo periodo de tiempo. Cualquiera que sea el caso, ambas situaciones pueden generar serios accidentes, por lo que se deben tomar contramedidas.
Importancia de Identificar la Localización y Causa
Cuando se trata de prevenir el golpe de ariete, es importante determinar su tiempo y locacion, pero lo es mas importante el determinar la causa mas probable.
Dos consejos que se podrían escuchar acerca de el área de trabajo son: 'Cierre inmediatamente la válvula de corte si ocurre el golpe de ariete.' y 'Opere lentamente la válvula de corte.' Cerrar la válvula inmediatamente cortara el flujo de vapor, y el se podría detener el golpe de ariete. Al operar lentamente la válvula, por otro lado, tiene dos principales objetivos:
- El de detener el flujo de vapor, el cual debilitara la fuerza de la inercia y esto debilitara los impactos que ocurren dentro de la tubería
- El prevenir la generación repentina de condensado, el cual limita la cantidad de condensado generado por unidad de tiempo
Al abrir lentamente la válvula, el condensado no puede fluir rápidamente. Esto podría ayudad a prevenir el primer tipo de golpe de ariete, ocasionado por condensado a alta velocidad chocando contra la tubería, etc.
Que pasa si no funciona el operar lentamente la válvula de corte?
El golpe de ariete se detiene después de que se cierra la válvula de cierre |
---|
El golpe de ariete continua una vez cerrada la válvula de corte |
---|
El golpe de ariete que ocurre aun cuando se corta el suministro de vapor o cuando las válvulas son operadas lentamente es el segundo tipo de golpe de ariete, ocasionado por la repentina condensación del vapor.

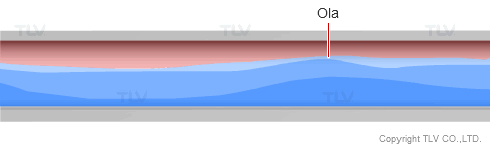

Las olas' son las que desencadenan este tipo de golpe de ariete. Olas cercanas de condensado atrapan o aíslan bolsas de vapor, lo que ocasiona el golpe de ariete. Con este tipo de golpe de ariete, las ondas de choque creadas por el impacto inicial aíslan mas bolsas de vapor y ayudan para una mayor propagación del golpe de ariete.
Golpe de ariete ocasionado por olas |
---|
Bolsas de vapor pueden ser atrapadas o aisladas por olas solo si el nivel del condensado dentro de la tubería el lo suficientemente elevado como para poder aislar o atrapar bolsas de vapor contra las paredes de la tubería. Experimentos en TLV revelan que el golpe de ariete empieza a ocurrir cuando el nivel del condensado incrementa aproximadamente a un 80% de la altura del interior de la tubería.
Formación de olas, pero con un bajo nivel de condensado: No hay golpe de ariete |
---|
Nivel elevado de condensado, pero sin formación de olas: No hay golpe de ariete |
---|
Formación de olas y nivel elevado de condensado: Se presenta el golpe de ariete |
---|
