Accessoires autour du purgeur de vapeur

Pour une utilisation efficace des purgeurs de vapeur, les équipements suivants doivent être installés pour garantir leur bon fonctionnement, vérifier leur opération si nécessaire, et faciliter la maintenance.

  • Accessoires nécessaires pour le fonctionnement.
    Clapets de retenue et soupapes anti-gel automatiques
  • Accessoires nécessaires pour vérifier le fonctionnement
    Contrôleurs de circulation et vannes de test
  • Accessoires nécessaires pour la maintenance
    Vannes d'entrée, vannes de sortie, vannes by-pass et filtres

Cet article couvre les deux premiers types d’équipement : accessoires nécessaires pour le fonctionnement et pour vérifier le fonctionnement.

Image des accessoires nécessaires au fonctionnement et à la vérification des purgeurs



Accessoires nécessaires au fonctionnement

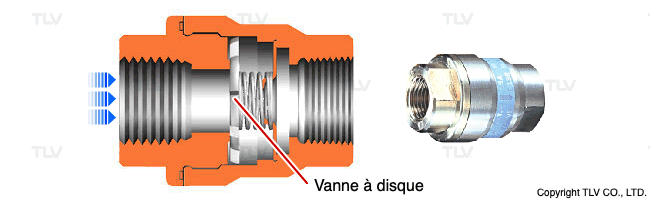

Clapets de retenue

Les purgeurs de vapeur n’ont pas de système intégré pour empêcher le reflux des condensats. TLV recommande d’installer un clapet de retenue à la sortie du purgeur lorsque plusieurs sorties de purgeurs sont regroupées pour la collecte des condensats ou lorsqu’il y a des élévations verticales après la sortie du purgeur.
Pour plus d'informations sur les clapets anti-retour, consultez l'article sur l’installation et les avantages des clapets de retenue.

Clapets anti-retour

Soupapes anti-gel automatiques

Dans les régions froides, les condensats résiduels dans le purgeur ou la tuyauterie d’entrée peuvent geler lorsque le purgeur est inactif, ce qui peut endommager l’équipement ou le purgeur. Pour éviter cela, installez une soupape anti-gel automatique sur le purgeur. Pour éviter cela, installez une soupape anti-gel automatique sur le purgeur.

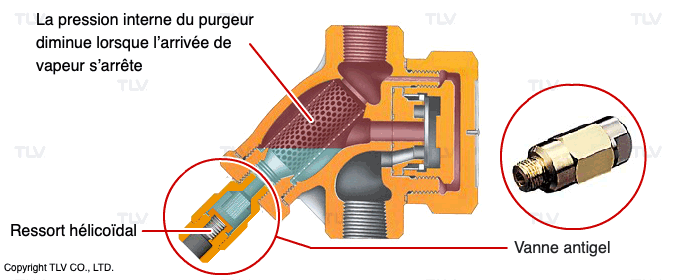

Cette soupape est un mécanisme simple composé d’un ressort et d’une valve, qui s’ouvre lorsque la pression interne du purgeur tombe en dessous d’un certain seuil, généralement à l’arrêt, et se ferme lorsque la pression dépasse un certain niveau, généralement au démarrage. Lorsque la soupape s’ouvre, les condensats résiduels s’écoulent par gravité. Il est donc important d’installer cette valve au point le plus bas de l’équipement.

Cependant, dans des climats extrêmement froids, la soupape elle-même peut geler lors de la décharge des condensats, ce qui peut limiter la fonction anti-gel. Si vous avez des doutes quant à l’installation, consultez TLV pour plus de conseils.

Soupape anti-gel automatique



Accessoires nécessaires au fonctionnement

Contrôleurs de circulation

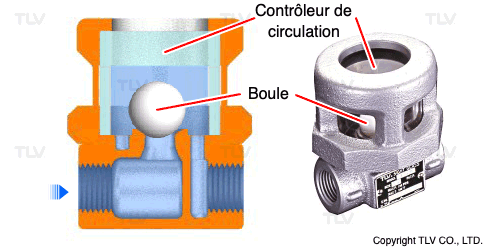

L'installation d'un contrôleur de circulation à la sortie du purgeur est un bon moyen de vérifier visuellement le fonctionnement du purgeur. Cela n'est pas nécessaire si le purgeur évacue directement à l'atmosphère et que la sortie de la tuyauterie est proche de celle du purgeur, mais si le purgeur décharge dans une canalisation de collecte, un contrôleur de circulation peut être installé pour vérifier le fonctionnement d'un simple coup d'œil.

Contrôleur de circulation

Vannes de test

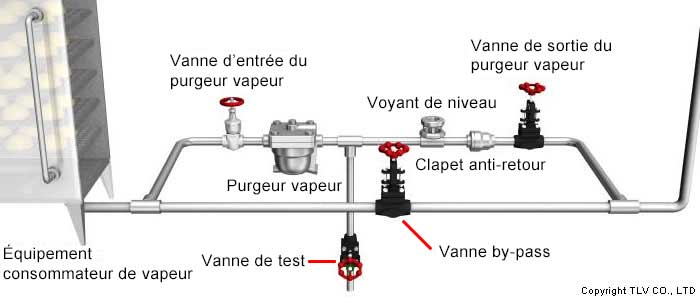

Lorsque la sortie du purgeur est connectée à un réseau de récupération de condensats, une vanne de test peut être installée pour vérifier visuellement la décharge réelle des condensats et détecter les fuites de vapeur, en complément du contrôleur de circulation.

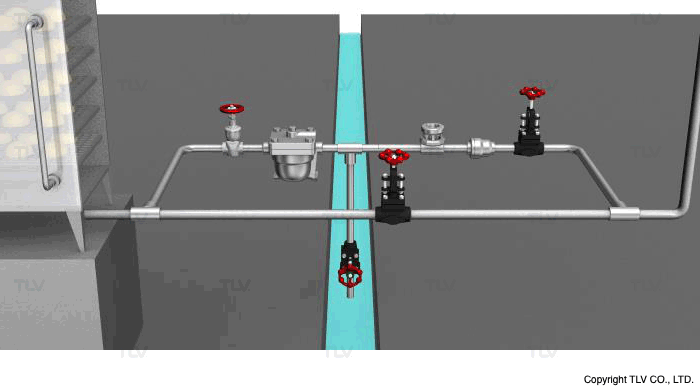

Lors de l'utilisation d'une vanne de test, la vanne de sortie du purgeur est fermée et la vanne de test est ouverte pour vérifier l'état des condensats déchargés. Cependant, ces vannes ne doivent être utilisées que lorsque les condensats peuvent être évacués en toute sécurité vers une fosse de drainage.

Vanne de test

Dans "Accessoires du système vapeur - Partie 2", nous abordons l’équipement nécessaire pour la maintenance.
