Vannes by-pass
Dans cette section, nous présentons les vannes by-pass.
Les vannes comme les détendeurs-régulateurs de pression, les vannes de régulation et les purgeurs de vapeur sont souvent accompagnées de conduites by-pass. Dans une telle conduite by-pass, la vanne est appelée 'vanne by-pass'.
Vanne by-pass sur purgeur de vapeur | Vanne by-pass sur détendeur-régulateur de pression |
---|---|
|
|
Qu'est-ce qu'une vanne by-pass?
Le terme 'vanne by-pass' s'applique à toute vanne installée sur une conduite by-pass et n'est pas utilisé pour désigner une forme de vanne ou une configuration particulière. Quels types de vannes conviennent à une installation sur une conduite by-pass?
Le rôle d'une vanne by-pass
En considérant les types de vannes qui peuvent être installées sur une conduite by-pass, il faut d'abord songer au rôle de la conduite by-pass. Pourquoi une conduite by-pass spécifique a-t-elle été installée? En gros, les conduites by-pass peuvent être réparties en deux catégories.
- Une conduite by-pass agit comme conduite de secours pour permettre un fonctionnement ininterrompu lorsque des installations endommagées, comme des détendeurs-régulateurs de pression ou des purgeurs de vapeur, sont isolées et mises à l'arrêt afin d'être remplacées ou réparées.
- Une conduite by-pass accroît la performance d'un détendeur-régulateur de pression et d'un purgeur de vapeur
Ces différents objectifs requièrent des vannes avec des caractéristiques différentes. C'est pourquoi les modèles de vanne optimaux varient.
Vannes convenant à une utilisation comme vanne by-pass
Exemple: conduite de secours pour utilisation en cas de remplacement d'un équipement

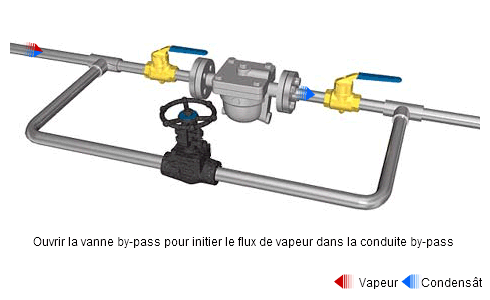

Le rôle de conduite de secours que remplit une conduite by-pass n'a pas toujours pour but unique de permettre au fluide de continuer à s'écouler. Dans certains cas, la conduite doit également servir de remplacement pour tout détendeur-régulateur de pression ou purgeur de vapeur impliqué. Il est donc important que la conduite by-pass soit dotée d'une capacité de régulation du fluide. Dans de tels cas, les robinets à soupape conviennent.
Exemple: conduite by-pass pour accroître la performance de l'équipement

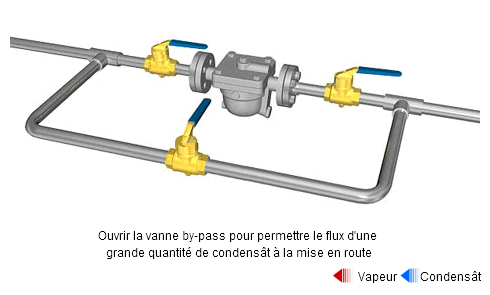

Une conduite by-pass installée pour accroître la performance est conçue pour gérer une pression ou un flux excessifs. Souvent, une vanne à faible résistance est donc utilisée en position pleinement ouverte. De plus, si une vanne de régulation est comprise dans l'installation, la vanne doit avoir une grande réactivité à l'ouverture/fermeture. Dans ce type d'application, un robinet à tournant sphérique est le type de vanne qui convient.
Les types de vannes sont abordés dans la section Types de vannes et leurs applications.

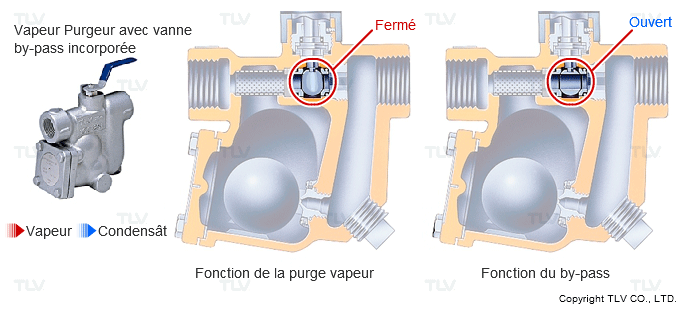

Purgeur avec vanne by-pass incorporée
Il existe un modèle de purgeur de vapeur avec vanne by-pass incorporée.
Pour utiliser ce purgeur, ouvrir la vanne by-pass lors de la mise en route pour expulser rapidement le condensât initialement présent. Ensuite, en cours de fonctionnement normal, laisser la vanne by-pass fermée afin que le condensât soit uniquement expulsé par le purgeur. Toutefois, garder à l'esprit que, comme cette vanne by-pass est incorporée au purgeur, elle ne peut remplir sa fonction de by-pass lorsque le purgeur est en cours de remplacement. D'après nos connaissances, il n'existe pas de vannes de régulation ni de détendeurs-régulateurs de pression avec une fonction by-pass incorporée. Ils doivent être utilisés en combinaison avec des vannes appropriées.
