Accessoires du système vapeur - Partie 2

Accessoires nécessaires à l'entretien

Dans "Accessoires du système à vapeur, partie 1", nous avons expliqué les accessoires nécessaires au fonctionnement et au contrôle du fonctionnement du purgeur de vapeur. Dans cet article, nous abordons les accessoires nécessaires à l'entretien.

Lors de l'installation d'un purgeur de vapeur, des vannes doivent être installées à l'entrée et à la sortie du purgeur, ainsi qu'une vanne by-pass et un filtre pour faciliter l'entretien.

Vannes d'entrée des purgeurs vapeur

Une vanne doit être installée sur le côté primaire du purgeur de vapeur pour fermer temporairement l'alimentation en vapeur et permettre le démontage et le remplacement des pièces.

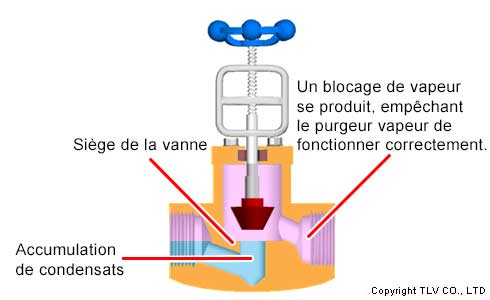

Examinons le type de vanne à utiliser. Comme le montre la figure ci-dessous, le siège d'un robinet à boisseau sphérique est situé près du centre de la tuyauterie, de sorte que le condensat peut s'accumuler jusqu'à ce point.

Lorsque le condensat s'accumule à l'intérieur de la vanne, la vapeur peut être piégée entre la vanne d'entrée et le purgeur, ce qui provoque un blocage de la vapeur et empêche l'évacuation du condensat. Il est recommandé d'utiliser un robinet à boisseau sphérique ou un robinet-vanne à passage droit pour la vanne d'entrée dans les zones sujettes à la production de condensat, afin d'éviter que le condensat ne reflue dans la tuyauterie.

Un robinet à soupape peut également être utilisé avec de faibles quantités de condensat, lorsqu'il n'y a pas de risque de blocage de la vapeur à cause du robinet.

Vanne d'entrée du purgeur

En savoir plus sur le verrouillage de la vapeur.

Vannes de sortie du purgeur vapeur

Les vannes de sortie de purgeur sont nécessaires à la fois pour les purgeurs individuels et pour ceux qui se déchargent dans un tuyau collecteur. Il s'agit de fermer temporairement l'évacuation de la vapeur et du condensat du côté de la sortie du purgeur, afin de permettre l'entretien ou le remplacement du purgeur.

Contrairement à la vanne d'entrée, la vanne de sortie n'affecte pas le fonctionnement du purgeur ou l'évacuation du condensat, même si du condensat reste dans le purgeur, de sorte qu'il y a moins de restrictions sur le type de vanne pouvant être utilisé.

Vanne de sortie de purgeur

Vannes by-pass

Outre les vannes d'entrée et de sortie, des vannes by-pass sont également nécessaires pour assurer la maintenance du purgeur pendant le fonctionnement de l'équipement consommateur de vapeur. Lorsque les vannes d'entrée et de sortie sont fermées, le condensat ne peut pas être évacué par le purgeur. Dans ce cas, en ouvrant la vanne by-pass et en permettant l'évacuation de la vapeur et du condensat, le purgeur peut être retiré pour la maintenance ou le remplacement, tandis que l'équipement consommateur de vapeur continue de fonctionner sans interrompre le processus ou fermer la conduite de vapeur.

Les robinets à soupape sont généralement utilisés pour permettre le réglage de l'ouverture du robinet en fonction de la quantité de condensat.

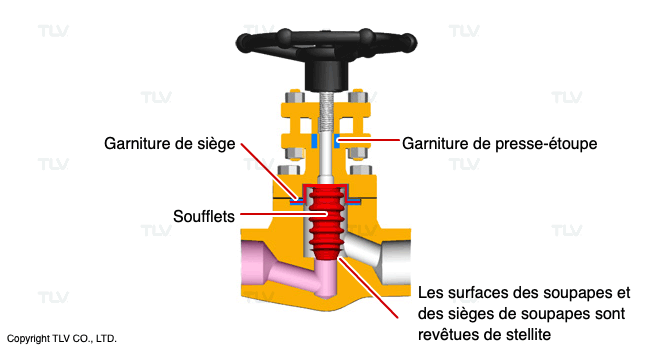

Les vannes à soufflet d'étanchéité sont souvent utilisées pour les robinets à soupape afin d'éviter les fuites de presse-étoupe, d'économiser de l'énergie et de faciliter la maintenance.

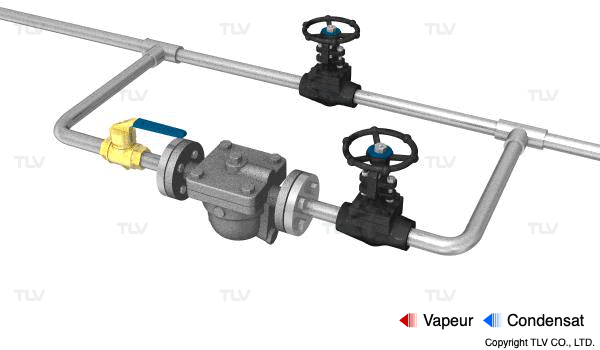

Pour les équipements qui rejettent une grande quantité de condensat et où le blocage de la vapeur est un problème, il est recommandé d'utiliser un robinet à boisseau sphérique ou un robinet-vanne comme vanne d'entrée du purgeur.

Vanne by-pass

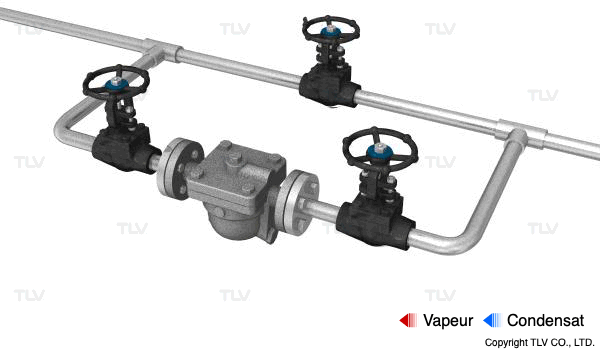

Pour les applications en conduite principale où la charge de condensat est faible et où le blocage de la vapeur n'est pas un problème, un robinet à soupape peut être utilisé comme vanne d'entrée du purgeur.

Vanne by-pass

En savoir plus sur les différents types de valves.

Filtres

La rouille, le tartre et d'autres corps étrangers peuvent s'infiltrer dans le piège et provoquer sa défaillance. Un filtre est nécessaire pour éviter cela. Certains purgeurs sont dotés d'un écran intégré, auquel cas il n'est pas nécessaire d'installer un filtre.

Toutefois, TLV recommande l'installation d'un filtre en cas de rouille et de tartre importants dus au vieillissement de la tuyauterie ou à la mauvaise qualité de l'eau, ou si les grilles intégrées au siphon sont difficiles à nettoyer.

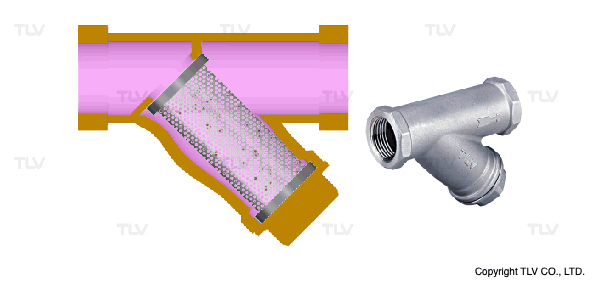

Fonction du filtre

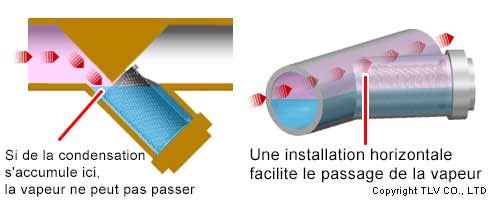

Comme le montre la figure, certains filtres ont tendance à accumuler le condensat en raison de leur forme. Il est donc recommandé de les installer horizontalement pour permettre un écoulement sans restriction de la vapeur.

Orientation de l'installation du filtre et déplacement de la vapeur et de l'air
