스톨현상을 방지하기 위한 방법
이번 기사에서는 열교환기의 스톨현상 방지 방법에 대해 설명하겠습니다. 스톨현상의 원인과 그 결과에 대한 자세한 설명은 다음 기사를 참조하십시오: 스톨현상이란 무엇일까요?
스톨현상을 방지하는 방법
스팀 트랩과 같은 응축수 배출 장치의 입구(1차측) 압력이 출구(2차측) 압력보다 낮을 경우 스톨현상이 발생하며, 이로 인해 응축수가 배출되지 않고 장치 내부에 응축수가 체류될 수 있습니다. 이 상태를 방지하고 응축수가 배출되도록 하려면 1차측(입구) 압력이 2차측(출구) 압력보다 커야 합니다
이론적으로 스톨현상을 해결하는 방법은 두 가지가 있습니다:
- A. 1차측(입구) 압력 높이기, 혹은
- B. 2차측(출구) 압력 낮추기

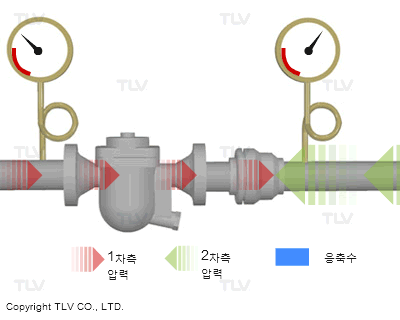

| 트랩 작동 차압의 영향 |
|---|
|
|
| 스톨현상은 트랩 1차측 압력을 높이거나 트랩 2차측 압력을 낮춰 해결할 수 있습니다. |
입구 압력 높이기
다음 중 하나를 포함하도록 시스템 구성을 변경하여 입구 압력을 높일 수 있습니다.
- 기계식 펌프/트랩 (예: PowerTrap® GT)
- 트랩에서 메카니컬 펌프를 사용하는 플래시 리시버로 배출(예: PowerTrap® GP).
- 트랩에서 전동식 펌프를 사용하는 플래시 리시버로 배출
메카니컬 펌프 또는 복합 기계식 펌프/트랩을 사용하는 경우, 증기 또는 압축공기의 압력이 체류된 응축수에 전달되어 트랩 1차측(입구) 압력이 트랩 2차측(출구) 압력보다 높아지도록 합니다. 이렇게 하면 응축수가 장치에 체류되기 전에 강제로 배출하는 것이 가능합니다.
예시:

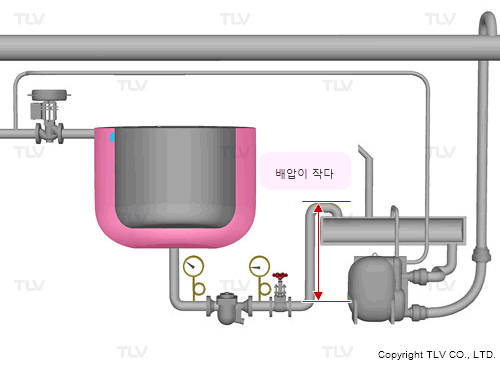

| 기계식 펌프/트랩 |
|---|
|
|
| 스팀트랩이 내장된 기계식 펌프(PowerTrap® GT)를 설치하여, 별도의 구동용 증기 압력을 이용하는 것으로 응축수가 장치(전열면) 내부에 체류되지 않도록 간헐적인 배출이 가능합니다. 이런 타입의 펌프/트랩은 캐비테이션이 발생하지 않습니다. |

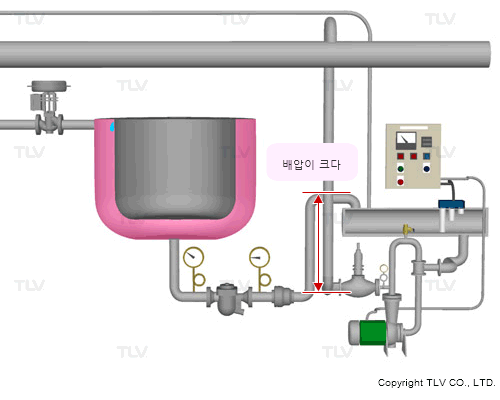

| 기계식 펌프 |
|---|
|
|
| 기계식 펌프(PowerTrap® GP)와 플래시 리시버로 응축수를 배출하도록 트랩을 설치하면 2차측 압력(배압)이 낮아지므로 응축수가 트랩에서 배출될 수 있습니다. 애니메이션에서 보이는 것과 같이 높은 위치로 응축수를 회수할 때 펌프가 사용됩니다. 이런 타입의 펌프는 캐비테이션에 대한 염려 또한 없습니다. |
| 전동식 펌프 |
|---|
|
|
| 전동식 펌프를 설치 하면 2차측 압력(배압)이 감소하여 응축수가 트랩에서 배출될 수 있습니다. 애니메이션에서 보이는 것과 같이 높은 위치로 응축수를 회수할 때 펌프가 사용됩니다. 전동식 원심 펌프를 사용할 때에는 TLV의 CP-S 또는 CP-N과 같은 캐비테이션 방지를 위한 펌프 시스템이 필요합니다. |
출구 압력 낮추기
출구 압력을 낮추기 위해서는 진공 펌프를 사용해야 합니다. 진공 펌프를 사용하면 트랩 출구 배관(응축수 회수 라인)의 압력이 대기압 이하로 낮아져 트랩 작동에 필요한 차압을 확보 할 수 있습니다.
예시:
| 진공 펌프 |
|---|
|
|
| 진공 펌프를 사용하면 스팀트랩의 출구 압력이 입구 압력보다 낮아져 트랩을 통한 응축수 배출이 가능하게 됩니다. 진공 펌프의 용량에 따라서 한 대의 펌프로 여러 대의 장치를 처리할 수 있습니다. |
스톨 방지에 가장 적합한 해결책을 선택하려면 작동 조건, 장치의 구성, 설치된 장치 수와 같은 다양한 요인들을 신중하게 조사해야 합니다. 적용할 방법에 대한 결정을 내리기 전에 전문 기술자가 현장을 평가하는 것을 추천드립니다.
