스팀트랩 입구 밸브

스팀트랩의 1차측에는 분해 및 부품교체가 가능하도록 증기의 공급을 차단할 수 있는 밸브를 설치 해야 합니다.

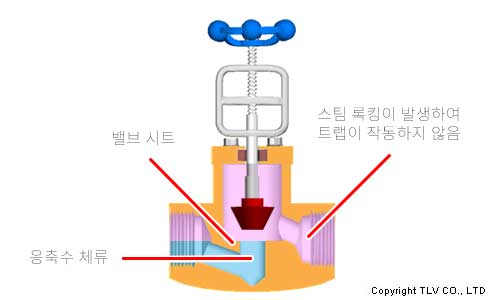

어떤 타입의 밸브를 사용해야 하는지 생각해 보겠습니다. 아래 그림과 같이 볼 밸브의 밸브 시트는 배관 중간 지점에 위치하여 응축수가 이 지점까지 체류될 수 있습니다.

응축수가 밸브 내부에 체류되면 스팀이 유입 밸브와 트랩 사이에 갇혀 스팀록킹 현상이 발생하고 응축수 배출을 방해 할 수 있습니다. 응축수의 발생이 빈번한 배관에 응축수가 체류되는 것을 방지하기 위해서 스팀트랩 입구 밸브는 유로가 직선인 볼 밸브 혹은 게이트 밸브를 사용하는 것이 좋습니다.

스팀 록킹에 대해 자세히 알아보십시오.

스팀트랩 출구 밸브

스팀트랩의 출구 밸브는 개별적으로 필요하며 집수관으로 배출되는 경우에는 반드시 필요합니다. 스팀트랩의 유지보수 또는 교체시, 응축수의 배출을 일시적으로 차단하기 위한 것 입니다.

출구 밸브는 입구 밸브와 달리 트랩 내부에 응축수가 남아 있어도 작동이나 배출에 영향을 주지 않으므로 사용할 수 있는 밸브의 종류에 제한이 적습니다.

바이패스 밸브

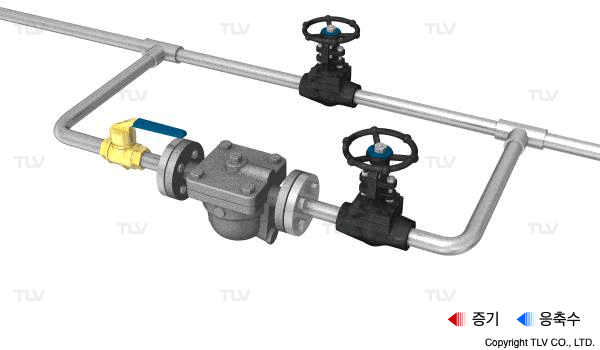

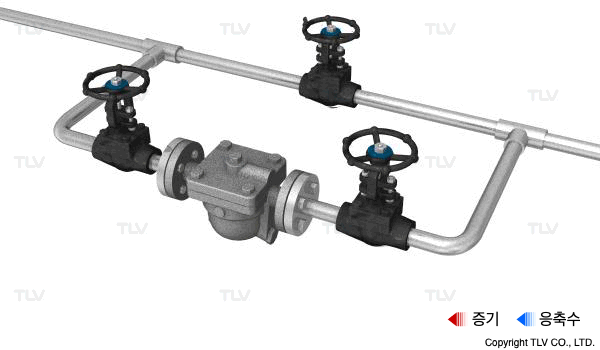

스팀 사용 장비의 작동 중 트랩의 유지보수를 수행하려면 입구 및 출구 밸브 외에도 바이패스 밸브가 필요합니다. 입구 및 출구 밸브가 닫히면 트랩을 통해 응축수를 배출할 수 없습니다. 이 경우 바이패스 밸브를 열고 스팀과 응축수를 배출하면 유지보수 또는 교체를 위해 트랩을 제거할 수 있으며, 스팀 사용 장비는 공정을 중단하거나 스팀 라인을 닫지 않고 계속 가동할 수 있습니다.

글로브 밸브는 일반적으로 밸브의 열림정도 조작으로 배출되는 응축수 양을 조정하는 데 사용됩니다.

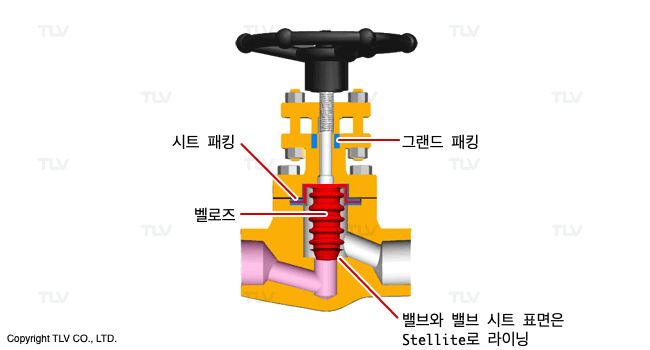

벨로즈 밸브는 글로브 밸브의 그랜드 누설을 방지하여 에너지 절약과 유지보수를 용이하게 하기 위해 자주 사용됩니다.

많은 응축수의 배출이 필요한 장비나 스팀 록킹의 문제가 발생하는 장비의 경우에는 트랩 입구 밸브로 볼 밸브 또는 게이트 밸브를 사용하는 것이 좋습니다.

응축수 부하가 낮으며 스팀 록킹의 문제가 발생하지 않는 메인 라인의 경우에는 글로브 밸브 또한 사용이 가능합니다.

다양한 유형의 밸브에 대해 자세히 알아보겠습니다.

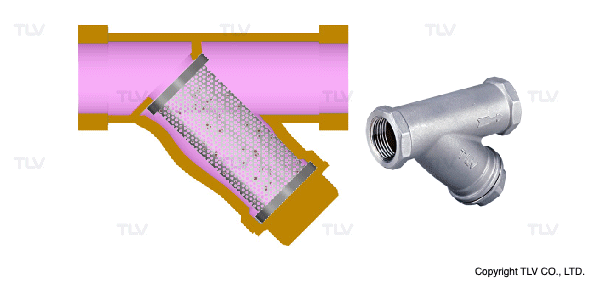

스트레이너

녹, 스케일 및 기타 이물질이 트랩으로 유입되어 트랩이 고장날 수 있습니다. 이를 방지하려면 스트레이너가 필요합니다. 일부 트랩에는 스크린이 내장되어 있어 스트레이너를 설치할 필요가 없는 경우도 있습니다.

단, 배관 노후화나 수질 불량으로 녹과 스케일이 많거나 트랩에 내장된 스크린의 클리닝이 어려운 경우 스트레이너 설치를 권장합니다.

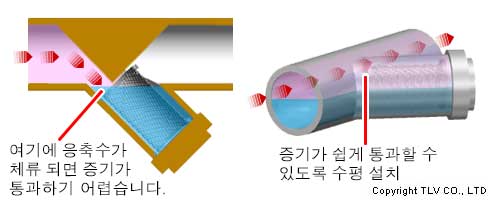

그림과 같이 일부 스트레이너는 구조적 특성상 응축수가 체류되기 쉬우므로 증기가 자유롭게 흐르도록 수평으로 설치하는 것이 좋습니다.
