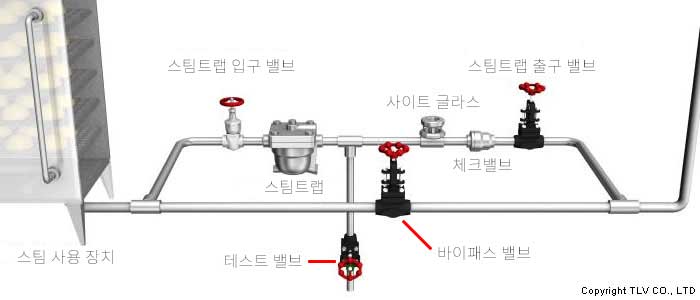

스팀트랩을 효과적으로 사용하기 위해서는, 트랩의 올바른 작동을 보장해야 하며 필요시 작동 상태의 점검 및 유지보수가 용이하도록 다음의 장비를 설치해야 합니다.

• 올바른 작동에 필요한 악세사리
  체크밸브 및 자동 동결방지밸브
• 작동 확인에 필요한 악세사리
  사이트 글래스 및 테스트 밸브
• 유지보수에 필요한 악세사리
  입구 밸브, 출구 밸브, 바이패스 밸브, 스트레이너

이 기사는 처음의 두가지 장비에 대한 내용입니다.: 올바른 작동 및 작동 확인에 필요한 악세사리.

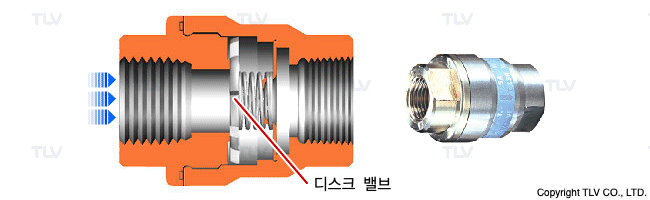

체크밸브

트랩에는 응축수의 역류를 방지하기 위한 기능이 내장되어 있지 않아, 복수의 트랩이 연결되어 있는 응축수 회수 배관이나 트랩 후단 회수배관이 입상배관인 경우, TLV에서는 체크밸브의 설치를 권장 합니다.
체크밸브에 대한 자세한 정보, 체크밸브 설치와 장점

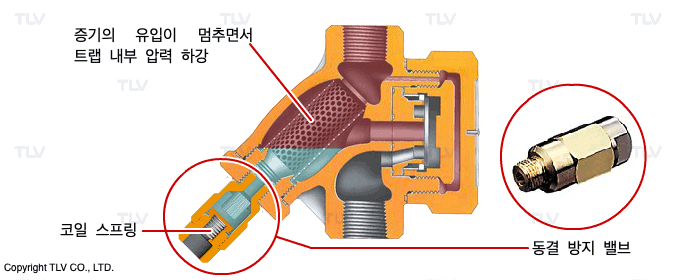

자동 동결방지 밸브

추운 기후의 지역에서는 스팀트랩이나 이를 방지하기 위해서는 자동 동결 방지 밸브를 설치하십시오.

동결 방지 밸브는 스프링과 밸브의 간단한 조합으로 트랩 내부가 일정 압력 이하로 낮아지는 경우(일반적으로 셧다운) 열리고 일정 압력 이상일 경우(시스템 가동시)닫히게 됩니다. 동결 방지 밸브가 열리면 중력에 의해 체류 되어 있던 응축수가 배출되므로 장비의 가장 낮은 지점에 설치해 주십시오.

그러나 극도로 추운 환경에서는 응축수가 배출될 때 밸브 자체가 동결될 수 있으므로 동결 방지 기능을 완전히 보장할 수는 없습니다. 설치 전 적합성 검토를 위해 TLV에 문의를 부탁 드립니다.

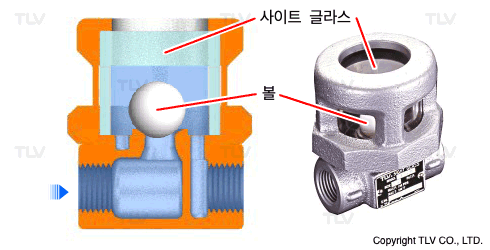

사이트 글라스

사이트 글라스를 트랩 출구에 설치하는 것은 스팀트랩의 작동을 육안으로 확인하기 위한 좋은 방법입니다. 트랩의 출구 배관이 대기로 방출 되거나 가까운 경우에는 필요하지 않지만, 집수관으로 묶여 배출되는 경우에는 사이트 글라스를 설치하여 트랩 작동을 한눈에 확인 할 수 있습니다.

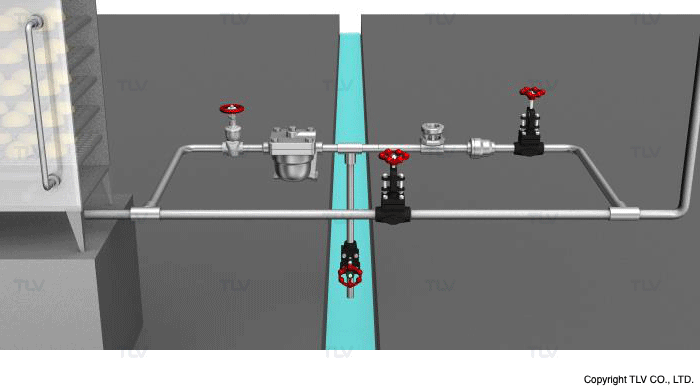

테스트 밸브

스팀트랩의 출구가 응축수 회수라인에 연결되어 있는 경우, 사이트 글라스 외에도 테스트 밸브를 설치하여 응축수의 배출 혹은 증기의 누설을 육안으로 확인 할 수 있습니다.

테스트 밸브를 사용하는 경우, 스팀트랩의 출구 밸브를 닫고 테스트 밸브를 열어 응축수의 배출 상태를 확인 합니다. 테스트 밸브는 응축수를 배수구로 안전하게 배출할 수 있는 경우에만 사용해야 합니다.

"스팀 시스템 악세사리 Part 2" 에서는, 유지보수에 필요한 장비에 대해 설명합니다.

• 악세사리에 대한 도움이 필요하면 TLV에 문의하십시오.
