응축수 회수: OPEN회수 vs CLOSED회수

응축수 회수방법에 대하여 여러가지 기준으로 나눌수 있겠지만, 회수하는 방식에 따라 OPEN회수방식과 CLOSED회수방식으로 나누는 것이 일반적 입니다.

OPEN회수 vs CLOSED회수

OPEN회수 시스템의 방식은 대기개방형 탱크로 응축수를 모으는 것 입니다. 탱크에 모인 응축수는 보일러의 급수 혹은 온수등의 예열용으로 사용 됩니다.

CLOSED방식의 응축수 회수 시스템은 압력을 가진 응축수를 직접 보일러의 급수로 사용합니다. 이 떄 용도로는 폐열회수 시스템인 스팀 제너레이터(열교환기의 일종)등에서 사용 됩니다.

응축수 회수 시스템의 차이중 한가지는 회수가 가능한 온도에 있습니다. OPEN회수 시스템에서는 대기압으로 개방된 탱크에 응축수를 모으기 때문에 그 온도는 최고 100℃이며, 그 후의 회수 배관에서 방열손실등이 발생하기 때문에 실제로는 그 이하가 됩니다.

CLOSED회수 시스템에서는 더 높은 온도의 응축수를 회수 하는 것이 가능합니다. 예를들면 1.0MPaG의 압력으로 회수를 하는 라인이 있다고 한다면 응축수의 온도는 그 포화온도에 해당하는 최고 184°C의 응축수회수가 됩니다.

Tip

OPEN회수 시스템 방식은 트랩의 1차측 압력을 이용하는 방식만 있는 것은 아닙니다. 입구측의 압력이 배압보다 작은 경우, 응축수는 장치 내부에 체류되게 됩니다. 이 때는 펌프/스팀트랩의 조합으로 1차측 압력의 변동(양압상태 에서 진공상태)의 영향에 상관없이 응축수를 배출 시키는 것이 가능합니다.

OPEN회수 시스템과 CLOSED회수 시스템의 선택

회수 시스템의 선택은 각 시스템의 경제적인 부분과 특징에 따른 아래 조건을 기초로 합니다.

  • 배압에 민감
  • 응축수의 발생량, 경제적 물리적인 요인에 따라 틀림
  • 재증발 증기 회수 시스템의 필요

스팀트랩의 1차측 압력을 이용하는 경우와 응축수 회수 펌프를 이용해 회수를 하는 경우의 차이를 참고해 주십시오.:

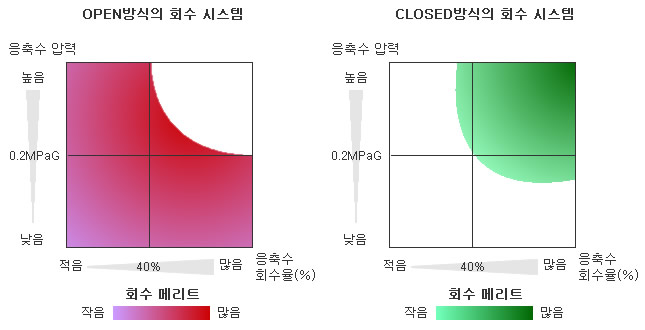

OPEN회수와 CLOSED회수의 적용 범위

초기의 투자비용이 적게드는 OPEN회수 시스템은 비교적 압력이 낮은 증기 사용처가 많은 곳에서 사용됩니다.

OPEN회수의 특징

구성이 단순하기 때문에 초기의 설치 비용이 비교적 적게 듭니다. 응축수 회수 배관의 사이즈 선정은 응축수와 재증발 증기를 분리 시켜 응축수만 회수 한다고 했을때, 물배관의 사이즈로 선정하는 것 또한 가능합니다.

반면 에너지 회수의 측면에서는 대기로 개방된 탱크에서 발생하는 재증발 증기가 가지는 열량의 회수가 불가능하기 때문에 버려지는 에너지가 많은 편 입니다. 또한 발생증기로 인해 작업 환경이 나빠지는 경우도 있습니다.

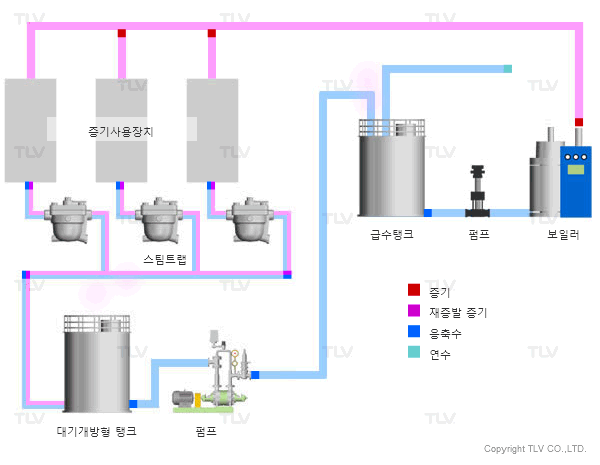

OPEN회수 시스템의 예

응축수 회수: OPEN회수 vs CLOSED회수

OPEN회수 시스템은 CLOSED회수 시스템에 비하여 설치비가 적게 들지만 그 만큼 회수할 수 있는 에너지의 양은 적어집니다.

CLOSED회수의 특징

CLOSED회수 시스템은 OPEN회수 시스템에 비하여 고려해야할 부분이 있습니다. 예를 들면 응축수 회수 배관의 압력의 유지를 위한 1차측 압력조절밸브의 설치가 필요 한점과 응축수 회수 배관은 물배관과 달리 증기와 응축수의 두개의 상이 존재 하므로 사이즈 선정에 주의 해야 한다는 점 입니다.

CLOSED회수 시스템은 많은 양의 에너지를 회수하는 것이 가능합니다. 많은 양의 재증발 증기가 대기로 방출되지 않으며 그만큼 보급수의 보충양을 줄일 수 있습니다. 이는 플랜트의 작업환경을 개선하는 방법중 한가지 입니다.


CLOSED회수 시스템의 예

응축수 회수: OPEN회수 vs CLOSED회수

CLOSED회수 시스템은 OPEN회수 시스템에 비하여 초기 투자비용이 많지만 회수 할 수 있는 에너지의 양은 더 많습니다.

요약

  OPEN회수 CLOSED회수
회수 응축수 온도 100℃까지 가능 180℃까지 가능
시스템의 구성 간단 복잡
초기 비용 적음 많음
유지비 시스템에 따라 다름 시스템에 따라 다름
배관 부식 자주 발생(에어와 접촉) 자주 발생하지 않음(에어와 접촉하지 않음)
발생량 많음(응축수의 온도가 높은경우) 최저 유량
회수 용도 급수 탱크
예열 장치
세정 용수
주로 보일러에 직접 회수 그리고 재증발 증기 회수 시스템의 활용
*펌프와 주변기기의 최고사용온도에 주의해 주십시오.
