트랩의 설치 방향

스팀 트랩은 배관에 설치되어 사용 됩니다만, 배관은 수직배관과 수평배관이 있습니다. 스팀 트랩은 어떤 배관에도 자유롭게 설치가 가능한 것 일까요?

사실 스팀 트랩에는 설치 방향의 제약이 적은 타입도 있지만, 제약이 많은 타입도 있습니다.

설치 방향에 제약이 있는 이유

스팀 트랩의 설치 방향은 트랩의 구조와 작동 원리에 관계 있습니다.

작동에 부력이나 중력을 이용하는「메카니컬 타입」은 설치 방향의 제한이 비교적 많습니다. 이러한 타입은, 설치 방향이 올바르지 않으면 부력과 중력의 균형이 무너져, 밸브 장치가 올바르게 작동할 수 없게 되어 트랩으로서의 기능을 못하게 됩니다.

작동에 중력이 영향을 주지 않는 타입, 예를 들어 증기-물의 상변화나 부품의 변형과 같은 힘을 작동 원리로서 이용하는 타입은 비교적 제약이 적다고 말할 수 있습니다.

주된 트랩의 설치 방향

제약이 많고, 세로 배관용과 수평배관용이 명확하게 구별되고 있는 타입

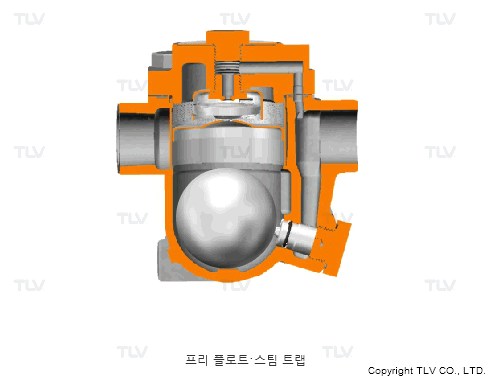

버켓형이나 플로트형등의 메카니컬 타입은 세로 배관용과 수평 배관용이 있습니다. 각각에 맞는 방향으로 밖에 사용할 수 없습니다.

비록 수평배관에 설치 되어도, 트랩은 거꾸로거나 옆으로 밖에 설치되어지지 않을 것입니다.

트랩의 설치 방향

비교적 제약이 적은 타입

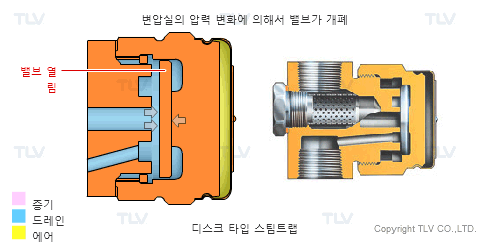

서머 스테이틱 타입이나 디스크 타입은 세로 배관에서도 수평 배관에서도 사용할 수 있는 것이 많이 있습니다. 특히 디스크형은 세로 배관·수평 배관 어디라도 문제 없이 사용할 수 있다고 여겨지고 있습니다.

하지만 비록 수평배관에 설치 하더라도, 트랩을 거꾸로 설치하는 것은 피해야 합니다.

트랩의 설치 방향

서머 스테이틱 타입은 조건에 따라 가능하게 됩니다.

설치 방향에 따라서는 트랩 내부에 드레인이 쏠리는 경우가 있습니다. 온도차에 의해서 작동하는 이러한 타입은, 감온 부분의 온도 불균형이 작동에 악영향을 미치는 일이 있습니다.

서머 리퀴드 타입과 바이메탈 타입은 설치방향에 대한 같은 원칙을 가지고 있습니다.



트랩의 설치 방향
트랩의 설치 방향



서머스테이틱·스팀 트랩

수평 배관에 설치 된 경우, X-엘리멘트는 배관보다 높은 곳에 위치하기 때문에, 드레인은, 배관내→트랩내로 차례차례 쌓이고, X-엘리멘트부로 유입 됩니다. 이로 인해 정확한 간헐 작동이 일어나게 됩니다. 수직 배관에 달았을 경우, 드레인은 항상 X-엘리멘트부로 유입되기 때문에, X-엘리멘트부는 하부에는 드레인, 상부에는 증기 상태가 됩니다. X-엘리멘트부는「평균 온도」로 작동 되기 때문에, 정확한 간헐 작동이 되기 어렵고, 작동이 불안정하게 되기 쉽습니다.

하지만 비록 수평배관에 설치 하더라도, 트랩을 거꾸로 설치하는 것은 피해야 합니다.

구조적·기구적으로 중력의 영향을 받지 않는 트랩도, 설치 방향이 작동에 영향을 미치는 케이스가 있습니다.

예외

배관 부착부와 트랩 기구부가 특별한 플랜지로 연결되어 있는 제품이 있습니다.

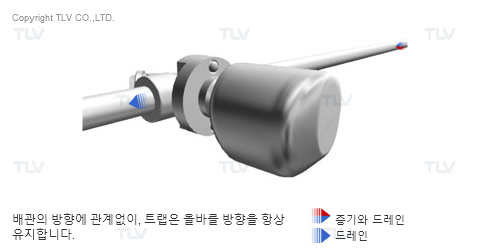

TLV에서는「퀵 트랩 시리즈」라고 부르고 있습니다. 이 시리즈는 배관 접속부와 트랩 기구부를 연결하는 특수한 플랜지로 트랩 기구부를 항상 올바른 방향이 되도록 조정하고 나서 사용하는 것으로써, 배관의 방향에 상관없이 사용할 수 있습니다.

하지만 퀵트랩 시리즈도 트랩유닛의 올바른 설치 방향을 가지고 있습니다. 커넥터는 어떤 방향으로도 설치 할 수 있지만 트랩은 위, 아래가 맞게 설치 되어야 합니다.

트랩의 설치 방향

취급 설명서를 확인해 주십시오.

여기에서 말하고 있는 것은 일반론적인 것이므로, 실제 트랩 설치시에는 반드시 제품 취급 설명서를 확인해 주십시오.
