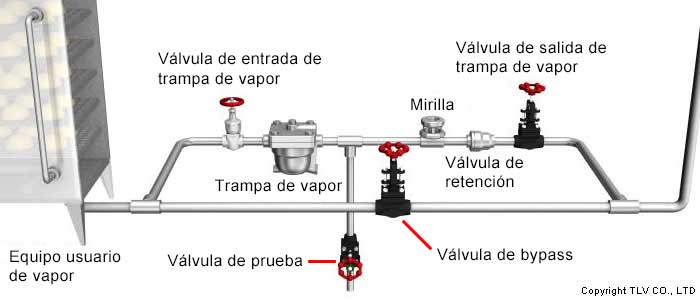

Para un uso eficaz de las trampas de vapor, también se deben instalar los siguientes equipos para garantizar el correcto funcionamiento de esta, verificar su funcionamiento cuando sea necesario y facilitar el mantenimiento.

• Accesorios necesarios para el funcionamiento
  Válvulas de retención y válvulas anticongelamiento automáticas
• Accesorios necesarios para comprobar el funcionamiento
  Mirillas y válvulas de prueba
• Accesorios necesarios para el mantenimiento
  Válvulas de entrada, válvulas de salida, válvulas de bypass y filtros

Este artículo abarca los dos primeros tipos de equipos: accesorios necesarios para el funcionamiento y para comprobar el funcionamiento.

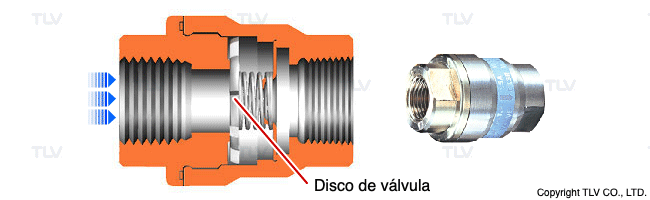

Válvulas de retención

Dado que las trampas no tienen la función incorporada de evitar el contraflujo de condensado, TLV recomienda instalar una válvula de retención en la salida de ellas cuando varias salidas de trampas son agregadas para la recolección de condensado, o cuando hay elevaciones verticales después de la salida de la trampa.
Para obtener más información sobre las válvulas de retención, consulte Instalación y beneficios de la válvula de retención.

Válvulas anticongelamiento automáticas

En regiones con climas más fríos, el condensado residual en la trampa de vapor o en la tubería de entrada puede congelarse cuando la trampa está inactiva, lo que provoca daños al equipo que utiliza vapor o a la trampa de vapor misma en algunos casos. Para evitar esto, instale una válvula anticongelamiento automática en la trampa.

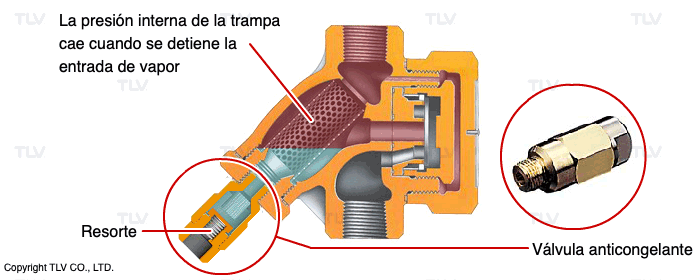

La válvula anticongelamiento es una combinación simple de un resorte y una válvula, que se abre cuando la presión interna de la trampa cae por debajo de una cierta cantidad, generalmente en los paros de planta, y se cierra por encima de una cierta presión, generalmente en los arranques de planta. Cuando se abre la válvula anticongelamiento, el condensado residual se drena por gravedad, por lo que la válvula debe instalarse en el punto más bajo del equipo.

Sin embargo, en climas extremadamente fríos la propia válvula puede congelarse cuando se descarga el condensado, por lo que la función de prevención de congelamiento no se puede garantizar completamente. Consulte con TLV si no está seguro antes de la instalación.

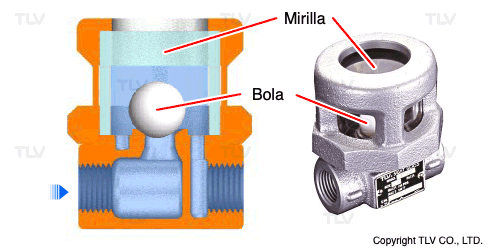

Mirillas

Instalar un visor en la salida de la trampa de vapor es una buena forma de verificar visualmente el funcionamiento de la trampa. Esto no es necesario si la trampa descarga a la atmósfera y la salida de la tubería está cerca de la salida de esta, pero si la trampa descarga a una tubería colectora, se puede instalar una mirilla para verificar su funcionamiento.

Válvulas de prueba

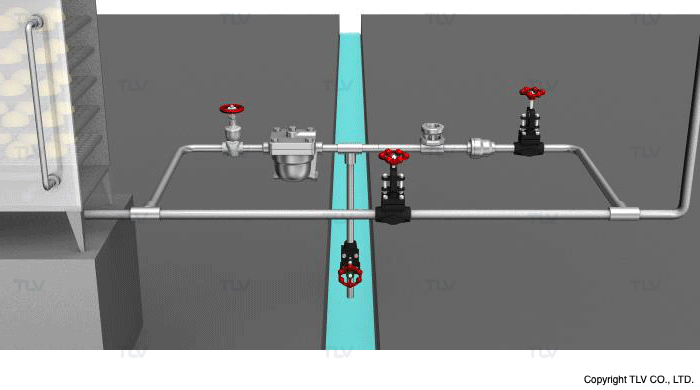

Cuando la salida de la trampa de vapor se conecta a la tubería de recuperación de condensado, se puede instalar una válvula de prueba para verificar visualmente la descarga real de condensado de la trampa y la presencia de fugas de vapor, además de verificar mediante una mirilla.

Cuando se utiliza una válvula de prueba, se cierra la válvula de salida de la trampa de vapor y se abre la válvula de prueba para verificar el estado del condensado descargado. Sin embargo, las válvulas de prueba sólo deben utilizarse cuando el condensado pueda descargarse de forma segura a un pozo de drenaje.

En "Accesorios del sistema de vapor Parte 2", explicamos el equipo necesario para el mantenimiento.

• Comuníquese con TLV para obtener ayuda con los accesorios
