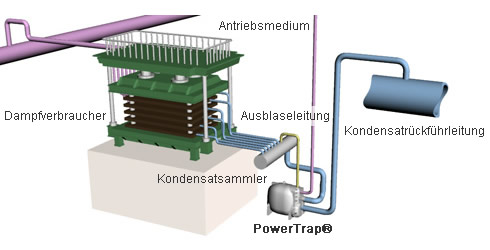

Wenn der Dampfdruck im Wärmetauscher niedriger ist als der ausgangsseitige Druck (Gegendruck), wird das Kondensat nicht aus dem Kondensatableiter abgeleitet und verbleibt in der Anlage. Dieses Phänomen wird als "Absaufen" bezeichnet und kann verschiedene Probleme verursachen.

Das Phänomen des Absaufen wird in Teil 1 und Teil 2 der Dampftechnik ausführlich erklärt.

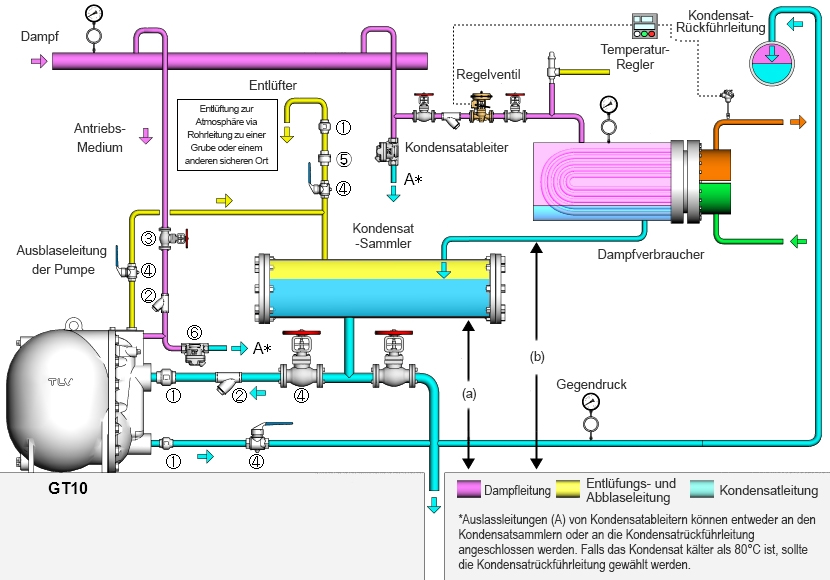

Allgemeiner Aufbau

Vorsichtsmaßnahmen für Gebrauch und Auswahl

Obwohl Kondensatableiter die Kondensatansammlung in Wärmetauschern reduzieren, können sie weder die Beseitigung von Problemen mit Geräten und Rohrleitungen (*1) wie Wasserschlag noch eine verbesserte Betriebsleistung (*2) wie eine bessere Regelbarkeit garantieren.
Um sicherzustellen, dass diese Probleme und Fragen gelöst werden, ist es notwendig, die Ursachen im Voraus zu ermitteln. Eine umfassende Diagnose durch TLV-Techniker ist im Rahmen einer Ursachenforschung möglich. Bitte wenden Sie sich an einen TLV-Vertreter, um Einzelheiten zu erfahren.

• *1 Wenn der Rohrleitungsverlauf im Wärmetauscher eng ist und der Kondensatfluss durch die Oberflächenspannung behindert wird, oder wenn Dampfleckagen aus der Rohrleitungsführung oder den umgebenden Ventilen die Ursache sind.
• *2 Regelbarkeit von Regelventilen, Temperaturregelbarkeit von nicht beheizten oder gekühlten Materialien, usw..

Die hier gezeigten Rohrleitungsdiagramme sollen einen Überblick über das System geben und sind nicht für die Konstruktion der Anlage gedacht.
