Dampf- und Kondensatarmaturen, Regelventile
PowerTrap® - Pump-Kondensatableiter
GT Serie
Was bedeutet "Absaufen"?
Als "Absaufen" bezeichnet man:
Einen Zustand, bei dem der notwendige Differenzdruck im Kondendsatableiter (oder sonstigem Entwässerungsventil) sehr gering oder sogar negativ wird, so dass das Kondensat nicht mehr abgeleitet werden kann und sich in den Dampfverbraucher zurückstaut.
Damit verbunden sind häufig folgende Probleme:
- Schäden an Wärmetauschern
- Wasserschläge
- Ungleichmäßige Beheizung
Sofern derartige Probleme in der Anlage auftreten, kann dies mit hoher Wahrscheinlichkeit auf Kondensatrückstau zurückgeführt werden.
Vorzüge der GT Serie
Eingebauter Kondensatableiter
- Hohe Kapazität des internen Kondensatableiters
- Ist der GT Eingangsdruck größer als der Gegendruck arbeitet die GT als Kondensatableiter, der kontinuierlich das Kondensat ableitet. Sobald der GT Eingangsdruck geringer als der Gegendruck ist, arbeitet die GT als mechanische Pumpe, die das Kondensat wegfördert.
- Schaltet automatisch von Kondensatableiter- auf Pumpbetrieb um

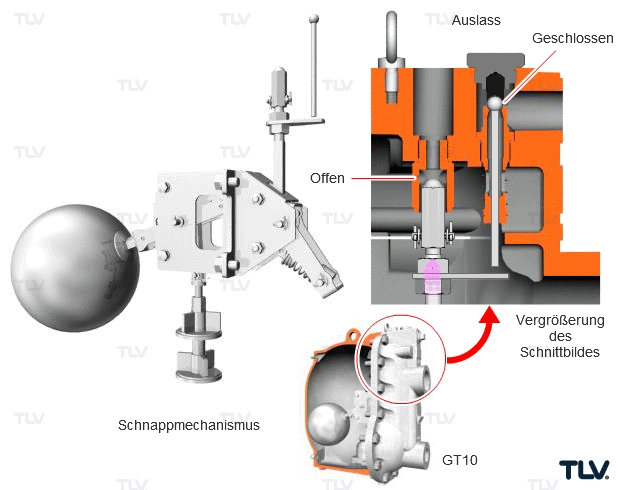

Gleichzeitiges Umschalten zwischen den Ventilen des Treibmediums und der Ausblaseleitung
- Einzigartige Steuerungsmechanik öffnet das Einlassventil des Antriebsmediums und schließt exakt gleichzeitig das Ausblaseventil, und umgekehrt. Dadurch werden Leckage und Erosion des Ventilsitzes vermieden, die sonst oft bei mechanischen Pumpen auftreten.
- Gehärtete Edelstahl-Innenteile mit langlebiger Druckfeder
Einfache Wartung
- Wartung ohne Rohrleitungsdemontage möglich.
- Schnelle, einfache Wartung des Einlassventils durch Abnehmen des Verschlussstopfens.
Geringe Zulaufhöhe
Geringe Zulaufhöhe erlaubt Kondensatableitung aus Anlagen mit niedrigem Einbauniveau.
| Typ | Auslasshöhe Kondensat |
|---|---|
| GT10 | 710 mm |
| GT14M | 350 mm |
| GT14L | 300 mm |
| GT10L |
Langlebige Edelstahl-Rückschlagventile
- Rückschlagventil CK3MG und CKF3MG (CKF3MG für Zwischenflansch-Typ GT10) sind für hohe Kapazität ausgelegt
- Verbesserte Lebensdauer, geräuscharmer Betrieb und weniger Wasserschlag nach Kondensatförderung.
- Zentralgeführtes Rückschlagventil für große Zuverlässigkeit, auch bei verschmutztem Kondensat.
