Válvulas de entrada de trampas de vapor

Se debe instalar una válvula en el lado primario de la trampa de vapor para cerrar temporalmente el suministro de vapor y permitir el desmontaje y el reemplazo de piezas.

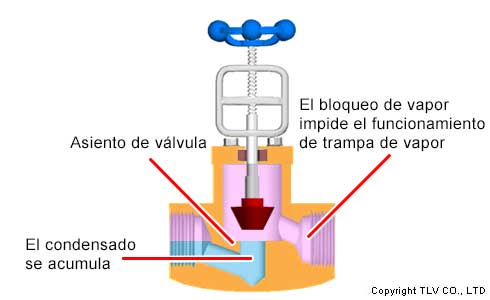

Consideremos el tipo de válvula que se debe utilizar. Como se muestra en la figura a continuación, el asiento de la válvula de bola está ubicado cerca del centro de la tubería, por lo que el condensado puede acumularse hasta este punto.

Cuando el condensado se acumula dentro de la válvula, el vapor puede quedar atrapado entre la válvula de entrada y la trampa, lo que provoca el bloqueo del vapor y evita la descarga del condensado. Se recomienda utilizar una válvula de bola o una válvula de compuerta con un camino de flujo recto para la válvula de entrada en áreas propensas a la generación de condensado, para evitar que el condensado se acumule en la tubería.

También se puede utilizar una válvula de globo con pequeñas cantidades de condensado, cuando no hay peligro de bloqueo por vapor debido a la válvula.

Más información sobre el bloqueo de vapor.

Válvulas de salida de trampas de vapor

Se requieren válvulas de salida de trampa tanto para las trampas de vapor individuales como para aquellas que descargan a una tubería colectora. Esto es para cerrar temporalmente la descarga de vapor y condensado del lado de salida de la trampa, para permitir el mantenimiento o reemplazo de la trampa.

A diferencia de la válvula de entrada, la válvula de salida no afecta el funcionamiento de la trampa ni la descarga de condensado incluso si el condensado permanece en la trampa, por lo que hay menos restricciones en el tipo de válvula que se puede usar.

Válvulas de bypass

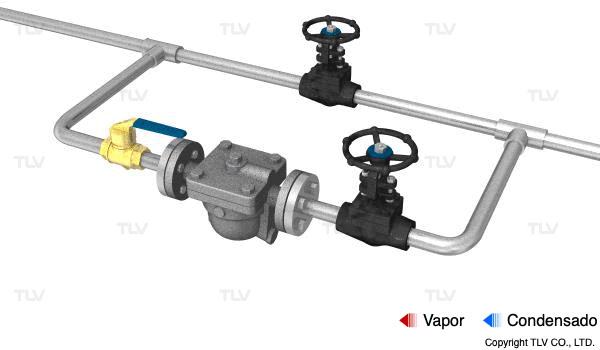

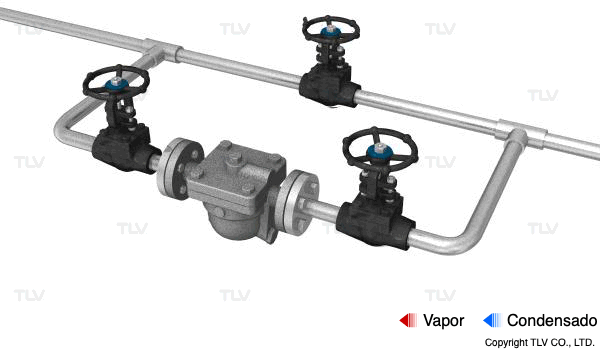

Además de las válvulas de entrada y salida, también son necesarias válvulas de bypass para realizar el mantenimiento de la trampa durante el funcionamiento del equipo usuario de vapor. Cuando las válvulas de entrada y salida están cerradas, el condensado no puede descargarse a través de la trampa. En este caso, al abrir la válvula de bypass y permitir la descarga de vapor y condensado, la trampa puede ser retirada para mantenimiento o reemplazo, mientras que el equipo que utiliza vapor continúa operando sin interrumpir el proceso o cerrar la línea de vapor.

Las válvulas de globo se utilizan normalmente para permitir el ajuste de la apertura de la válvula según la cantidad de condensado.

Las válvulas selladas con fuelle se utilizan a menudo en válvulas de globo para evitar fugas en el prensaestopas, para conservar energía y facilitar el mantenimiento.

Para equipos que descargan una gran cantidad de condensado y donde el bloqueo de vapor es un problema, se recomienda una válvula de bola o una válvula de compuerta para la válvula de entrada de la trampa

Para aplicaciones de cabezales de vapor donde la carga de condensado es baja y el bloqueo de vapor no es un problema, se puede utilizar una válvula de globo como válvula de entrada de trampa.

Más información sobre los diferentes tipos de válvulas.

Filtros

El óxido, las incrustaciones y otras materias extrañas pueden entrar en la trampa y provocar que esta falle. Para evitar esto se necesita un filtro. Algunos trampas tienen un filtro incorporado, en cuyo caso no es necesario instalar un filtro externo.

Sin embargo, TLV recomienda la instalación de un filtro si hay mucho óxido y sarro debido al envejecimiento de las tuberías o a la mala calidad del agua, o si las mallas integradas en la trampa son difíciles de limpiar.

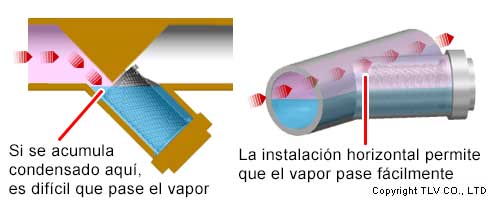

Como se muestra en la figura, algunos filtros son propensos a la acumulación de condensado debido a su forma, por lo tanto, se recomienda la instalación horizontal para permitir el flujo de vapor sin restricciones.
