Golpe de Ariete en Tubería de Recuperación de Condensado

Golpe de Ariete en Tubería de Recuperación de Condensado

Como se mencionó en Golpe de Ariete en Equipo, el golpe de ariete también ocurre en las tuberías de transporte de condensado.

En muchos casos, el vapor a alta temperatura y el condensado a baja temperatura se mezclan en la línea de retorno de condensado debido al vapor flash generado a partir del condensado y al transporte del condensado, y esta es una situación que es inherentemente susceptible al golpe de ariete.

Sin embargo, dado que el condensado transportado no puede ser eliminado, no hay una contramedida fundamental para el golpe de ariete que ocurre en las tuberías de retorno de condensado. La única manera es mitigarlo.

El golpe de ariete en la tubería de recuperación de condensado ocurre de muchas maneras, las cuales son causadas fundamentalmente por la condensación repentina del vapor. Las tres formas más comunes se analizan a continuación.

Mecanismo y contramedidas

Golpeteo

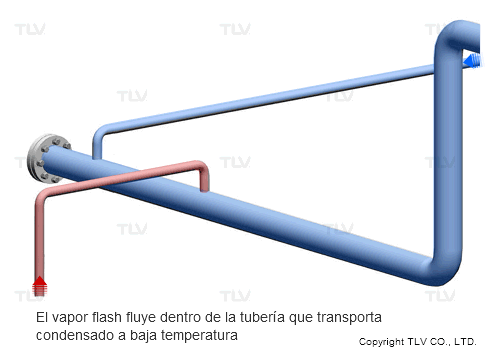

Cuando se unen dos líneas de recuperación, vapor flash de alta temperatura puede entrar en contacto con el condensado de baja temperatura. Si no se tienen grandes bolsas de vapor, el vapor se condensara rápidamente y generara a una pequeña escala, impactos cíclicos a gran velocidad conocidos como golpeteo. El nombre se deriva del ruido producido como cuando un motor se ahoga.

チャギング

Sabes como suena el Golpeteo?

Contramedidas

Alt Text

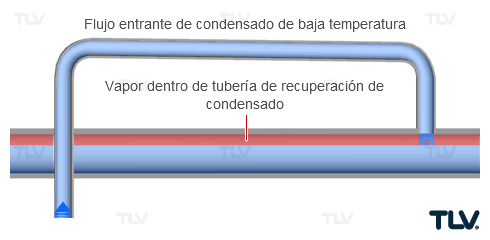

Golpe de ariete ocasionado por el contra flujo de vapor de las líneas de recuperación de condensado

El golpe de ariete del contra flujo es ocasionado por un flujo pulsante de condensado de baja temperatura en la tubería de recuperación, y es observado generalmente en fabricas.

Alt Text

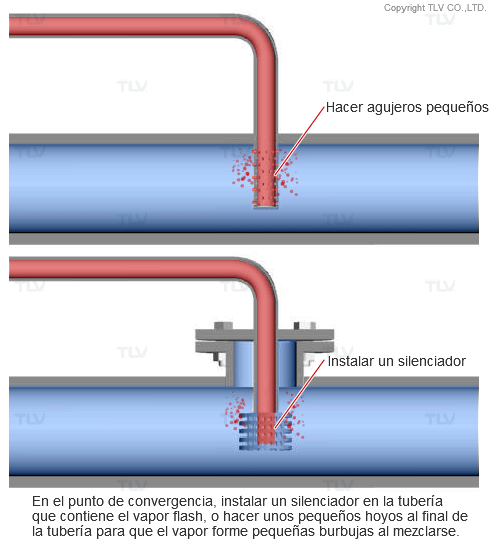

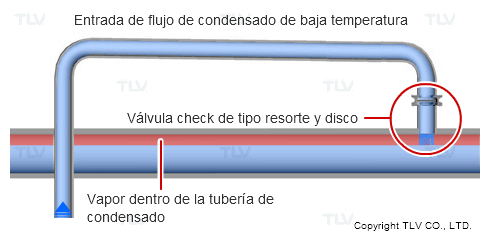

Contramedidas

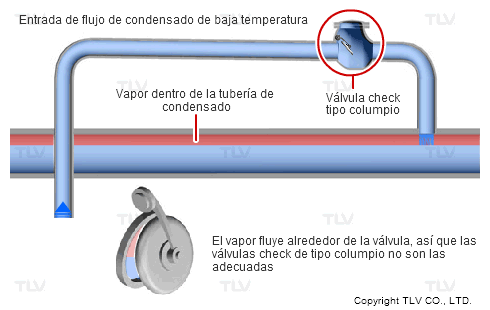

Contramedidas inadecuadas

De la formación de 'grandes bolsas de vapor'

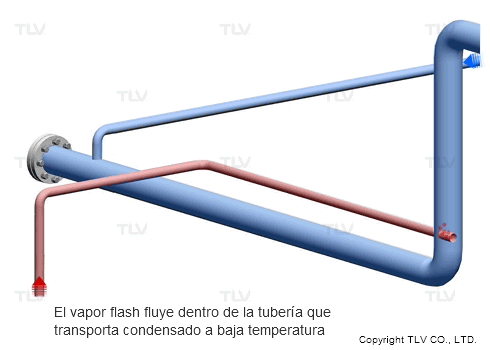

Este es el tipo de golpe de ariete que se encuentra con mayor frecuencia en tuberías de recuperación de condensado. Esto ocurre en puntos en donde la tubería que transporta vapor flash de alta temperatura y la tubería que trasporta condensado a baja temperatura se unen. A diferencia del golpe de ariete resultante del contra flujo, el condensado y el vapor no fluyen en direcciones opuestas para generar el golpe de ariete. En este caso el problema es ocasionado por la formación de bolsas grandes de vapor.

Así como el golpe de ariete ocasionado por el contra flujo, el golpe de ariete podría ocurrir en un lugar lejano o aguas arriba de el punto de convergencia de la tubería de recuperación. Si tal fuera el caso, la localización de la causa volverse bastante difícil.

Water hammer due to confluence of hot steam and cold condensate

Alt Text

Contramedidas

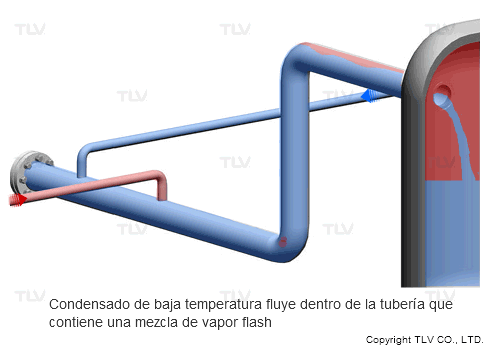

Water hammer due to confluence of hot steam and cold condensate

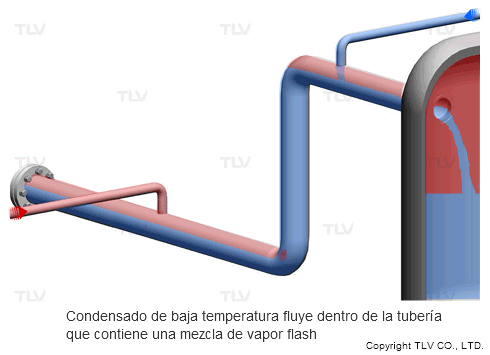

Water hammer due to confluence of hot steam and cold condensate

Esta contramedida es complicada. Primero debe confirmar que la diferencia de temperatura entre el flujo de condensado circundante y la tubería, después hacer cualquier cambio necesario en la tubería como lo es el conectar la línea a una sección vertical de una tubería.

Las contramedidas para cada una de estas tres principales formas de golpe de ariete tienen varios puntos en común:

  • Aseguran que las bolsas de vapor se mantengan pequeñas
  • Interceptan el vapor (eg. Vapor flash) que es la causa del problema, o lo conectan a una línea diferente.
  • Siempre que sea posible, evitan el contacto entre corridas horizontales en las tuberías o vapor de alta temperatura y condensado de baja temperatura.

Nota: Cuando ocurre el golpe de ariete en tuberías de recuperación de condensado, en algunas ocasiones la causa es la misma tubería. Lo cual lo hace mas difícil para predecir la locación o la incidencia del golpe de ariete. Las contramedidas son generalmente investigadas solo después de que se presenta el problema. Por encima de esto, cuando la causa del golpe de ariete es equipo que esta alejado o es operado temporalmente, podría requerir una mas larga y extensa investigación.
