流体制御機器
蒸気用減圧弁
COSRシリーズ
パイロット式減圧弁のスタンダードモデル
COSPECTと同じ部品を使用して、セパレーターとスチームトラップを省いた汎用減圧弁です。
COSPECTの優れた制御性能と耐久性を引き継ぎながらシンプル・コンパクトな製品に仕上がっています。
特長
被加熱物の品質向上
減圧弁の二次側設定圧力の精度は±0.01MPa以内です。
装置の蒸気流量（負荷）が変動しても、減圧弁の一次側の圧力が変動しても、衝撃吸収式球状(SAS)ピストンが一定圧力の蒸気を供給し、加熱源としての蒸気温度が維持されます。
使い易い
圧力調整の際には、カバーキャップが調整用スパナとして使用でき、圧力調整が容易です。
長寿命
制御機能として重要な箇所にとって錆は大敵です。要部部品はステンレスで、錆を防止します。ストレーナーを内蔵し配管からの錆の流入を防ぎます。
用途
- 蒸気輸送管・蒸気加熱装置・暖房など
仕様（取扱説明書）
- ※取扱説明書等資料は同製品型式での最新版を掲載しています。
- ※内部の点検や清掃、不良時の開放や補修に必要な部品が一式セットになっている「点検・補修」はこちら。
| 型式 | 外観写真 | 接続 | 本体材質 | 最高 使用圧力 PMO [MPaG] | 最高 使用温度 TMO [℃] | 一次 側圧力 [MPaG] | 二次 側圧力 [MPaG] | 最大 流量 [kg/h] | | | カタログ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| COSR-3 | | ねじ込み | ねずみ鋳鉄 （FC250） | 0.3 | 220 | 0.1～0.3 | 0.01～0.05 | 950 | 製品仕様書 | 取扱説明書 | カタログ |
| フランジ | |||||||||||
| COSR-16 | | ねじ込み | ねずみ鋳鉄 （FC250） | 1.6 | 220 | 0.2～1.6 | 0.03～1.34 | 42500 | 製品仕様書 | 取扱説明書 | |
| フランジ | |||||||||||

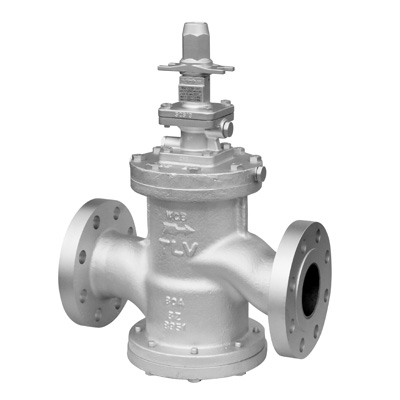

| COSR-16HT |  | フランジ | 炭素鋼鋳鋼(ASTM A216 Gr.WCB) | 1.6 | 300 | 0.2～1.6 | 0.03～1.34 | 19800 | 製品仕様書 | 取扱説明書 | |
| COSR-21 |  | フランジ | ダクタイル鋳鉄 （FCD450） | 2.1 | 220 | 1.35～2.1 | 0.55～1.75 | 19000 | 製品仕様書 | 取扱説明書 |
