    流体制御機器

    フラッシュタンク

    FVシリーズ

    フラッシュ蒸気を低圧蒸気で再利用

    無駄に捨てられる高圧ドレンを再蒸発させて、低圧蒸気として再利用します。また安全弁や圧力計、製作に必要な検査一式がセットされています。

    特長

    ドレン量・フラッシュ蒸気量にあわせて4種類を標準ラインアップ
    安全弁や圧力計、製作検査一式など全てセットされています
    • フラッシュタンクは型式、使用条件によっては、第1種圧力容器、または小型圧力容器になります。詳細はお問合せください。

    用途

    ドレン回収の際の低圧フラッシュ蒸気の発生と利用

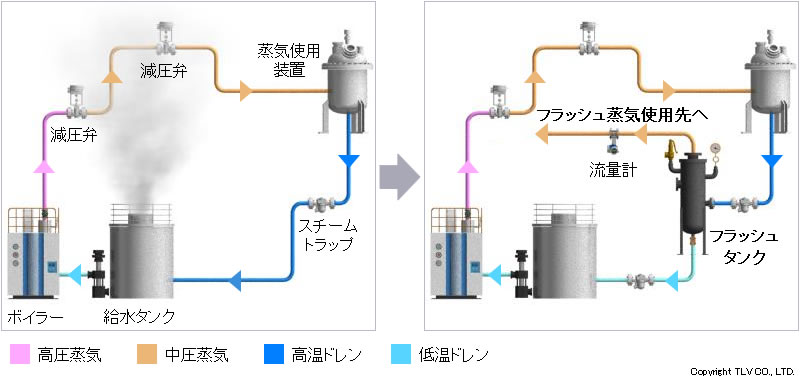

    フラッシュタンクの用途…廃蒸気の有効利用

    仕様(取扱説明書)

    • ※取扱説明書等資料は同製品型式での最新版を掲載しています。
    型式外観写真接続
    ドレン入口
    本体材質最高使用圧力
    PMO
    [MPaG]
    最高使用温度
    TMO
    [℃]
    最大流入
    ドレン量(*1)
    [t/h]
    最大
    フラッシュ
    蒸気量(*2)
    [kg/h]
    製品
    仕様書
    ※取扱
    説明書
    FV150フランジ圧力配管用
    炭素鋼鋼管
    (STPG370)
    1.01842200製品仕様書お問合せ
    ください
    FV2003.9375
    FV3006.3825
    FV40010.41350
    • *1 : 流入ドレン量とはフラッシュ蒸気発生前のドレン量です。
    • *2 : フラッシュ蒸気量は、高圧側圧力、フラッシュタンク内圧力、流入ドレン量にて製品仕様のフラッシュ蒸気量計算を参照し、求めてください。
