システム製品

真空用ドレン回収ポンプ

CP-Vシリーズ

低圧ドレンも吸引して回収

大きな建物の暖房設備や塗工機などの生産設備で、蒸気の圧力が低くドレンを自圧回収できない場合も、真空用ドレン回収ポンプCP-Vならドレンを吸引して回収できます。
国土交通省 公共建築工事標準仕様書に適合したCP-Vシリーズは、蒸気タービン排気管からの大量のドレンや、複数の熱交換器から発生するドレンも、滞留させることなく速やかに吸引して圧送します。確実なドレン排除で蒸気使用設備は最高の加熱効率で運転でき、ドレンを回収することでボイラー燃料費、給水、給水処理費などの大幅節減と大きな省エネルギー効果が得られます。
2015年4月より省エネ性を向上したトップランナーモーター(プレミアム効率電動機)を採用しています。

特長

真空用

循環水温に相当する飽和圧力でドレンを吸引、排除ができます。

高揚程

ドレンの吐出・圧送が可能です。揚程は14mと20mの2タイプです。

国土交通省仕様書準拠

国土交通省の公共建築工事標準仕様書(機械設備工事編)に対応した「真空給水ポンプユニット(エゼクター方式)」です。
循環ポンプが1台の単式タイプに加え、循環ポンプが2台の複式タイプも標準でラインアップ。

用途

  • 各種低圧蒸気プロセスからのドレン排除と圧送
    (庁舎・隊舎・ビル空調、蒸気タービン排気管、各種熱交換器)

仕様(取扱説明書)

  • ※取扱説明書等資料は同製品型式での最新版を掲載しています。
型式外観写真適用流体最高使用温度揚程モーター容量(*2)ポンプ製品
仕様書
※取扱
説明書
カタログ
CP-V01S蒸気
蒸気ドレン

エア
95℃約14m0.4kWシングル製品仕様書取扱説明書カタログ
CP-V01Wダブル
CP-V02S0.75kWシングル
CP-V02Wダブル
CP-V04S1.5kWシングル
CP-V04Wダブル
CP-V01S-H約20m1.5kWシングル
CP-V01W-Hダブル
CP-V04S-H1.5kWシングル
CP-V04W-Hダブル
CP-V10S-H3.7kWシングル
CP-V10W-Hダブル

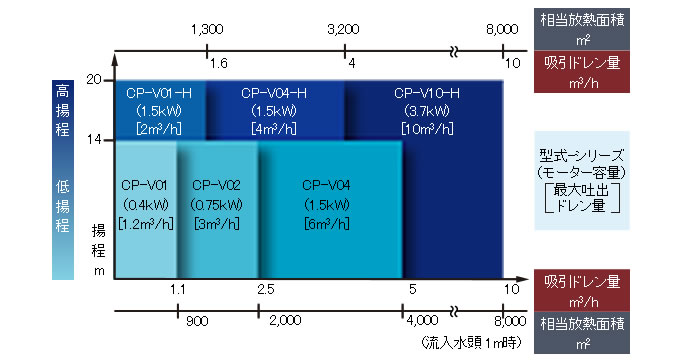

CP-Vの能力

  • *1:使用条件により異なります。
  • *2:ダブルポンプは2台ともに同じ容量(仕様)になります。
