成形シム
PERMABLOC(パーマブロック)
芯出し作業の効率を改善します
仕上げ修正作業にとってシムはなくてはならないものです。
しかし、作業の度にシム板からシムを制作していたのでは貴重な時間を無駄にしてしまうことになります。
TLVは作業効率を上げムダを省くために状況に応じた様々なバリエーションの成形シムを用意いたしました。このシムを活用することにより大幅な時間短縮が図れます。
特長
作業効率の向上
成形済みなのですぐに使用できます。
1枚毎に厚みが刻印されているため、厚みを確認する手間がいりません。
経済的
ステンレス製なので変形や破損が少なく繰り返し使用できます。
持ち運びしやすい

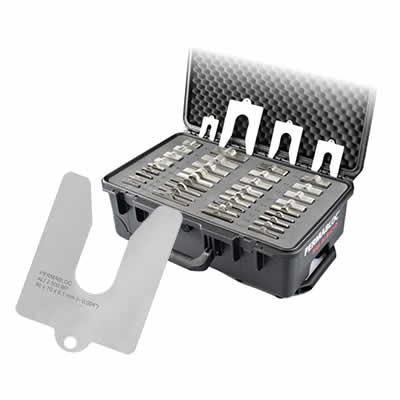

種類毎に整理して収納できる専用ケースに入っているので持ち運び・管理が簡単です。
用途
- 芯出し仕上げ修正作業
仕様(取扱説明書)
- ※取扱説明書など資料は同製品型式での最新版を掲載しています。
種類
厚さ | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|
0.025mm | 0.05mm | 0.1mm | 0.2mm | 0.4mm | 0.7mm | 1.0mm | 2.0mm | 3.0mm | ||
サイズ | Ⅰ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
Ⅱ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | |
Ⅲ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | |
Ⅳ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | |
Ⅴ | - | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | |
1パックの枚数 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 10 | 4 |
※サイズVには、厚さ0.025mmはありません。
サイズ
修正する回転機械の大きさに合わせて、5種類のサイズをご用意しています。
Ⅰ | Ⅱ | Ⅲ | Ⅳ | Ⅴ | |
---|---|---|---|---|---|
サイズ mm | ![]() | ![]() | ![]() | ![]() | ![]() |
適合 ボルト サイズ | M12 | M18 | M27 | M36 | M52 |
実物大 |
厚さ
必要な修正量を直ぐに使用できるように、8種類の厚さをご用意しています。
0.025mm | 0.05mm | 0.1mm | 0.2mm | 0.4mm | 0.7mm | 1.0mm | 2.0mm | 3.0mm | |
---|---|---|---|---|---|---|---|---|---|
![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() |
サンプル板付き
『パーマブロック』カタログ プレゼント!
0.2mmのサンプル板が1枚付いた製品カタログです。
フォームのお問い合わせ内容入力欄に「パーマブロックサンプル板付きカタログ希望」と書いてお申し込みください。
