流体制御機器

空気式制御弁

CT16/CT20/CV5-M2/CV10-M2

空気動アクチュエーター式の制御弁

蒸気・空気・水などさまざまな流体に使用できる汎用性の高い空気式の制御弁です。

特長

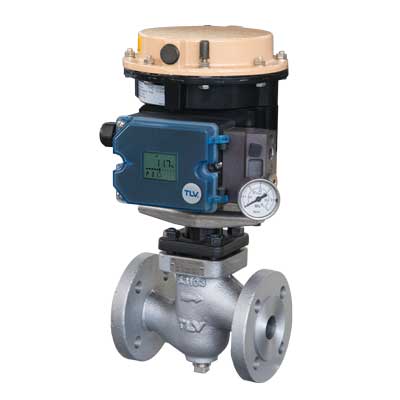

CT16、CV5-M2

TLVのCT16、CV5-M2は、空気式制御弁として、蒸気、温水、水、エア用途にご使用いただけます。

シンプルな構成で、スマートな汎用制御弁

軽量・コンパクトで省スペース、据え付け工事やメンテナンス作業の軽減を実現します。

低騒音設計を実現

パラボル形弁体と低騒音型弁座の組み合わせにより、動作のノイズを軽減することができます。

デジタルポジショナーの採用

パラメーターの設定でゼロ・スパン調整(オートチューニング)が可能です。また、液晶モニターで弁開度やアラームなどを表示することができます。

ドレン障害を防止(CT16)

本体下部のドレン排出口から配管し、スチームトラップ、エアトラップやブローバルブを取り付けることで一次側の配管で発生したドレンを速やかに排除することができ、ウォーターハンマーの防止やプラグ部のエロージョン防止、装置の早期立ち上げに寄与します。

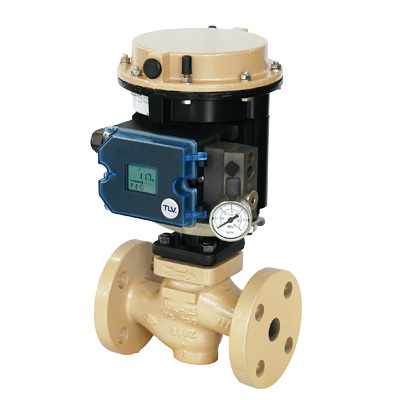

空気式制御弁CV5-M2

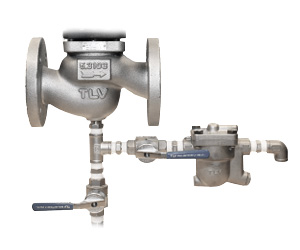

トラップ配管した写真(バルブ部のみ)

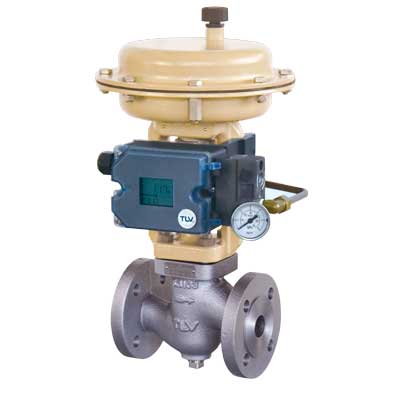

CT20、CV10-M2

TLVのCT20、CV10-M2は、空気式制御弁として、蒸気、温水、水、エア用途にご使用いただけます。また、トップハンドル付き、防爆ポジショナー付き、延長本体付き、空空ポジショナー付き、3ポート電磁弁付き、リミットスイッチ付きなど、多くのオプションを取り揃えています。

ヨーク一体鍛造ボンネット

ボンネットとヨークが一体構造となっているため、接合部における弁軸のズレがありません。従って、弁・弁座の心ズレを起こし難く、長期にわたり優れたシール性を発揮します。

弁部は最適なCv値と弁特性の選択が可能

運転条件に合わせた最適なCv値の選択と、弁特性曲線(リニアまたはイコールパーセント)の選択ができ、弁部は簡単に交換できます。

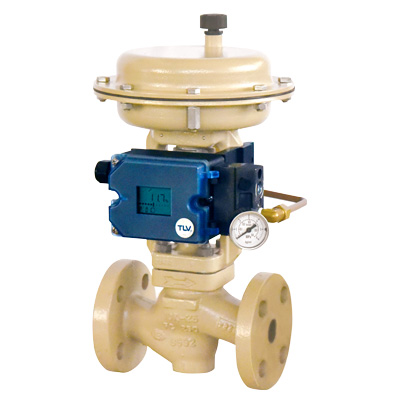

空気式制御弁CV10-M2

優れた静音性

ポートガイド、Vポートプラグ*1の採用により、トリムの横ぶれが解消され、安定した摺動が得られます。またVポートプラグはエロージョンを起こしにくく、ノイズを軽減することができます。

  • *1Cv値30以上の場合
コンパクト設計

従来の同じ用途のものに比べ、軽量、コンパクト化に成功しました。したがって今までできなかった省スペースでの据え付けを可能にし、メンテナンス作業も大幅に軽減することができます。

デジタルポジショナーの採用

パラメーターの設定でゼロ・スパン調整(オートチューニング)が可能です。また、液晶モニターで弁開度やアラームなどを表示することができます。

ドレン障害を防止(CT20)

本体下部のドレン排出口から配管し、スチームトラップ、エアトラップやブローバルブを取り付けることで一次側の配管で発生したドレンを速やかに排除することができ、ウォーターハンマーの防止やプラグ部のエロージョン防止、装置の早期立ち上げに寄与します。

用途

  • 蒸気や空気、水・温水の圧力、温度、流量の自動制御

仕様(取扱説明書)

  • ※取扱説明書など資料は同製品型式での最新版を掲載しています。
  • ※内部の点検や清掃、不良時の開放や補修に必要な部品が一式セットになっている「点検・補修」はこちら。
型式外観写真接続本体材質適用流体最高
使用圧力
PMO
[MPaG]
最高
使用温度
TMO
[℃]
弁特性弁材質一次
側圧力
[MPaG]
製品
仕様書
※取扱
説明書
カタログ
CT16フランジ炭素鋼鋳鋼
(ASTM
A216
Gr.WCB)
蒸気
温水
水
エア
2.0220イコール
特性
メタルシート~2.0製品仕様書バルブ部

電・空ポジショナ-
お問い合わせください
ステンレス鋳鋼
(ASTM
A351
Gr.CF8)
CT20フランジ炭素鋼鋳鋼
(ASTM
A216
Gr.WCB)
蒸気
温水
水
エア
2.0220イコール
特性
または
リニア特性
メタルシート~2.0製品仕様書バルブ部

電・空ポジショナ-

アクチュエーター
ステンレス鋳鋼
(ASTM
A351
Gr.CF8)
CV5-M2フランジねずみ鋳鉄
(FC250)
蒸気
温水
水
エア
1.0220イコール
特性
メタルシート~1.0製品仕様書バルブ部

電・空ポジショナ-
CV10-M2フランジねずみ鋳鉄
(FC250)
蒸気
温水
水
エア
1.0220イコール
特性
または
リニア特性
メタルシート~1.0製品仕様書バルブ部

電・空ポジショナ-

アクチュエーター
炭素鋼鋳鋼
(ASTM
A216
Gr.WCC)
2.0~2.0
