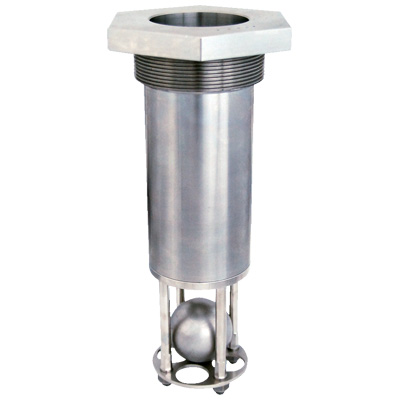

フロート式逆流防止弁

N-VFシリーズ

津波による溢水対策
地震による内部溢水対策として万全の備えを

地震や津波等の震災に備え、容器及び配管の破損・破断による漏水の流入を防止する内部溢水(いっすい)対策や、外からの海水等の流入を防ぐ溢水対策に威力を発揮するのが、フロート式逆流防止弁(逆止弁) N-VFシリーズです。高精度研磨フロートと独自のシール構造により高いシール性を確保し、信頼性、耐久性を向上させています。
多くの原子力発電所でも新安全基準に適合させるために、内部溢水対策、津波対策として導入を進めています。

特長

  • 溢水の逆流防止に威力を発揮する高性能な逆止弁
  • 取り付け場所、要求性能、仕様に合わせて設計します。
  • 通常は開弁状態にあり、機器ドレン、床ドレンが流入した場合、ドレンを排出します(常時閉弁状態にある他の逆止弁のような弁・弁座の固着不適合はありません)
  • 下流側からの水位が上昇した時フロートの浮力により自動閉弁。溢水の浸入を防止します
  • さびに強いステンレス製。海水仕様も用意

用途

  • 床ドレン排出管の逆流防止対策
  • 機器ドレン排出管の逆流防止対策
  • サンプピットからの逆流防止対策
  • サンプタンクから排気ダクトへのベント配管の逆流防止対策
  • 蒸気式・電動式原子炉補機冷却ポンプおよびスイッチギア(開閉装置)の保護
  • 原子炉冷却用の海水取水ポンプの保護対策
  • 配管、容器破損による内部溢水対策
  • 水密扉設置に伴なう排水管からの逆流防止対策
  • 海水ポンプエリア排水用貫通孔からの逆流防止
  • 建屋の空気取入口(ガラリ)からの逆流防止対策、など

仕様(取扱説明書)

  • ※取扱説明書等資料は同製品型式での最新版を掲載しています。
型式外観写真概要製品
仕様書
※取扱
説明書
N-VFシリーズ溢水の逆流防止に威力を発揮する逆止弁。
通常は開弁状態にあり、機器ドレン、床ドレンが流入した場合、ドレンを排出します(常時閉弁状態にある他の逆止弁のような弁・弁座の固着不適合はありません)。
下流側からの水位が上昇した時フロートの浮力により自動閉弁。溢水の浸入を防止します。
さびに強いステンレス製。海水仕様も用意。
