流体制御機器

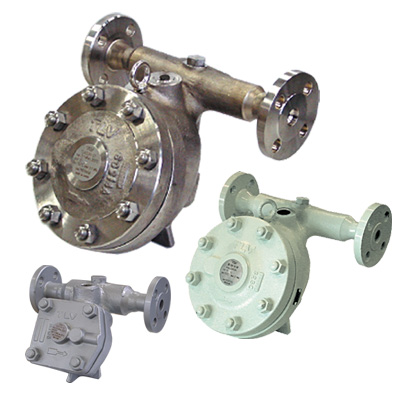

フリーフロート・ガストラップ(高圧ガス認定対応品)
GAS1N/GAS2N/GAS3N
各種気体配管の凝縮ドレン排除用トラップ
各種気体使用設備のドレン排出に適したドレントラップです。
特長
安全操業・省エネルギー
高研磨フリーフロートを採用したフリーフロート構造です。
弁口は常に水封され、弁口からのガスの逃げはありません。
流入してくるドレンが少ない場合でも、フロート3点支持により、弁口はフロートに密接しており、ガスの逃げを許しません。
長寿命
フロートが高精度な真球なので、回転してあらゆる面でシールができ、長寿命です。
メンテナンスし易い
配管したままメンテナンス可能です。
用途
- 高圧ガス使用設備のドレン排除
仕様(取扱説明書)
- ※取扱説明書等資料は同製品型式での最新版を掲載しています。
- ※内部の点検や清掃、不良時の開放や補修に必要な部品が一式セットになっている「点検・補修」はこちら。
型式 | 外観写真 | 接続 | 本体材質 | 最高 使用圧力 PMO [MPaG] | 最高 使用温度 TMO [℃] | 弁座材質 | 最大 排出流量 [kg/h] | カタログ | ||
---|---|---|---|---|---|---|---|---|---|---|

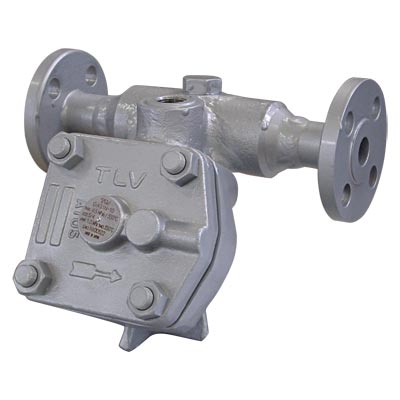

GAS1N | ![]() | ねじ込み | 炭素鋼鋳鋼 (ASTM A216 Gr. WCB) | 4.5 | 100 | EPDM | 250 | 製品仕様書 | 取扱説明書 | カタログ |
150 | FPM | |||||||||
350 | 金属 | |||||||||
ソケット ウェルド | 100 | EPDM | ||||||||
150 | FPM | |||||||||
350 | 金属 | |||||||||
フランジ | 100 | EPDM | ||||||||
150 | FPM | |||||||||
350 | 金属 | |||||||||
ねじ込み | ステンレス鋳鋼 (ASTM A351 Gr. CF8) | 100 | EPDM | |||||||
150 | FPM | |||||||||
350 | 金属 | |||||||||
ソケット ウェルド | 100 | EPDM | ||||||||
150 | FPM | |||||||||
350 | 金属 | |||||||||
フランジ | 100 | EPDM | ||||||||
150 | FPM | |||||||||
350 | 金属 | |||||||||

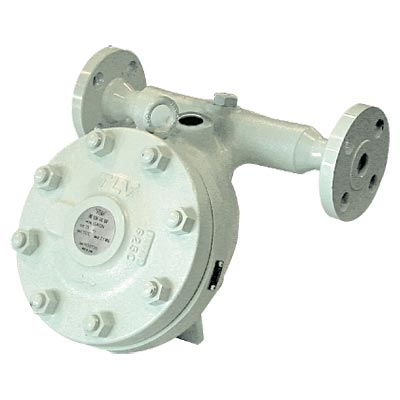

GAS2N | ![]() | ねじ込み | 炭素鋼鋳鋼 (ASTM A216 Gr. WCB) | 4.5 | 100 | EPDM | 1380 | 製品仕様書 | 取扱説明書 | |
150 | FPM | |||||||||
350 | 金属 | |||||||||
ソケット ウェルド | 100 | EPDM | ||||||||
150 | FPM | |||||||||
350 | 金属 | |||||||||
フランジ | 100 | EPDM | ||||||||
150 | FPM | |||||||||
350 | 金属 | |||||||||
ねじ込み | ステンレス鋳鋼 (ASTM A351 Gr. CF8) | 100 | EPDM | |||||||
150 | FPM | |||||||||
350 | 金属 | |||||||||
ソケット ウェルド | 100 | EPDM | ||||||||
150 | FPM | |||||||||
350 | 金属 | |||||||||
フランジ | 100 | EPDM | ||||||||
150 | FPM | |||||||||
350 | 金属 | |||||||||

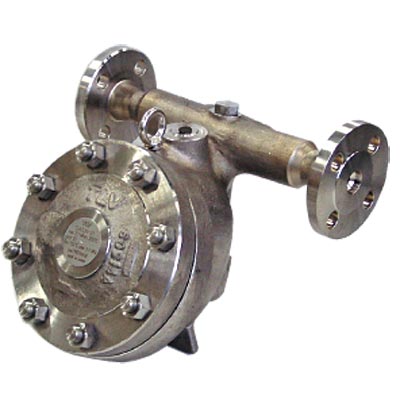

GAS3N | ![]() | フランジ | 炭素鋼鋳鋼 (ASTM A216 Gr. WCB) | 4.5 | 100 | EPDM | 7200 | 製品仕様書 | 取扱説明書 | |
150 | FPM | |||||||||
350 | 金属 | |||||||||
フランジ | ステンレス鋳鋼 (ASTM A351 Gr. CF8) | 100 | EPDM | |||||||
150 | FPM | |||||||||
350 | 金属 |
