メカニカルポンプ パッケージ(PowerTrap System Package)

GPシリーズ

複数個所のドレンを集合して圧送(パッケージ)

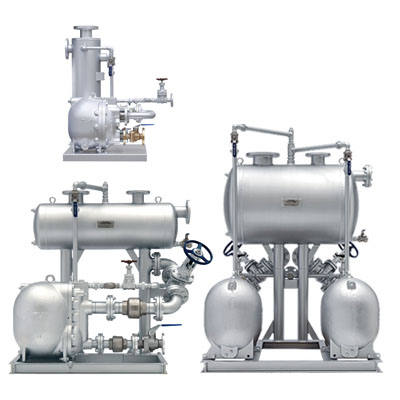

PowerTrap(パワートラップ)は電気を全く使わず、蒸気圧力また圧縮空気圧力を動力源としてドレンを回収するポンプです。パワートラップに周辺機器を配管設置済みのメカニカルポンプパッケージは、計装工事も不要で工事が簡単。高温ドレン圧送時も、空回りや損傷の原因となるキャビテーションを起さない構造です。 縦型ドレンヘッダーのコンパクトタイプから、最大圧送量18t/hの大容量タイプまで5種類をラインアップしています。

特長

  • 動力源は蒸気または圧縮空気の圧力のみ。水位検知も機械式のため電気工事不要
  • パッケージだから一般的なポンプ並みに工事が簡単、設計の手間も大幅減
  • パワートラップと各周辺機器の接続は施工済みで、TLVによる保証もついて安心
  • ドレンヘッダーもベースに固定済みで設置が容易
  • 操作気体圧力次第で最大揚程100mも可能
  • ポンプや配管損傷の原因となるキャビテーションが発生しない構造のため、確実にドレンを圧送

用途

  • 高温ドレンの圧送
  • 低圧域から高圧域へのドレン排除
  • 負圧域からのドレン排除

仕様(取扱説明書)

  • ※取扱説明書等資料は同製品型式での最新版を掲載しています。
型式外観写真概要製品
仕様書
※取扱
説明書
カタログ

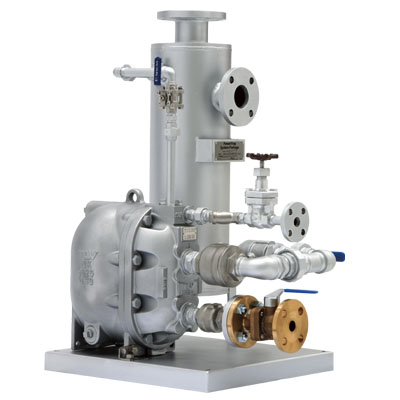

GP10L-1AJメカニカルポンプGP10L 1台とドレンヘッダーを共通ベースに搭載したシングルタイプのパッケージ。
最大圧送量 約1.5t/h
縦型ドレンヘッダーで設置面積を最小化
製品仕様書取扱説明書カタログ

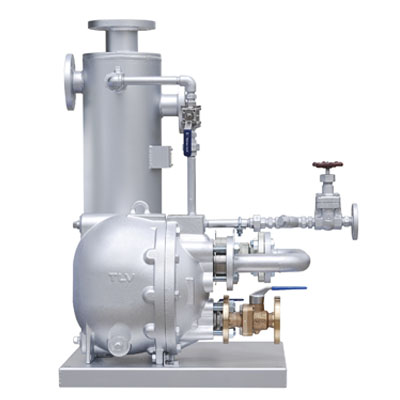

GP14L-1AJメカニカルポンプGP14L 1台とドレンヘッダーを共通ベースに搭載したシングルタイプのパッケージ。
最大圧送量 約2.2t/h
縦型ドレンヘッダーで設置面積を最小化
製品仕様書取扱説明書
GP14M-1BJメカニカルポンプGP14M 1台とドレンヘッダーを共通ベースに搭載したシングルタイプのパッケージ。
最大圧送量 約3.4t/h
製品仕様書取扱説明書

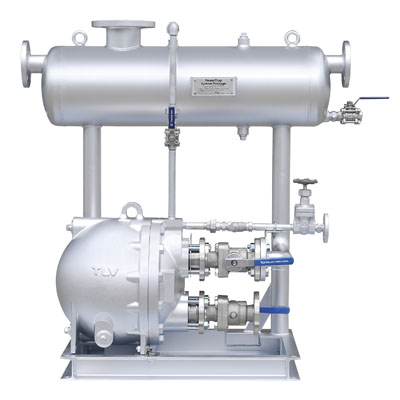

GP10-1CJメカニカルポンプGP10 1台とドレンヘッダーを共通ベースに搭載したシングルタイプのパッケージ。
最大圧送量 約9t/h
製品仕様書取扱説明書

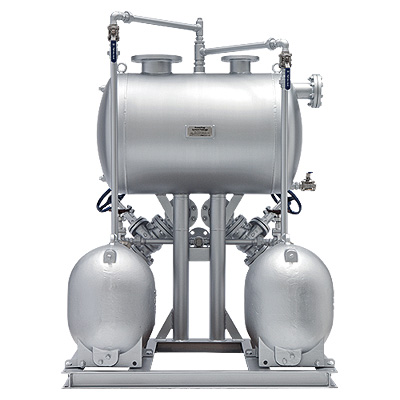

GP10-2FJメカニカルポンプGP10 2台とドレンヘッダーを共通ベースに搭載したツインタイプのパッケージ。
最大圧送量 約18t/h
製品仕様書取扱説明書
