空気式制御弁(セパレーター・トラップ内蔵)
CV-COSシリーズ
蒸気の質を改善する
新しいタイプの制御弁の誕生です

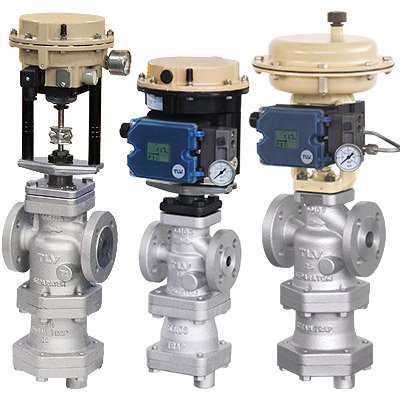

「蒸気の質」は生産工程で様々な問題の原因となる蒸気の乾き度の低下やゴミやスケールによる弁部のエロージョン、一次側に溜まったドレンが開弁時に引き起こすウォータハンマーなど、その品質の低下が生産性・品質・生産コストに直結します。 空気式制御弁CV-COSシリーズはコンパクトな空気動アクチュエーターを搭載した制御弁に、サイクロンセパレーターとフリーフロートスチームトラップを内蔵し、蒸気の圧力・温度・流量の制御と同時に蒸気の質を改善する、新しいタイプの制御弁です。
特長
セパレーター・トラップ一体構造による特長
- 蒸気中に含まれる水滴を98%の高効率で分離・排除*し、質の高い乾き蒸気をプロセスに供給
*流速30m/s以下の時 - ゴミやドレンの影響を受けにくいため、弁部のエロージョン、ゴミ噛みを低減し長寿命を実現
- 閉弁中もドレンを排除し、スケールの付着とウォーターハンマーの発生を軽減
アクチュエーター部の特長
- ノーレバータイプでポジショナーと一体構造のため、シンプルな外観
- ゼロ調整は工具なしで調整可能
デジタルポジショナーの特長(CV-C0S-16、CV-COS-20)
- パラメーターの設定でゼロ・スパン調整(オートチューニング)が可能
- 液晶モニターで弁開度やアラームなどを表示することが可能
グランド部の特長
- スプリング荷重式Vパッキングの自己調整機能がグランドのシール性能を長期維持
バルブ部の特長(CV-COS-20)
- 運転条件に合わせた最適なCv値の選択と、弁特性曲線(リニアまたはイコールパーセント)の選択が可能
用途
- 生蒸気使用設備やバッチ運転設備など質の高い蒸気を必要とするプロセスに最適
- 当社の調節計(SC-F71・SC-S21)とのセット使用で圧力・温度・流量などを制御
仕様(取扱説明書)
- ※取扱説明書など資料は同製品型式での最新版を掲載しています。
- ※内部の点検や清掃、不良時の開放や補修に必要な部品が一式セットになっている「点検・補修」はこちら。
型式 | 外観写真 | 接続 | 本体材質 | 適用流体 | 最高 使用圧力 PMO [MPaG] | 最高 使用温度 TMO [℃] | 弁特性 | 弁材質 | 一次 側圧力 [MPaG] | カタログ | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|
CV-COS | ![]() | フランジ | ねずみ鋳鉄 (FC250) | 蒸気 | 1.6 | 220 | イコール% 特性 | ステンレス鋼 | 1.6 | 製品仕様書 | 取扱説明書 | カタログ |

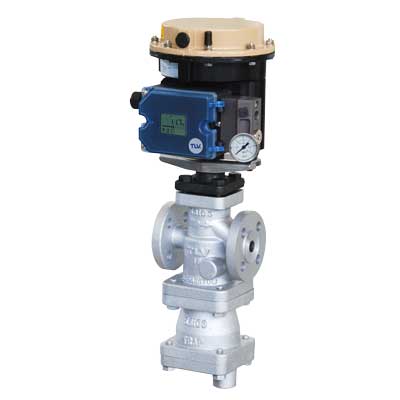

CV-COS-16 | ![]() | フランジ | 炭素鋼鋳鋼 (ASTM A216 Gr.WCB) | 蒸気 | 2.0 | 220 | イコール% 特性 | ステンレス鋼 | 2.0 | 製品仕様書 | バルブ部 電動ポジショナー | お問い合わせください |
ステンレス鋳鋼 (ASTM A351 Gr.CF8) | ||||||||||||

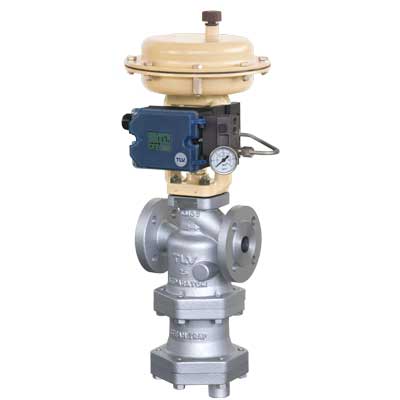

CV-COS-20 | ![]() | フランジ | 炭素鋼鋳鋼 (ASTM A216 Gr.WCB) | 蒸気 | 2.0 | 220 | イコール%特性 または リニア特性 | ステンレス鋼 | 2.0 | 製品仕様書 | バルブ部 電動ポジショナー アクチュエーター部 | |
ステンレス鋳鋼 (ASTM A351 Gr.CF8) |
