フリーフロート・ドレントラップ
SS1VGシリーズ/JAHシリーズ
各種気体配管・エア配管兼用の
ドレン排除用トラップ
各種気体使用設備のドレン排出に適したドレントラップです。
特長
安全操業・省エネルギー
高精度研磨フリーフロートを採用したフリーフロート構造です。
弁口は常に水封され、弁口からのガスの逃げはありません。
流入してくるドレンが少ない場合でも、フロート3点支持により、弁口はフロートに密接しており、ガスの逃げを許しません。
長寿命
フロートが高精度な真球なので、回転してあらゆる面でシールができ、長寿命です。
メンテナンスし易い
配管したままメンテナンス可能です。
用途
- 高圧ガス・高圧空気使用設備のドレン排除
仕様(取扱説明書)
- ※取扱説明書等資料は同製品型式での最新版を掲載しています。
- ※内部の点検や清掃、不良時の開放や補修に必要な部品が一式セットになっている「点検・補修」はこちら。
型式 | 外観写真 | 接続 | 本体材質 | 最高 使用圧力 PMO [MPaG] | 最高 使用温度 TMO [℃] | 弁座材質 | 最大 排出流量 [kg/h] | |||
---|---|---|---|---|---|---|---|---|---|---|

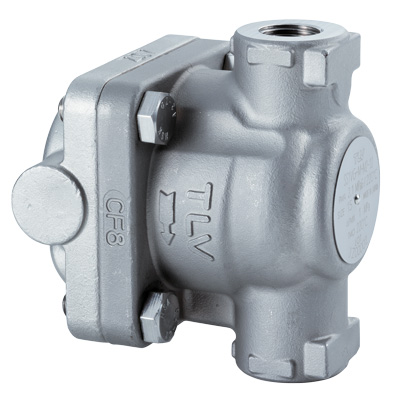

SS1VG-R | ![]() | ねじ込み | ステンレス鋳鋼 (ASTM A351 Gr. CF8) | 1.0 | 150 | FPM | 130 | 製品仕様書 | 取扱説明書 | カタログ |
ソケット ウェルド | ||||||||||
フランジ | ||||||||||
SS1VG-M | ねじ込み | ステンレス鋳鋼 (ASTM A351 Gr. CF8) | 2.1 | 220 | 金属*1 | 385 | ||||
ソケット ウェルド | ||||||||||
フランジ | ||||||||||
JAH5RG-R | ![]() | ねじ込み | 炭素鋼鋳鋼 (ASTM A216 Gr.WCB) | 2.2 | 150 | FPM | 270 | 製品仕様書 | 取扱説明書 | |
ソケット ウェルド | ||||||||||
フランジ | ||||||||||
JAH5RG-M | ねじ込み | 炭素鋼鋳鋼 (ASTM A216 Gr. WCB) | 4.6 | 425 | 金属*2 | 560 | ||||
ソケット ウェルド | ||||||||||
フランジ | ||||||||||
JAH7RG-R | ![]() | ソケット ウェルド | 炭素鋼鋳鋼 (ASTM A216 Gr. WCB) | 4.0 | 150 | FPM | 1380 | 製品仕様書 | 取扱説明書 | |
フランジ | ||||||||||
JAH7RG-M | ソケット ウェルド | 炭素鋼鋳鋼 (ASTM A216 Gr.WCB) | 4.6 | 425 | 金属*3 | 2000 | ||||
フランジ |
- *1 : 金属弁座の時は、必ず最低ドレン量0.5kg/hを確保してください。ドレン量の確保で金属弁座においても高いシールを発揮します。
- *2 : 金属弁座の時は、必ず最低ドレン量1kg/hを確保してください。ドレン量の確保で金属弁座においても高いシールを発揮します。
- *3 : 金属弁座の時は、必ず最低ドレン量5kg/hを確保してください。ドレン量の確保で金属弁座においても高いシールを発揮します。
