スクリュ式蒸気圧縮機

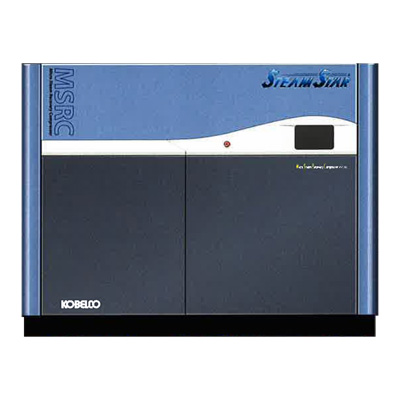

MSRC160L
使い道のない蒸気を圧縮して高圧蒸気に
蒸気の圧力はボイラーで発生させる時点で決定され、ボイラーから送り出された蒸気は減圧はできても昇圧はできませんでした。しかしスクリュ式小型蒸気発電機MSEGのスクリュ技術を用いて、低圧蒸気を機械的に圧縮して圧力を高める、蒸気用のコンプレッサーと言える圧縮機が登場しました。熱/電バランスの修正や廃蒸気回収に威力を発揮します。
特長
駆動用高圧蒸気不要で低圧蒸気を昇圧
電動のスクリュ圧縮機を用いて昇圧させるため、駆動用高圧蒸気が不要。ボイラー焚き圧の制限を受けず昇圧可能です。
高い昇圧性能で使い道のない蒸気を価値ある蒸気へ
0.05MPaG~0.10MPaGの蒸気を0.8MPaGまで昇圧可能です。もちろん飽和蒸気ですから圧力に応じた飽和温度が得られます。
蒸気量があまり増加しないため使いやすい
エゼクター方式では駆動蒸気量+吸入蒸気量が吐出蒸気量となるため、昇圧後の蒸気量が多くなりがちです。スクリュ圧縮機による昇圧では、昇圧後の蒸気量は昇圧前に比べて1割程度増加するだけなので使用先が見つけやすくなります。
用途
- 沸騰しているタンクの湯気解消
- タンクからのフラッシュ蒸気の昇圧・再利用
- 発電を主目的とした蒸気システムでの余剰蒸気を昇圧・再利用することによる熱/電バランスの改善
- 装置で使用後の使い道のない廃蒸気(低圧蒸気)を昇圧・再利用
仕様(取扱説明書)
- ※取扱説明書等資料は同製品型式での最新版を掲載しています。
- *1 : 実際の吸入蒸気量は各種条件により異なりますので、詳細はお問合せください。
