流体制御機器

廃蒸気熱交換器

SRシリーズ

廃蒸気の熱を温水として熱回収

無駄に捨てられる湯気の熱を温水に変換し、熱エネルギーを生産物の予洗水や予熱、洗瓶水や後洗瓶水に利用できます。
また、湯気を屋内で処理できるので、排気ダクトや配管が設置不要になり設備費が低減できます。

特長

省エネルギー

密閉型熱交換器に匹敵する熱交換能力があり、これまで廃棄していた熱を有効利用できます。

扱い易い

蒸気使用装置に背圧をかけないので、プロセスに支障を来たさず廃熱回収ができます。
大気開放型なので圧力容器等の法規制を受けず経済的です。
蒸気の凝縮により自然に廃蒸気の流れができるため、蒸気吸引の為の動力は不要です。

用途

  • 背圧をかけられないプロセスの蒸気の熱回収
    • スチーマー・セット機・蒸し器・殺菌機・加硫釜等からの廃蒸気熱回収
  • 給水タンクからの再蒸発蒸気処理
  • 湯気の立ち込めた環境からの湯気の回収による作業環境改善

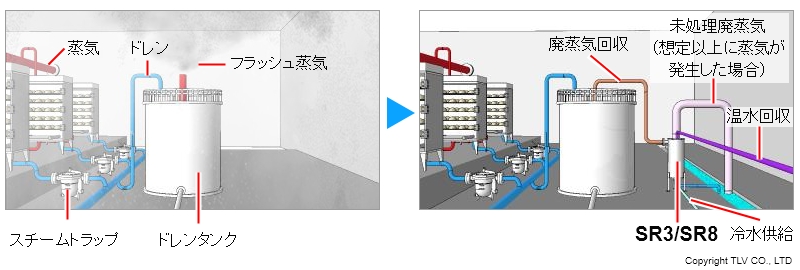

SR-3/SR-8の用途

仕様(取扱説明書)

  • ※取扱説明書等資料は同製品型式での最新版を掲載しています。
型式外観写真蒸気入口接続本体/熱交換部材質最高
使用圧力
PMO
[MPaG]
最高
使用温度
TMO
[℃]
最大
処理蒸気量
[kg/h]
製品
仕様書
※取扱
説明書
カタログ
本体
(シェル側)
コイル
(チューブ側)
SR-3フランジステンレス鋼
(SUS304)
01.0100300製品仕様書取扱説明書カタログ
SR-8フランジステンレス鋼
(SUS304)
01.0100800
