サーモスタティック・スチームトラップ
Lシリーズ/LVシリーズ
蒸気とドレンの温度差で作動するスチームトラップ
X-エレメントが採用されたバランスドプレッシャータイプのサーモスタティックトラップです。
特長
“X－エレメント”を採用
L・LVシリーズ全製品に感温液封入の開閉弁機構 “X－エレメント” を採用。
X-エレメントは標準型の飽和温度マイナス約6℃で開閉するタイプと、飽和温度マイナス約22℃で開閉するタイプがあります。
※LV8,LV8-HCは飽和温度マイナス2℃で開閉します
生産性の向上
X－エレメントが、低温空気・低温ドレンを急速に排出するだけでなく高温空気も排気します。その結果、蒸気流入が促され、立上げ時間を短縮します。
装置に安心
フェイルオープン構造のX－エレメントは故障時でも、弁を開弁するように設計されており、装置の加熱を阻害することなく運転を続けることができます。
長寿命
配管の錆・スケールがトラップに流入したとしても、大きな弁口からドレンと一緒に排出されるので、錆・スケールによる弁口の詰まりが発生し難くなっています。
用途
様々な用途にお使い頂けます。
- 空調
- スチームトレース
- 蒸気加熱装置 など
仕様（取扱説明書）
- ※取扱説明書など資料は同製品型式での最新版を掲載しています。
- ※内部の点検や清掃、不良時の開放や補修に必要な部品が一式セットになっている「点検・補修」はこちら。
| 型式 | 外観写真 | 接続 | 取付方向 | 本体材質 | 最高 使用圧力 PMO [MPaG] | 最高 使用温度 TMO [℃] | 最大 排出流量 [kg/h] | 逆止弁 | カタログ | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| L21S |  | ねじ込み | 水平配管 | 炭素鋼鍛鋼(ASTMA105/A105M) | 2.1 | 235 | 770 | X | 製品仕様書 | 取扱説明書 | カタログ |
| ソケットウェルド | |||||||||||
| フランジ | |||||||||||
| L21SC |  | ねじ込み | 水平配管 | 炭素鋼鍛鋼(ASTMA105/A105M) | 2.1 | 235 | 660 | O | 製品仕様書 | 取扱説明書 | |
| ソケットウェルド | |||||||||||
| フランジ | |||||||||||
| L32S | | ねじ込み | 水平配管 | 炭素鋼鍛鋼(ASTMA105/A105M) | 3.2 | 240 | 530 | X | 製品仕様書 | 取扱説明書 | |
| ソケットウェルド | |||||||||||
| フランジ | |||||||||||
| L32SC | | ソケットウェルド | 水平配管 | 炭素鋼鍛鋼(ASTMA105/A105M) | 3.2 | 240 | 470 | O | 製品仕様書 | 取扱説明書 | |

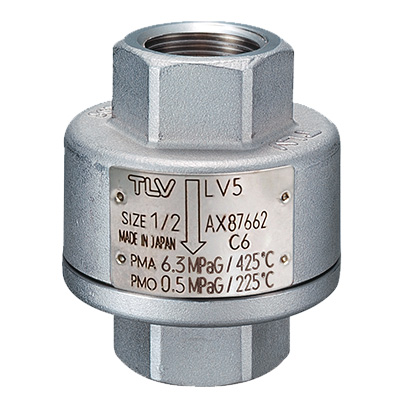

| LV5 |  | ねじ込み | 垂直配管 | ステンレス鋳鋼(ASTMA351Gr.CF8) | 0.5 | 225 | 720 | X | 製品仕様書 | 取扱説明書 | |
| 鍛造用黄銅(C3771) | 200 | ||||||||||
| LV8 |  | ねじ込み | 垂直配管 | ステンレス鋳鋼(ASTMA351A351MGr.CF8) | 0.8 | 227 | 740 | X | 製品仕様書 | 取扱説明書 | |
| LV8-HC | 1000 | ||||||||||
| LV13 |  | ねじ込み | 垂直配管 | 鍛造用黄銅(C3771) | 1.3 | 200 | 660 | X | 製品仕様書 | 取扱説明書 | |
| LV13L |  | ねじ込み | アングル型 | 鍛造用黄銅(C3771) | 1.3 | 200 | 720 | X | 製品仕様書 | 取扱説明書 | |
| LV13N |  | ねじ込み | 水平配管 | 鍛造用黄銅(C3771) | 1.3 | 200 | 720 | X | 製品仕様書 | 取扱説明書 | |
| LV21 |  | ねじ込み | 垂直配管 | ステンレス鋳鋼(ASTMA351Gr.CF8) | 2.1 | 235 | 680 | X | 製品仕様書 | 取扱説明書 |
