    フリーボールバケット・スチームトラップ

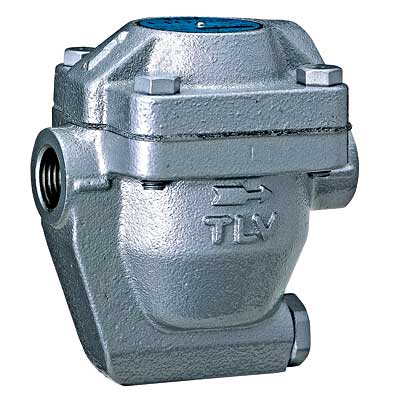

    UFO3シリーズ

    フリーボールバケットを用いた
    下向きバケット・スチームトラップ

    バケットそのものをダイレクトに弁体として機能させる下向きバケット式スチームトラップです。レバーやヒンジがないシンプル構造で、フリーボールバケット全周がシール面となるので集中摩耗がなく、長寿命です。



    特長

    装置の加熱効率・生産性の向上

    ドレンが流入すれば、フリーボールバケットの浮力が低下して弁を開弁します。
    蒸気が流入すれば、浮力が大きくなり、浮いて弁を閉弁します。
    ドレンの流入量にあわせて、ドレンを速やかに連続排出します。
    装置の立上げ時に流入してくる低温の空気は、自動ブローオフ機構により排気されるので、装置が早く蒸気雰囲気になり立上げ時間が短縮します。

    長寿命

    ボールバケットは高精度な真球の一部分を使用しており、さまざまな面がシール面となるため局所磨耗がなく長寿命です。

    用途

    下向きバケット式のため、次の用途に適します。

    • スチームロッキングの可能性があるプロセス、バッチ運転プロセス
      • 熱交換器
      • シリンダードライヤー
      • 加熱機
      • プレス機など

    仕様(取扱説明書)

    • ※取扱説明書等資料は同製品型式での最新版を掲載しています。
    • ※内部の点検や清掃、不良時の開放や補修に必要な部品が一式セットになっている「点検・補修」はこちら。
    型式外観写真接続本体材質最高
    使用圧力
    PMO
    [MPaG]
    最高
    使用温度
    TMO
    [℃]
    最大
    排出流量
    [kg/h]
    製品
    仕様書
    ※取扱
    説明書
    カタログ
    UFO3-BNねじ込みダクタイル鋳鉄
    (FCD450)
    1.6220310製品仕様書取扱説明書カタログ
    UFO3F-BNフランジねずみ鋳鉄
    (FC250)
