メンテナンス機器

レーザー軸芯出し器(ハイエンド)

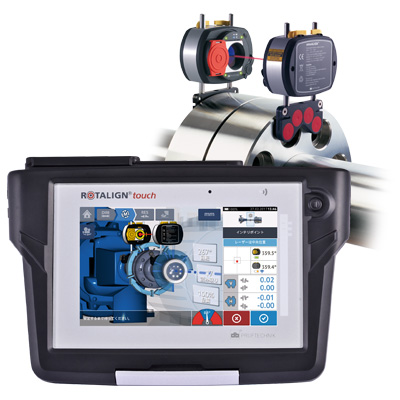

ROTALIGN TOUCH(ロータラインタッチ)

大型、縦型、スペーサーを持つ設備、機械列などあらゆる回転機の
高度な芯出しが可能な最上位モデル

正確な芯出し(アライメント) は設備の長寿命化、メンテナンスコストの低減、生産機会損失の回避に繋がります。
レーザーを使った芯出しシステムは、複雑なアライメント作業が誰でも簡単・正確に行え、工期も大幅に短縮。中でもハイエンドモデルであるROTALIGN TOUCH(ロータライン タッチ)は、マルチタッチスクリーン採用による簡単・スムーズな操作が可能で、測定結果に悪影響を及ぼす振動やカップリングのバックラッシュも検出でき、大型、縦型、機械列、スペーサーを持つ設備、機械などあらゆる回転機の芯出しが高精度に行えます。
カメラ機能付き、Wi-Fi機能付き、カメラ/Wi-Fi機能付きの3つのバリエーションから選択でき、情報のリアルタイム化や設備管理の識別、メンテナンス状態の確認が効率的に行えます。

この製品を使用したTTSの診断サービスのご案内はこちら

特長

誰でも簡単・すぐに使える操作性
  • コンピューターによる芯出し量・修正量計算
  • タッチスクリーンによる簡単操作に加え、作業手順が順次図示されるので、作業の標準化、人材の短期養成が可能
高精度な芯出し
  • カップリング間隔が10mでもダレによる誤差なしに正確に測定し、高精度の芯出し可能
  • カップリングのバックラッシュや、レーザー発射器・検出器の角度位置、たおれ、周囲の振動など様々な計測に関係するデータを測定し、測定の影響要因を可視化できるので、誰にでも、より正確な測定が可能
  • ライブトレンド機能で芯出し後、運転開始時のアライメント変化(ホットアライメント)を確認
選べる3つのバリエーション
  • 機能に応じてカメラ機能付き、Wi-Fi機能付き、カメラ/Wi-Fi機能付きの3つから選択可能
  • 記録用の写真を撮影(カメラ機能付きのみ)
  • クラウド接続が可能。クラウドを通じ、各地の芯出し情報を共有し、監視やレポート作成が可能。(Wi-Fi機能付きのみ)
  • RFIDで、コントロールユニットに保存されている各対象機器の作業ファイルを識別してデータを更新できるため、作業時間の短縮、機器の取り違えも防止(Wi-Fi機能付きのみ)

用途

  • 小型から大型の回転機のカップリング芯出し作業
    • ポンプ・ブロワー
  • 中間軸のある中 ・ 大型回転機
    • クーリングタワー・圧延機・コンプレッサー・ガスタービン・蒸気タービン
  • 横型・縦型回転機
使用例
石油・石油化学効果仕様

エチレン チャージガス
コンプレッサー
アライメントに必要な時間を50%短縮できた。
「タービン~MP」と「MP~LP」と「LP~HP」の3箇所のカップリングで3日が1.5日に短縮できた。
これによってプラントの立ち上げを1日早くできた。
タービン容量 : 25,000kW

これはほんの一例です。これ以外にも以下では多くの使用例をご紹介してます。

その他の使用例はこちら

仕様(取扱説明書)

  • ※取扱説明書など資料は同製品型式での最新版を掲載しています。
型式外観写真概要製品仕様書※取扱説明書カタログ
ROTALIGN
TOUCH
(ロータラインタッチ)
手袋をはめたまま操作可能なタッチパネルで使い勝手が大幅に向上した横型・縦型両タイプの回転機に対応するレーザー式シャフトアライメントシステム。
豊富な機能を標準装備し、バックライト付カラー液晶で完全日本語表示可能。5メガピクセルカメラ内蔵タイプやWi-Fiを介してクラウド接続が可能なタイプも選択可能。
製品仕様書お問い合わせくださいカタログ
3種類のバリエーション
カメラ機能付きWi-Fi機能付きカメラ/Wi-Fi機能付き
レーザー軸芯出し器のラインアップ

レーザー軸芯出し器には、ハイエンドモデルのROTALIGN TOUCH以外にも、ミドルレンジ(OPTALIGN TOUCH)があります。用途に合わせてお選びください。

ハイエンド

ロータライン タッチ ROTALIGN TOUCH

製品仕様書
ミドルレンジ

オプタライン タッチ OPTALIGN TOUCH

製品仕様書

各機種の基本性能比較はこちら

5分で分かるレーザー軸芯出し器! ROTALIGN TOUCH 簡単操作ガイド

レーザー軸芯出し器のハイエンド機 ROTALIGN TOUCHの基本操作を動画で解説しています。
再生ボタンをクリックし、フォームに必要事項をご記入いただくと、動画視聴用のリンクをメールアドレス宛てにお送りします。

メンテナンス機器ユーザーサイト

レーザー軸芯出し器等を購入されたユーザー様 向けに、最新の取扱説明書やソフトウェア(ファームウェア) のダウンロード、製品登録、機器校正(キャリブレーション)案内、 アライメント・セミナー情報等をご案内しています。

アクセス方法が変更になりました

レーザー軸芯出し器等を購入されたユーザー様向けの情報は「ユーザー名」と「パスワード」による認証が必要です。
※新規登録をご希望の方、またはパスワードがご不明な方はこちらからお問い合わせください。グループ会社のTTSが回答します。

ログインはこちら



出張デモサービスをぜひご利用ください

実際に現場で診断・計測業務を行っているプロの診断員がご説明します。
お申し込みの際は、フォームのお問い合わせ欄に「ロータラインタッチ デモ希望」とご記入ください。



アライメントの小冊子 laser storyのお申し込みはこちら
