流体制御機器
マニフォールド
Mシリーズ/V1シリーズ/V2シリーズ
蒸気ラインの合理化をご提案
マニフォールドとは、蒸気配管の分岐点やドレン配管の集合点を集約したものであり、小型のヘッダーとバルブを組み合わせた配管パッケージです。
プラントを新設する際、マニフォールドを設計に組み込めば、
- 設計を標準化して効率を上げたい
- 現場施工日数を短縮したい
- 溶接・検査の工数を減らしたい
このような課題を一挙に解決。配管を合理的に管理し、クリーンで安全なプラントとすることができます。
特長
設計工数、配管施工工数の低減
蒸気もしくはドレン配管をマニフォールドにつなぐだけでコンパクトな配管を実現。設計や配管施工の工数を低減し、メンテナンス性を向上させます。
バルブとスチームトラップをマニフォールドにパッケージ化することによって、管理の合理化を実現。設置後の操作や点検・メンテナンスが容易です。
最適なバルブとスチームトラップをパッケージに採用
バルブには「ベローズバルブ」または「ピストンバルブ」、スチームトラップには「省エネ・長寿命のフリーフロート式スチームトラップ」と「メンテナンス性に優れたスケール除去機能付温調トラップ」を標準で採用。
堅牢鍛造ボディー
マニフォールドのボディーには高耐久、長寿命の鍛造製を採用しており、メンテナンスにかかるコスト・労力を削減します。
豊富なラインアップ
用途に合わせてマニフォールド単体、バルブ付、バルブとスチームトラップ付の3種類。 また配管分岐数は4本、8本、12本と幅広くラインアップ。その他、お客様のご要望の設計も可能です。
用途
- トレース・蒸気主管の分岐・集合。
蒸気主管から分岐する蒸気配管数が多く、またドレン回収管に集まるドレン配管数が多いトレース配管に最適です。
仕様(取扱説明書)
- ※取扱説明書等資料は同製品型式での最新版を掲載しています。
- ※内部の点検や清掃、不良時の開放や補修に必要な部品が一式セットになっている「点検・補修」はこちら。
型式 | 外観写真 | 接続 | 配管の分岐数 (Way) | 本体材質 | 最高 使用圧力 PMO [MPaG] | 最高 使用温度 TMO [℃] | カタログ | ||||
---|---|---|---|---|---|---|---|---|---|---|---|
スチーム出口配管(*1) または ドレン入口配管(*2) または ドレン入出口配管(*3) | スチーム入口配管(*1) または ドレン回収出口配管(*2) | ドレン配管(*1) または ブロー配管(*2) | |||||||||

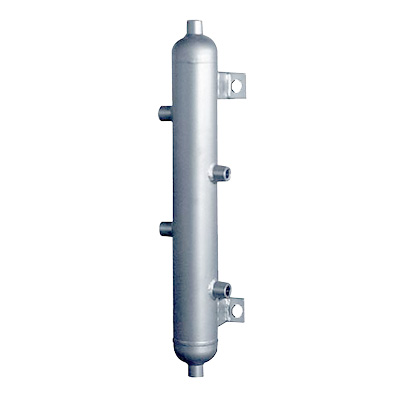

M4S | ![]() | ねじ込み | ソケットウェルド | ねじ込み | 4 | 炭素鋼鋼管 (STPG370) | 4.0 | 350 | 製品仕様書 | お問合せ ください | カタログ |
ソケットウェルド | |||||||||||

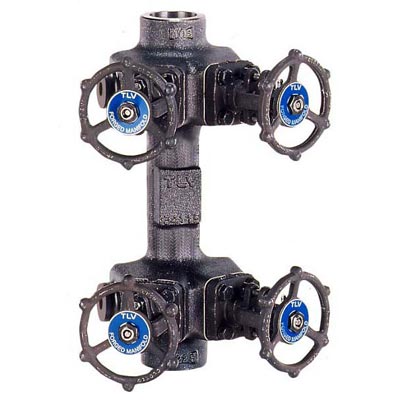

M4 | ![]() | ねじ込み | ソケットウェルド | ソケットウェルド | 4 | 炭素鋼鍛鋼 (ASTM A105) | 5.0 | 400 | 製品仕様書 | 取扱説明書 | |
ソケットウェルド | |||||||||||

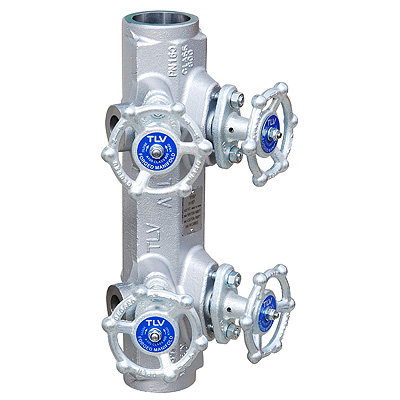

M4P | ![]() | ねじ込み | ソケットウェルド | ソケットウェルド | 4 | 炭素鋼鍛鋼 (ASTM A105) | 7.67 | 425 | 製品仕様書 | 取扱説明書 | |
ソケットウェルド | |||||||||||
V1 | ![]() | ねじ込み | - | - | - | ステンレス鋼 (SUS304) | 4.6 | 425 | 製品仕様書 | 取扱説明書 | |
ソケットウェルド | - | - | - | ||||||||
V2 | ねじ込み | - | - | - | ステンレス鋼 (SUS304) | 4.6 | 425 | ||||
ソケットウェルド | - | - | - | ||||||||

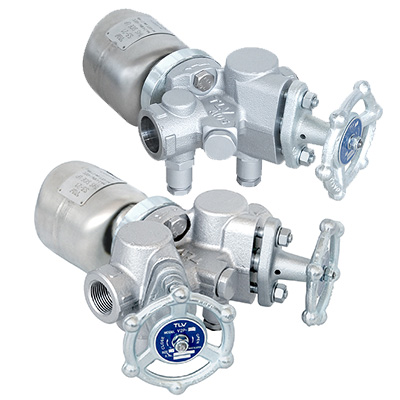

V1P | ![]() | ねじ込み | - | - | - | 炭素鋼鍛鋼 (ASTM A105) または ステンレス鋼鍛鋼 (ASTM A182 F304) | 5.0 | 425 | 製品仕様書 | 取扱説明書 | |
ソケットウェルド | - | - | - | ||||||||
V2P | ねじ込み | - | - | - | 炭素鋼鍛鋼 (ASTM A105) または ステンレス鋼鍛鋼 (ASTM A182 F304) | 5.0 | 425 | ||||
ソケットウェルド | - | - | - |
- *1 : スチーム用に使用の場合
- *2 : コンデンセート用に使用の場合
- *3 : V1・V2・V1P・V2Pの場合
