測定ポイントに設置した発信器・計測器からのデータをPLCで受けます。計測データの種類や系統に関係なく隣接して設置されている計器をPLCに接続することができます。PLCのデータはLANを経由してエネルギー管理ソフトEB2がインストールされたデータ収集用サーバーが収集し、エネルギー種類や管理部門ごとに集計すると同時に、データベースにデータを蓄積していきます。

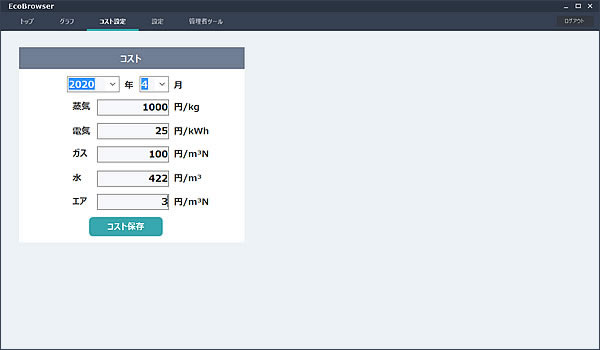

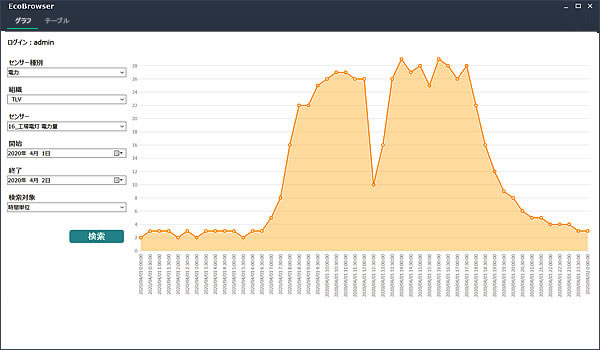

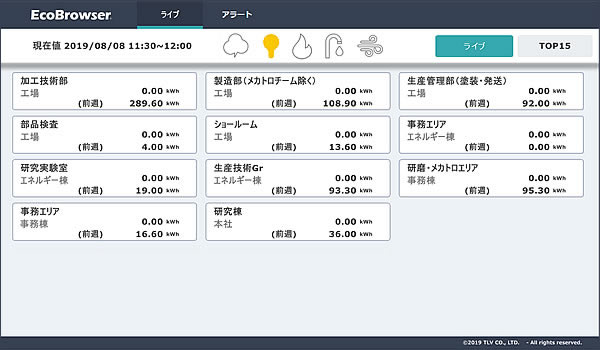

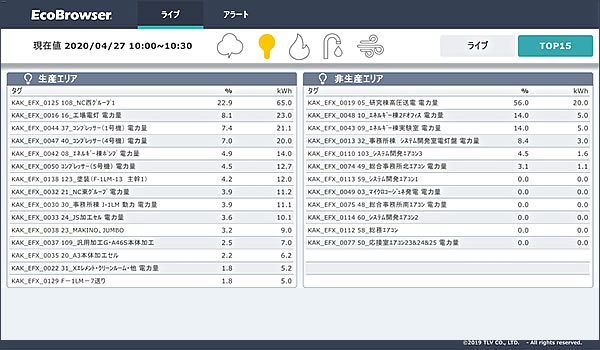

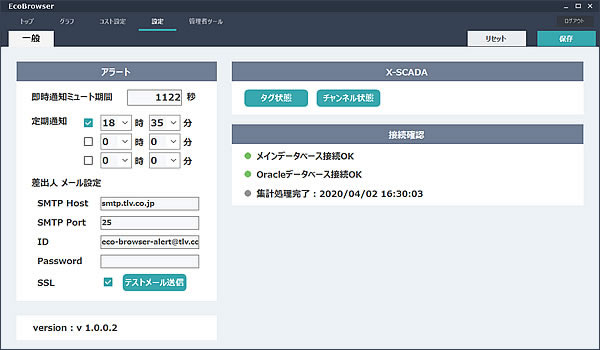

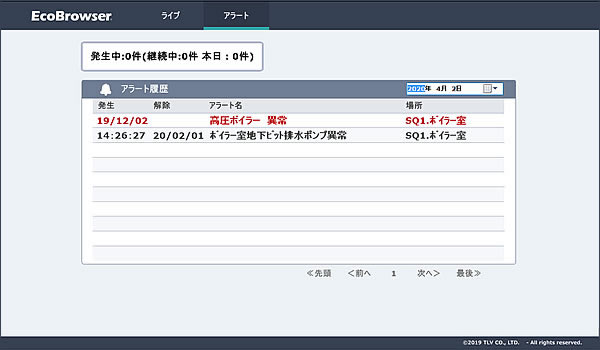

一般ユーザーはイントラネットに接続されていればパソコンやタブレット端末のWebブラウザにて毎月の原単位や部門ごとの現在のエネルギー消費量、アラートの一覧を閲覧することができます。管理者はデータ収集用サーバーのEB2を使用して、瞬時値の確認やトレンドグラフのチェック、警報の設定や、異常値のデータ修正などが可能です。

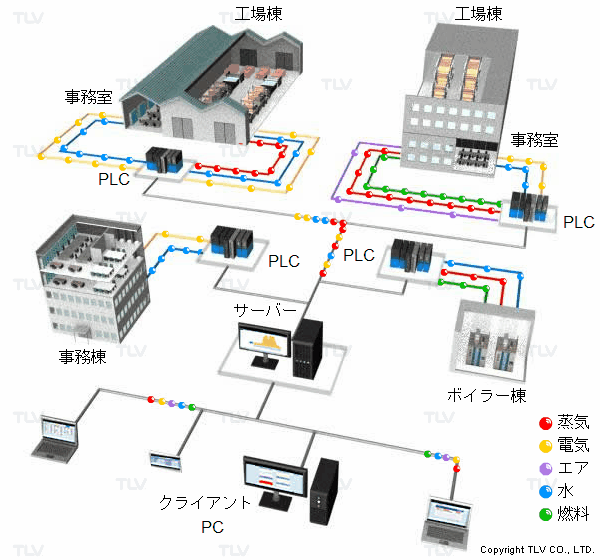

EcoBrowserシステムの概念を下図に示します。
