Bei Schwimmer-Kondensatableitern spielt die Ventilsitzgröße eine wichtige Rolle.

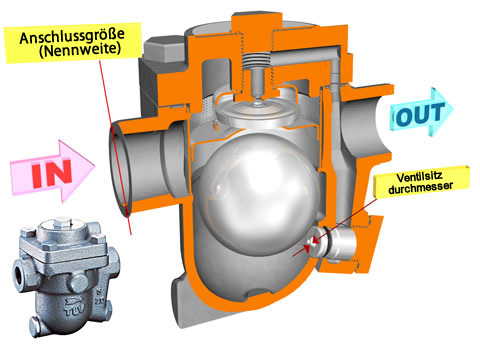

Der Ventilsitz ist die Stelle mit dem engsten Strömungsquerschnitt im Kondensatableiter. Für den TLV Freischwimmer-Kondensatableiter J3X mit der Anschlussnennweite DN15 (15mm bzw. 1/2") gibt es beispielsweise Ventilsitze mit einem lichten Durchmesser von 2-3 mm oder weniger. Der Öffnungsquerschnitt ist hier also deutlich kleiner als am Anschluss an die Rohrleitung.

Die Rohrleitung ist für eine Zweiphasen-Strömung aus Flüssigkeit und Dampf ausgelegt, während der Ventilsitz im Kondensatableiter nur für die Durchströmung mit dem flüssigen Kondensat bemessen ist. Bei 2 bar Differenzdruck kann beispielsweise durch einen Ventilsitz mit einem Durchmesser von 2-3 mm etwa 350 kg/h Kondensat abgeleitet werden. Das ist eine ausreichende Menge für einen kleinen Dampfverbraucher mit einem Kondensatanschluss der Nennweite DN15 (1/2"). Die meisten Schwimmer-Kondensatableiter beinhalten darüber hinaus auch einen thermischen Entlüfter, der die Durchsatzkapazität noch erhöht.

Mit größerem Ventilsitzdurchmesser steigt erwartungsgemäß die Durchsatzleistung. Allerdings muss dann zur Erhaltung der Funktion bei gleichem Differenzdruck die Schwimmerkugel größer gewählt werden, so dass letztendlich auch das Kondensatableiter-Gehäuse größer sein muss.

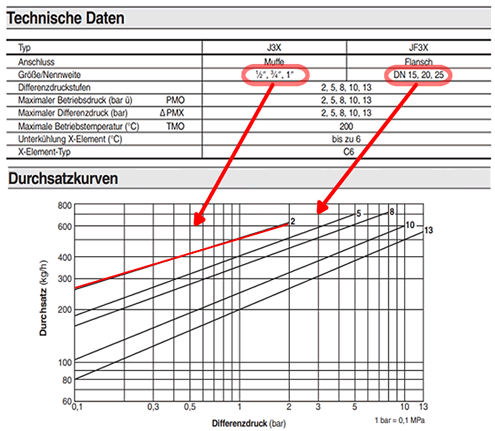

Für die meisten mechanischen Kondensatableiter ist die Größe des Ventilsitzes und weniger die Anschlussnennweite maßgeblich für die Durchsatzleistung. Aus dem oben dargestellte Durchsatzdiagramm des Freischwimmer-Kondensatableiters J3X wird deutlich, dass die Durchsatzkapazität für die jeweilige Differenzdruckstufe (Ventilsitzgröße) bei einem bestimmten Differenzdruck unabhängig von der Anschlussnennweite ist.

Für das Zusammenspiel aus Durchsatzkapazität, Ventilsitzdurchmesser und Schwimmerkugelgröße sind die Öffnungs- und Schließkräfte im Kondensatableiter von Bedeutung. Erfahren Sie mehr dazu unter Schwimmer-Kondensatableiter und Ventilsitzgröße (Teil 2).
