蒸気用空気式制御弁（セパレーター・トラップ内蔵）
PN-COS-16
ドレンを分離し質の高い蒸気を供給（高性能サイクロンセパレーターを内蔵）
制御弁内部にスケールや錆などの異物やドレンを入れないことが、信頼性と耐久性を高める上で重要です。
旋回式セパレーターは一次側から流入するドレンの98％を強制的に分離排除するため、ドレンによる弁部等のエロージョンが極めて発生しにくくなります。

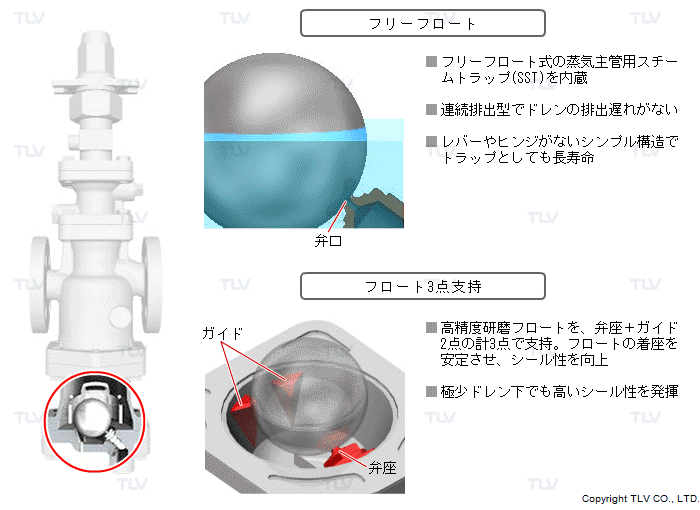

流入するドレンを連続排出（フリーフロート・スチームトラップを内蔵）
内蔵するフリーフロート・スチームトラップが速やかにドレンを連続排出するため、蒸気や空気にドレンが混じりません。
ドレンを分離し連続排出しなければならない理由
蒸気配管中のドレン水滴を確実に分離・排除するには、ドレンポットを使用してスチームトラップを付けるだけでは不十分です。
ドレンポットだけでは完全に分離できないため、蒸気配管の中は沢山のドレンが流れています
蒸気が配管の中を高速で流れると、巻き上げられたドレン水滴はドレンポットに落ちずに後方へ流れていきます。
ドレン水滴によるエロージョン
制御弁を通過する蒸気中にドレンが多く含まれていると、蒸気の流速によって運ばれるドレン水滴が制御弁のシート部に非常に高速でぶつかり、エロージョンを引き起こします。そのため短期間でシール性能が劣化します。
スケールや錆を除去し、質の高い蒸気を供給（ストレーナーを内蔵）
さびくずなど大きな異物を制御弁内に流入させることがないようにスクリーンを内蔵しています。
スケールや錆を除去しなければならない理由
蒸気中に含まれるスケールや錆は、制御弁内部のピストンやパイロットバルブなどの摺動部の隙間に入り込み、部品がスムーズに動けなくなることがあります。
