流体制御機器
蒸気輸送配管用フリーフロート・スチームトラップ
SSシリーズ/JHSシリーズ/SH5VL
極少ドレンでも蒸気を漏らさない
省エネ型トラップ
蒸気輸送配管用途の特長として、発生するドレン量が少ない、運転時間が長い、屋外設置も多いなどが挙げられます。そのためスチームトラップには、ドレン排出作動時の蒸気ロスが少なく、長期間安定して性能を維持できることが求められます。SSTシリーズはこれを考慮し、蒸気輸送配管用途に最適な設計がなされたスチームトラップシリーズです。
1分でSSTシリーズをご紹介!(1分03秒)
特長
省エネルギー
フリーフロート構造です。弁口は常に水封され、弁口からの蒸気の逃げはありません。また、過熱蒸気配管など流入してくるドレンが少ない場合でも、フロート3点支持により、弁口はフロートに密接しており、蒸気の逃げを許しません。
立上げ時のトラブル防止
立上げ時に流入してくる低温エアーを自動ブローオフ機構が弁口を全開にして排気します。初期エアーによる詰まりの問題を防止します。
長寿命
フロートが高精度な真球なので、回転してあらゆる面でシールするので長寿命です。
用途
- 省エネルギー・耐久性を求める蒸気輸送配管
- トレースなど
- 高温高圧の蒸気輸送配管(SH5VL)
仕様(取扱説明書)
- ※取扱説明書など資料は同製品型式での最新版を掲載しています。
- ※内部の点検や清掃、不良時の開放や補修に必要な部品が一式セットになっている「点検・補修」はこちら。
型式 | 外観写真 | 接続 | 取付方向 | 本体材質 | 最高 使用圧力 PMO [MPaG] | 最高 使用温度 TMO [℃] | 最大 排出流量 [kg/h] | エアベント | カタログ | ||
---|---|---|---|---|---|---|---|---|---|---|---|
JH3S-B | ![]() | ねじ込み | 水平配管 | ステンレス鋳鋼(ASTMA351Gr.CF8) | 3.2 | 350 | 425 | O | 製品仕様書 | 取扱説明書 | カタログ |
ソケットウェルド | |||||||||||
フランジ | |||||||||||
JH5SH-B | ![]() | ソケットウェルド | 水平配管 | ステンレス鋳鋼(ASTMA351Gr.CF8) | 6.5 | 425 | 160 | O | 製品仕様書 | 取扱説明書 | |
フランジ | |||||||||||
JH5SH-P | ![]() | ソケットウェルド | 水平配管 | ステンレス鋳鋼(ASTMA351Gr.CF8) | 6.5 | 425 | 160 | X | 製品仕様書 | 取扱説明書 | |
フランジ | |||||||||||
JH5SL-B | ![]() | ねじ込み | 水平配管 | ステンレス鋳鋼(ASTMA351Gr.CF8) | 4.6 | 425 | 710 | O | 製品仕様書 | 取扱説明書 | |
ソケットウェルド | |||||||||||
フランジ | |||||||||||
JH5SL-P | ![]() | ねじ込み | 水平配管 | ステンレス鋳鋼(ASTMA351Gr.CF8) | 4.6 | 425 | 710 | X | 製品仕様書 | 取扱説明書 | |
ソケットウェルド | |||||||||||
フランジ | |||||||||||
SH5VL | ![]() | ソケットウェルド | 垂直配管 | 炭素鋼鋳鋼(ASTMA216Gr.WCB) | 6.5 | 425 | 630 | O | 製品仕様書 | 取扱説明書 | |
フランジ | |||||||||||

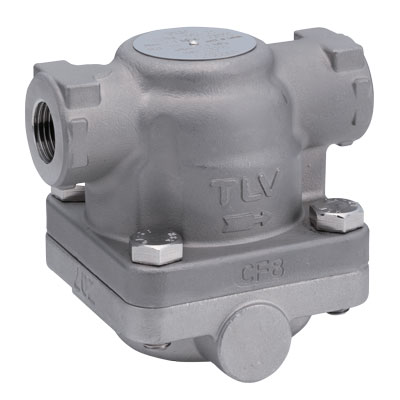

SS1NH | ![]() | ねじ込み | 水平配管 | ステンレス鋳鋼(ASTMA351Gr.CF8) | 2.1 | 400 | 205 | O | 製品仕様書 | 取扱説明書 | |
ソケットウェルド | |||||||||||
フランジ | |||||||||||
SS1NL | ![]() | ねじ込み | 水平配管 | ステンレス鋳鋼(ASTMA351Gr.CF8) | 2.1 | 220 | 205 | O | 製品仕様書 | 取扱説明書 | |
ソケットウェルド | |||||||||||
フランジ | |||||||||||

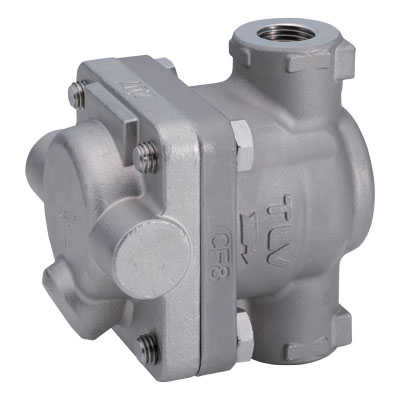

SS1VH | ![]() | ねじ込み | 垂直配管 | ステンレス鋳鋼(ASTMA351Gr.CF8) | 2.1 | 400 | 205 | O | 製品仕様書 | 取扱説明書 | |
ソケットウェルド | |||||||||||
フランジ | |||||||||||
SS1VL | ![]() | ねじ込み | 垂直配管 | ステンレス鋳鋼(ASTMA351Gr.CF8) | 2.1 | 220 | 205 | O | 製品仕様書 | 取扱説明書 | |
ソケットウェルド | |||||||||||
フランジ | |||||||||||
SS3N | ![]() | ねじ込み | 水平配管 | ステンレス鋼(ASTMA240Type316L) | 2.1 | 400 | 310 | O | 製品仕様書 | 取扱説明書 | |
ソケットウェルド | |||||||||||
フランジ | |||||||||||
SS3V | ![]() | ねじ込み | 垂直配管 | ステンレス鋼(ASTMA240Type316L) | 2.1 | 400 | 310 | O | 製品仕様書 | 取扱説明書 | |
ソケットウェルド | |||||||||||
フランジ | |||||||||||
SS5NH | ![]() | フランジ | 水平配管 | ステンレス鋼(ASTMA240Type316L) | 4.6 | 425 | 240 | O | 製品仕様書 | 取扱説明書 | |
SS5VH | ![]() | フランジ | 垂直配管 | ステンレス鋼(ASTMA240Type316L) | 4.6 | 425 | 240 | O | 製品仕様書 | 取扱説明書 |
