レーザー軸芯出し器（ハイエンド）

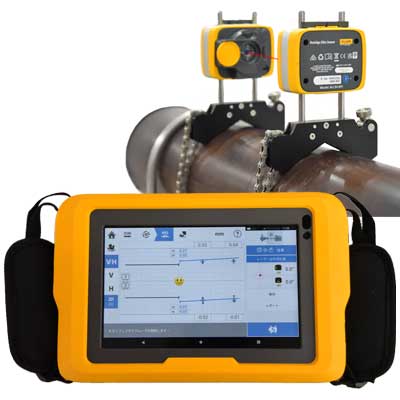

RotAlign Elite（ロータラインエリート）

仕様

大型、縦型、スペーサーを持つ設備、機械列などあらゆる回転機の
高度な芯出しが可能な最上位モデル

正確な芯出し（アライメント）は設備の長寿命化、メンテナンスコストの低減、生産機会損失の回避に繋がります。
レーザーを使った芯出しシステムは、複雑なアライメント作業が誰でも簡単・正確に行え、工期も大幅に短縮。中でもハイエンドモデルであるRotAlign Elite（ロータラインエリート）は、タッチパネルによる簡単・スムーズな操作が可能で、測定結果に悪影響を及ぼす振動やカップリングのバックラッシュも検出でき、大型、縦型、機械列、スペーサーを持つ設備、機械などあらゆる回転機の芯出しが高精度に行えます。
用途に合わせスターター、スタータープラス、アドバンスド、エキスパートの4つのモデルから選択でき、情報のリアルタイム化や設備管理の識別、メンテナンス状態の確認が効率的に行えます。

この製品を使用したTTSの診断サービスのご案内はこちら

特長

誰でも簡単・すぐに使える操作性

コンピューターによる芯出し量･修正量計算
タッチパネルによる簡単操作に加え、作業手順が順次図示されるので、作業の標準化、人材の短期養成が可能
RFID機能により対象機器ごとの作業ファイルを識別し、データ更新が可能。作業時間の短縮と機器取り違えを防止
従来機と比較し、タブレットは大画面・高解像度化しつつ、筐体は小型化し約50%軽量化。さらにレーザー発射器・検出器のバッテリー持続時間も向上し、測定の利便性が増加。

正確な測定とデータの保存・活用

カップリング間隔が10mでもダレによる誤差なしに正確に測定し、高精度の芯出し可能
測定データをもとに、芯出し量および修正量を自動計算
測定データはデバイスに保存可能。Googleアカウントにログインすることで、Gmailでの送信やGoogleドライブへの直接保存など、クラウド管理に対応

選べる4つのモデルで高精度な芯出し

機能に応じてスターター、スタータープラス、アドバンスド、エキスパートの4つから選択可能
下位モデルを選択しても購入後アップグレードすることが可能。アップグレードごとに使用できる機能が増加します。
カップリングのバックラッシュや、レーザー発射器・検出器の角度位置、たおれ、周囲の振動など様々な計測に関係するデータを測定し、測定の影響要因を可視化できるので、誰にでも、より正確な測定が可能(アドバンスド、エキスパートのみ）
ライブトレンド機能で芯出し後、運転開始時のアライメント変化（ホットアライメント）を確認（エキスパートのみ）

用途

小型から大型の回転機のカップリング芯出し作業
- ポンプ・ブロワー
中間軸のある中･大型回転機
- クーリングタワー・圧延機・コンプレッサー・ガスタービン・蒸気タービン
横型・縦型回転機

使用例

石油・石油化学	効果	仕様
エチレンチャージガスコンプレッサー	アライメントに必要な時間を50％短縮できた。「タービン～MP」と「MP～LP」と「LP～HP」の3箇所のカップリングで3日が1.5日に短縮できた。これによってプラントの立ち上げを1日早くできた。	タービン容量： 25,000kW

これはほんの一例です。これ以外にも以下では多くの使用例をご紹介しています。

その他の使用例はこちら

仕様（取扱説明書）

※取扱説明書など資料は同製品型式での最新版を掲載しています。

型式	外観写真	概要	製品仕様書	※取扱説明書	カタログ
NEW RotAlign Elite （ロータラインエリート）		タッチパネルでデータの入力・操作が直感的に行える横型・縦型両タイプの回転機に対応するレーザー式シャフトアライメントシステム。豊富な機能を標準装備し、バックライト付カラー液晶で完全日本語表示可能。	製品仕様書	お問い合わせください	お問い合わせください

4種類のモデル

スターター

スタータープラス

アドバンスド

エキスパート

レーザー軸芯出し器のラインアップ

レーザー軸芯出し器には、ハイエンドモデルのRotAlign Elite（ロータラインエリート）以外にも、エントリーモデルのRotAlign Core（ロータラインコア）があります。用途に合わせてお選びください。

NEW ハイエンドモデル	RotAlign Elite（ロータラインエリート）	製品仕様書
NEW エントリーモデル	RotAlign Core（ロータラインコア）	製品仕様書
