流体制御機器
ポンプ機能内蔵 スチームトラップ（PowerTrap）
GTシリーズ
蒸気設備の損傷の可能性を低減
電気を使用せず、蒸気や空気の圧力で作動します。
装置内のドレン滞留を軽減します。
通常のトラップではドレン排出が困難な条件下でもポンプ機能で強制排除。
特長
ストール現象対策として
ポンプ機能を内蔵しているため、負圧～正圧に変動する装置の作動圧力差不足が原因のストール現象対策に効果を発揮します。
扱いやすい
蒸気を駆動力とするため電気不要。防爆域でも使えます。
分解メンテナンスは配管を接続したままで可能。また、各部品をユニット化しているため交換も容易です。
用途
- エアハンユニット・リボイラー・熱交換器・シリンダードライヤー・空調機・吸収式冷凍機・エロフィンヒーター・プレートフィンヒーターなどのドレン滞留の軽減
仕様（取扱説明書）
- ※取扱説明書等資料は同製品型式での最新版を掲載しています。
- ※内部の点検や清掃、不良時の開放や補修に必要な部品が一式セットになっている「点検・補修」はこちら。
| 型式 | 外観写真 | 接続 | 流入水頭 [mm] | 本体材質 | 最高 使用圧力 PMO [MPaG] | 最高 使用温度 TMO [℃] | 操作 気体圧力 [MPaG] | ポンプ 最大圧送 能力 [t/h] | トラップ 最大排出 流量 [t/h] | | | カタログ | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 入口 出口 | 給気口 排気口 | 標準 | 最低 | |||||||||||
| GT10L |  | ねじ込み | 630 | 300 | ねずみ鋳鉄 (FC250) または 炭素鋼鋳鋼 (ASTM A216 Gr.WCB) | 1.05 | 185 | 0.03～1.05 | 約1.4 | 10.5 | 製品仕様書 | 取扱説明書 | カタログ | |
| フランジレス (ウエハー) | ねじ込み | |||||||||||||
| GT14L |  | フランジレス (ウエハー) | ねじ込み | 630 | 300 | ねずみ鋳鉄 (FC250) | 1.4 | 220 | 0.03～1.4 | 約2.2 | 13 | 製品仕様書 | 取扱説明書 | |
| 炭素鋼鋳鋼 (ASTM A216 Gr.WCB) | ||||||||||||||
| GT14M |  | フランジレス (ウエハー) | ねじ込み | 630 | 350 | ねずみ鋳鉄 (FC250) | 1.4 | 220 | 0.03～1.4 | 約3.4 | 14 | 製品仕様書 | 取扱説明書 | |
| 炭素鋼鋳鋼 (ASTM A216 Gr.WCB) | ||||||||||||||
| GT10 |  | ねじ込み | 860 | 710 | ねずみ鋳鉄 FC250 | 1.05 | 185 | 0.03～1.05 | 約8 | 40 | 製品仕様書 | 取扱説明書 | ||
| 炭素鋼鋳鋼 (ASTM A216 Gr.WCB) | ||||||||||||||
| フランジ | 炭素鋼鋳鋼 (ASTM A216 Gr.WCB) | |||||||||||||

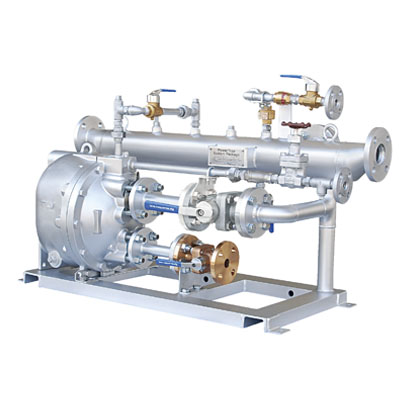

| GT14L-1SAJ |  | GT14L 1台とドレンヘッダーを共通ベースに搭載したパッケージ 最大圧送量約1.1t/h | 製品仕様書 | 取扱説明書 | ||||||||||
