計測する対象に合わせて2種類のセンサーがあります。用途に合わせてお選びください。

	エキスパート センサー	センサライン7 センサー
外観
検出面のサイズ(高さ方向)	70㎜	25㎜
センサー分解能	0.01㎜	0.001㎜
センサー精度	±0.02㎜	<1％ R.D.
電源	乾電池	充電式
センサー高さ(取付治具除く)	214㎜	61㎜

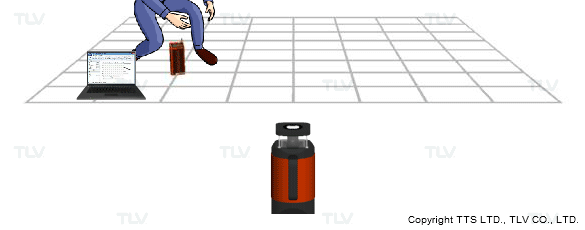

測定対象物の上に、レーザー測定面を作って測定します。1軸のレーザーを用いて平面の平坦度を測定するため回転レーザーを採用しています。精密に水平にセットされた専用のレーザー発射機よりレーザーを照射し、そのレーザーを回転させることで、測定対象物の上に、レーザー測定面を作ります。

レーザーの照射距離は100mであるため、測定面の中心にレーザーをセットできれば、直径200mの範囲まで一度に測定することが可能です。

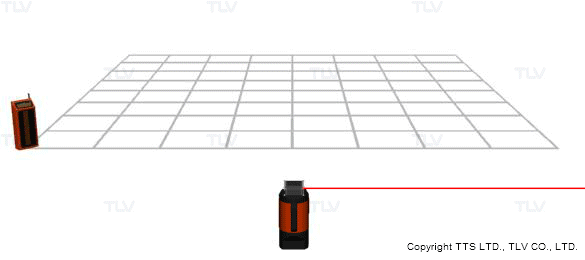

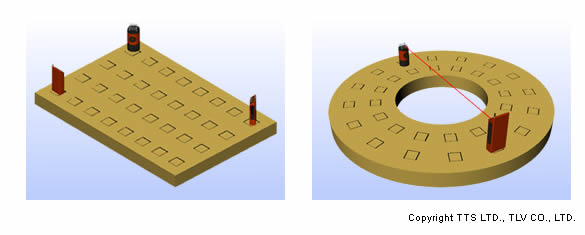

平面を定義するためのグリッドは、長方形と円の2種類から選択することができます。

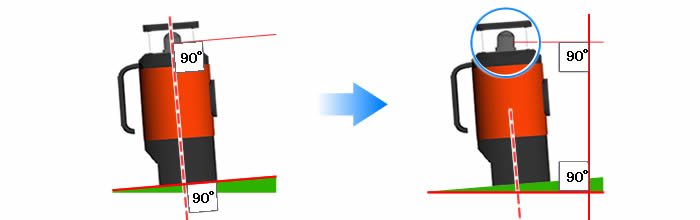

水平・垂直方向ともにレーザー発射器の水平出しが内蔵のセンサーによって、自動で設定できるようになりました。

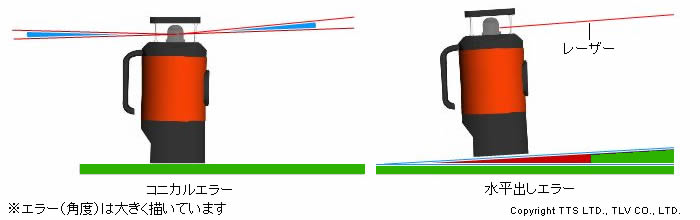

360°回転のトータルの エラー（誤差）は以下になります。

レーザーにより自動測定されたデータから、コンピューターが平坦度を自動算出するため、少ない人員で高精度な計測が可能です。

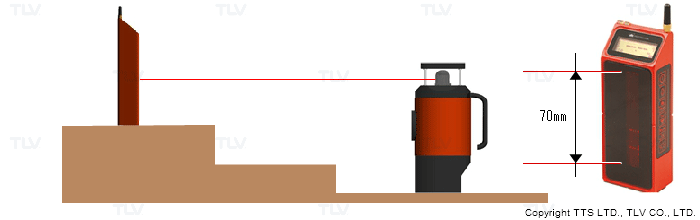

レーザー発射器より照射されたレーザーをレーザー検出器で受信して、データを取得します。

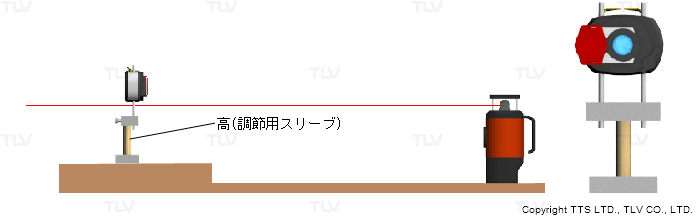

レーザー検出器はマグネットベースなどの治具にセットして測定点に設置します。

別の測定点でもデータを取得し、それぞれの高さの差を検出します。その取得データを組み合わせることで、設備の平坦度をコンピューターにより自動算出するのです。

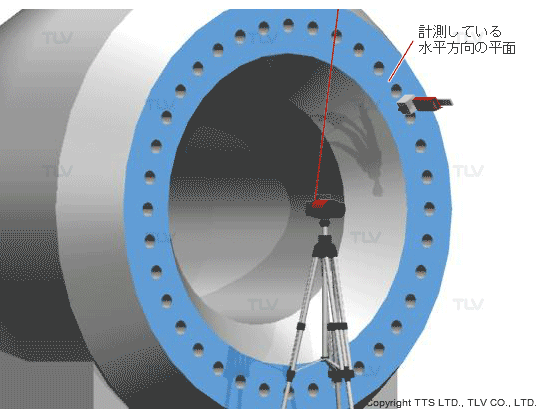

鉛直方向にレーザーを自動回転させることができるため、垂直方向も水平方向と同様に平面度（平坦度）を計測できます。

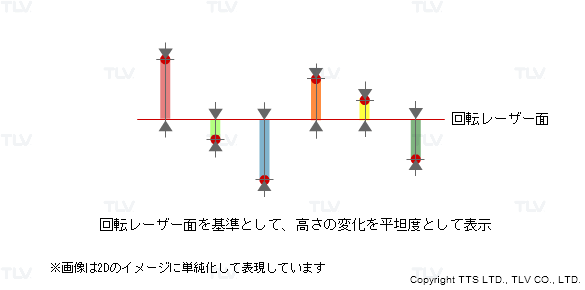

平面度（レーザー基準）と平坦度（3点を通る平面を基準）

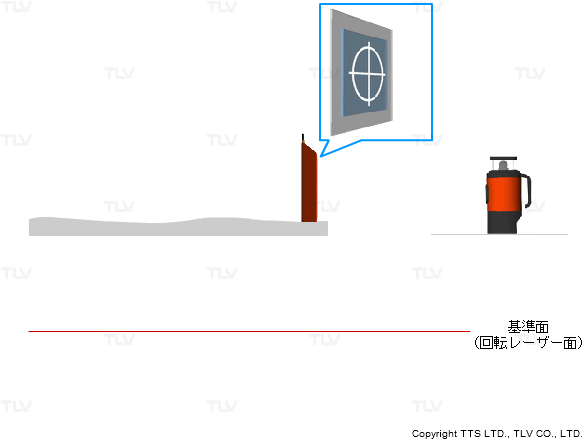

回転レーザー面を基準として、高さの変化を平坦度として表示する（レーザー基準） 、または 、全測定点のうち3点を選択し、その3点を通る平面を基準面として、他の測定点の高さ（平坦度）を表示するなど、一度測定してしまえば、状況に応じて、結果表示の方法を選択することも可能です。

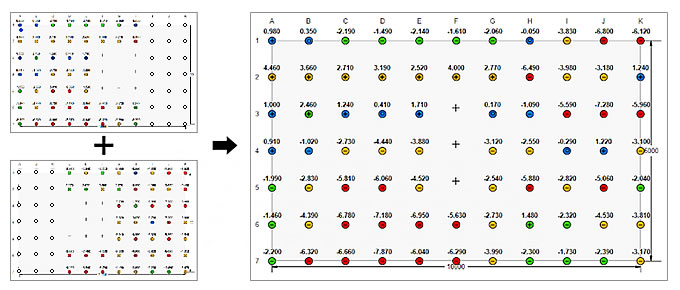

測定結果の合成

障害物・測定する平面が広すぎる場合などは、2方向から測定した測定結果の中の重なっているデータを使用して、全体を合成することができます。

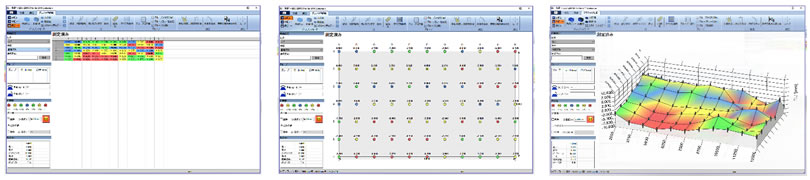

測定結果の表示

測定結果は、それぞれの測定ポイントの数値や、2次元または3次元のグラフィックデータで表示できます。

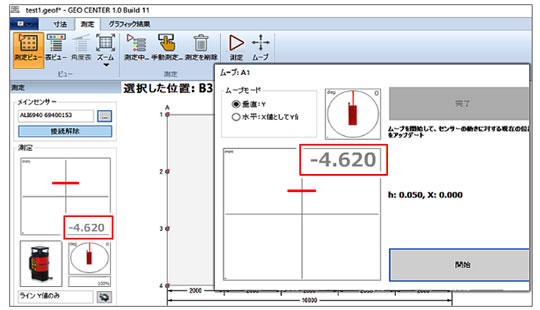

特殊調整ねじやシムで表面の高さを動かすことができるアプリケーションは、修正値を確認しながら補正が行えます。
