流体制御機器
スプリングディスク式逆止弁
CKシリーズ
冷却水の逆流防止に貢献
スーパーコンピューター
| 使用機器 |
|
|---|
お悩み
世界各地でデータセンターの建設が進む中、スーパーコンピューターは冷却効率の高さと省エネルギー性から水冷に移行しつつあります。
しかし冷却水の循環トラブルが発生すると熱が十分に放散されず、プロセッサやその他の部品が過熱し、パフォーマンスの低下やシステム全体の停止につながることがあります。

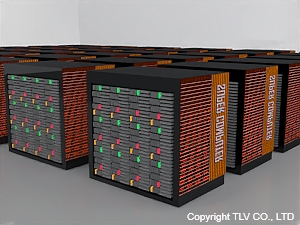

スーパーコンピューター
改善内容

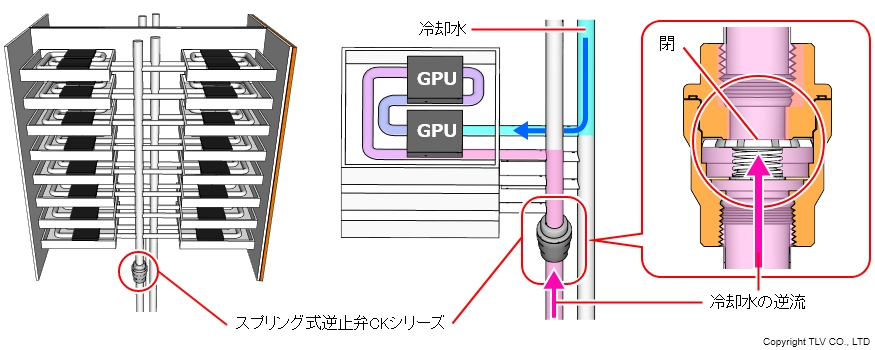

- シンプルな構造で優れた耐久性を備え、高いシール性により滞留や逆流を防止する、自由な縦横設置が可能なコンパクトな逆止弁を採用。
- 配管をコンパクトに設計し、コンピューターの筐体内に収めることが可能に。
改善のポイント
- 冷却水の滞留や逆流を防ぎ、循環トラブルによる過熱が引き起こすパフォーマンス低下やシステム全体の停止を未然に防止。
- データセンターなど数百台規模のコンピューター設置スペースの効率的な削減。
装置に組み込んだ例（コンパクト化に貢献）
純水精製装置、SIP工程
| 使用機器 |
|
|---|
お悩み
純水精製装置では、水配管の他に滅菌に使用する蒸気の配管が必要なため、取り回しが複雑になりスペースも必要。現場としては、蒸気滅菌工程を装置に追加しても、従来のプラントと同程度の大きさに抑えたい。
純水精製装置、SIP工程
改善内容
- シール性能が高く、コンパクトで縦横設置が自由な逆止弁を採用
- これにより、配管もコンパクトに設計でき、従来のプラントと同程度の大きさに収まった
改善のポイント
- CK3はステンレス製で純水用途に適合
- CK3はシール性能が優れているため、縁切り用手動弁を省略可能
- CK3はコンパクトかつ縦横設置が自由で配管取り回しの自由度が高まった
使用例
トラップ出口のドレンの逆流防止
| ドレン配管の集合場所 | トラップ出口 |
|---|---|
 |  |
| 休止中の装置へのドレンの逆流防止 | ドレンの逆流防止 |
| 立ち上がり配管の前 | トラップ水没箇所の前 |
 |  |
| ”戻り”ウォーターハンマーの防止 | 水の吸い上げの防止 |
流体の逆流防止
| ミキシングバルブ |
|---|
 |
| 蒸気ラインと給水ラインでの相互侵入の防止 |
装置・配管の真空破壊
| 反応釜 | 各種廃水ライン |
|---|---|
 |  |
| ドレン排出を妨げる真空を破壊 | |
