流体制御機器
フロート式逆流防止弁
N-VFシリーズ
貫通孔からの津波浸水防止
N-VFシリーズは安全対策が強化されている原子力発電所において、津波による浸水対策、海水流入防止策として全国の7つの発電所で採用いただき、耐震評価にもご協力しています。
特に「確実に排水する」「浸水を防ぐ」「地震などの揺れにも漏れない」「地震などの揺れでも破損しない」という4つの特長を評価いただいています。

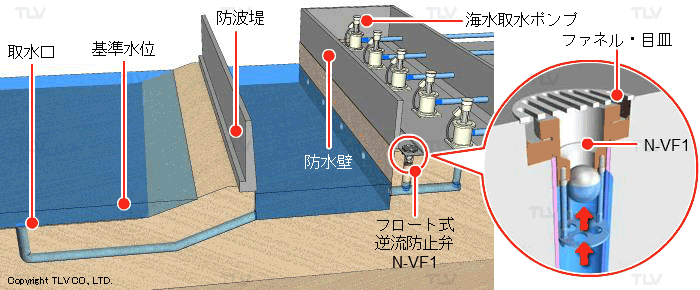

フロート式逆流防止弁 N-VFシリーズを設置した場合
海面が上昇しても海水の流入を防止

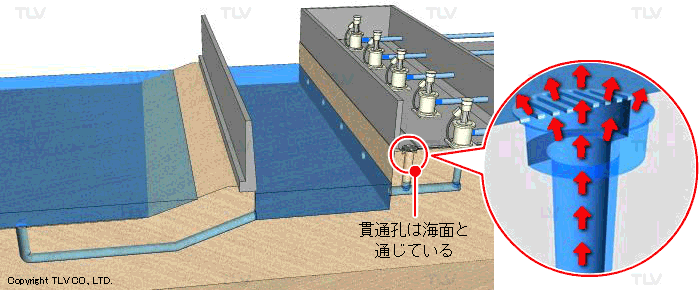

フロート式逆流防止弁 N-VFシリーズを設置しない場合
貫通孔は海面と通じているため、津波による海面の上昇で海水ポンプエリアへ海水が流入
地震による内部溢水の逆流防止対策

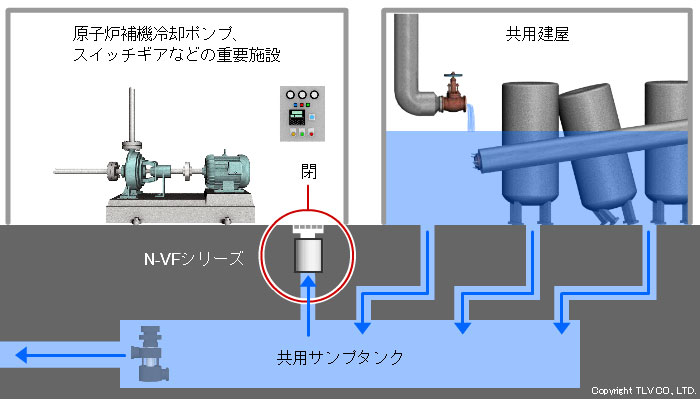

フロート式逆流防止弁 N-VFシリーズを設置した場合
共用サンプタンクからの逆流を防止

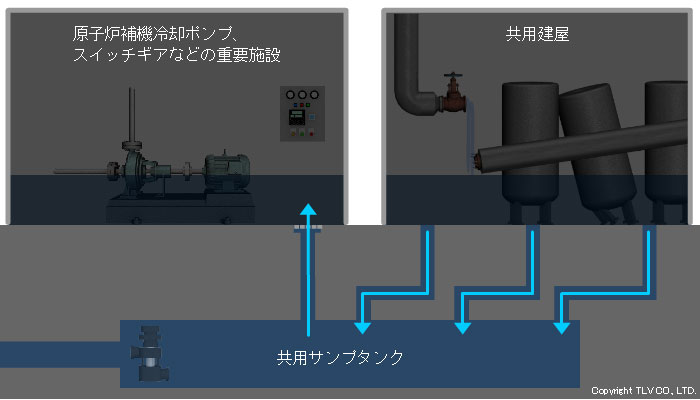

フロート式逆流防止弁 N-VFシリーズを設置しない場合
共用サンプタンクを経由した水が、原子炉補機冷却ポンプ、スイッチギアなどの重要施設に浸入
