システム製品

蒸気式温水製造ユニット(小型壁掛け式)

SQ-C04/SQ-C06

蒸気式温水製造ユニット(小型壁掛け式)の選定

以下の選定依頼フォームに必要事項をご記入の上、送信してください。折り返し、Eメールなどご希望の方法で最適な型式をご連絡いたします。

小型でもクリーンな温水を快適に供給できる安心・安全設計

クリーンで飲用に適した温水

カバーと給湯系の接液部にステンレス材を採用し、間接加熱方式のため水と蒸気が混合せず、錆・異物が混入しません。水道法基準適合品に認証されており、クリーン・飲用に適した水(食品製造用水)はそのままFSSC 22000(食品安全)で求められる水質の温水として供給できます。

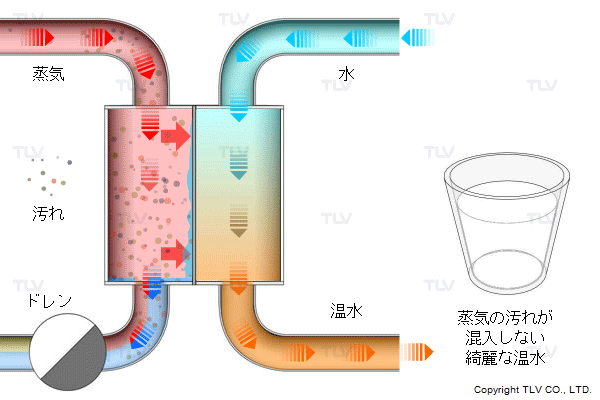

間接加熱方式

熱交換器の壁があるので蒸気と水が混ざり合うことがありません。
そのため、蒸気が汚れていても水質は悪化しません。

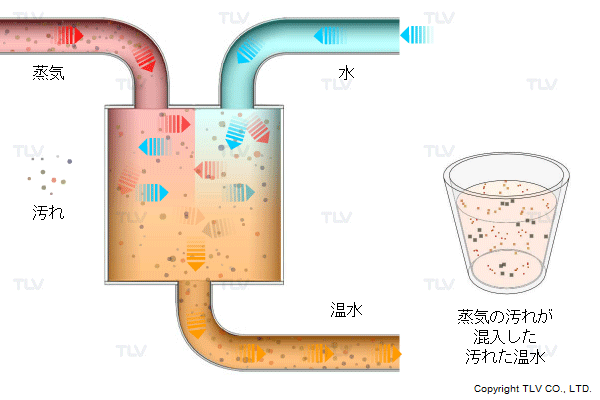

直接混合方式

文字通り、蒸気と水を混合しますので、蒸気が汚れていると汚れた温水が生成されてしまいます。

間接加熱方式なので蒸気の噴き出しがなく安全

熱交換器を介して水を加熱する間接加熱方式のため、想定外の水圧変動や誤操作による水の遮断が起きても、温水出口から蒸気が噴き出すことがありません。

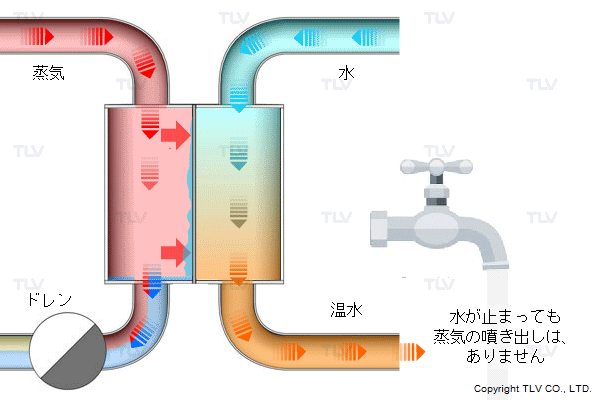

間接加熱方式

熱交換器の壁があるので仮に水が止まっても蒸気が噴き出すことはありません。

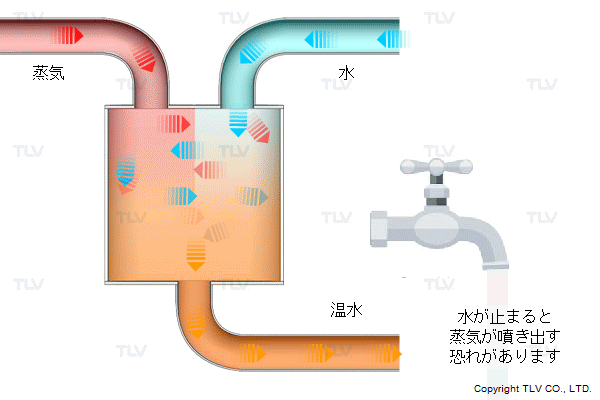

直接混合方式

水が止まったり、水圧が低下した時に蒸気が噴き出す恐れがあります。

過加熱(異常な高温出湯)を防止

出湯しないときには、フロースイッチで温水の流れがなくなったことを検知し、電磁弁で蒸気を遮断します。熱交換器内部の過加熱を防止して異常な高温水が生成されるのを防ぎます。
やけどの発生を抑制するため労災対策としても有効です。

トラブルを抑制し、長寿命

小型の給湯器の詰りトラブルを抑制

汚れが付着しにくいスパイラルチューブの伝熱管により、小型の給湯器にありがちな熱交換器の詰りトラブルを抑制し、長く快適にご使用いただけます。

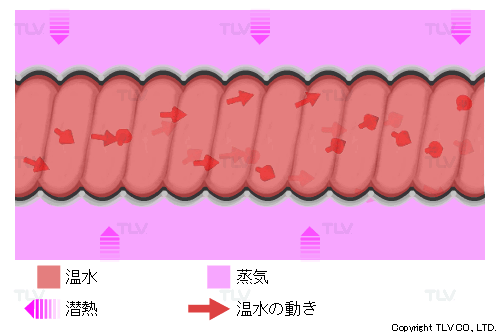

スパイラルチューブ式

スパイラルチューブ式

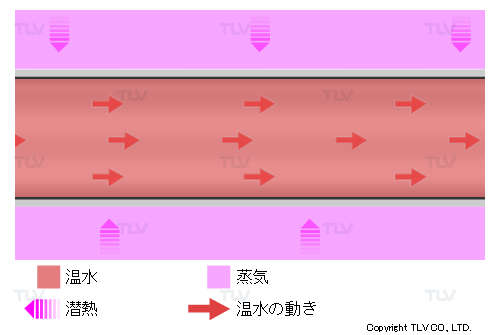

ストレートチューブ式

ストレートチューブ式

スパイラルチューブ式の熱交換器はストレートチューブに螺旋の溝を付けたことで、耐圧強度・伝熱面積が増加したのに加え、流体に乱流運動を発生させることで、接面流速が大幅に増加しました。その結果、ストレートチューブに比べて総括伝熱係数は2倍以上に向上し、汚れ付着は1/2以下に低減しました。

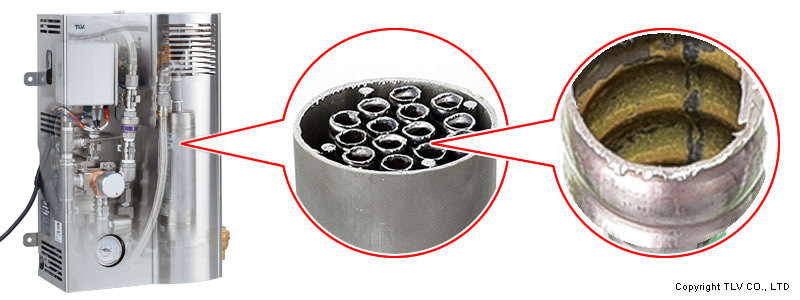

スパイラルチューブ熱交換器

流路が平均φ9mm程度と広く、伝熱面がスケールなどで汚れても流路断面積の減少が小さく、流れが悪くなりにくいという特長があります。

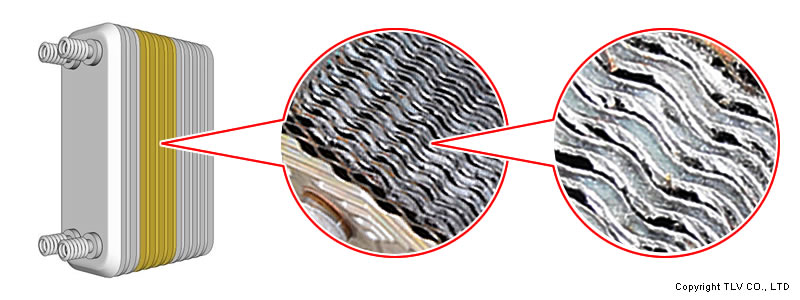

プレート式熱交換器

熱交換率を高めるため面積は大きく隙間は狭くした構造で、プレート間の隙間が約3mmなどと流路が狭くなっています。このため、水質によってはシリカなどが析出して、短期間で閉塞を引き起こす場合があります。

内部・外部の過大圧力から機器を保護

内部滞留水の膨張による過大圧力はリリーフ弁から水を逃がして熱交換器や配管接手を守ります。
ウォーターハンマーなど外部からの衝撃はショックアブソーバーで緩和し、内部機器の破損や故障を防止します。

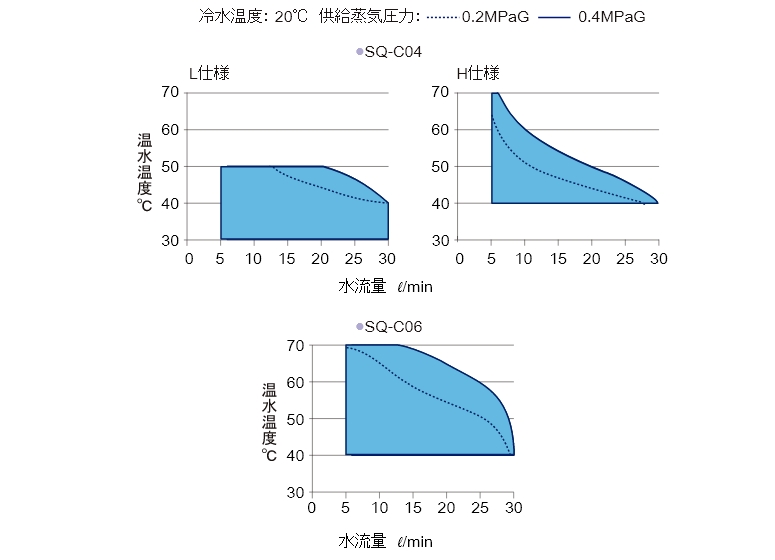

加熱能力(参考値)

※:ここに示す能力グラフは、参考情報です。加熱能力は蒸気圧力や冷水温度により異なります。
       実際の選定ならびに加熱能力は、TLVまでお問い合わせください。

工事が簡単・操作が簡単

蒸気と水の配管施工と100V電源(コンセント)供給のみで簡単に設置できます。
内蔵温度計を見ながらダイヤルで温度を変更する直感的な操作です。
