流体制御機器

廃蒸気熱交換器

SRシリーズ

大気放出されている蒸気の熱エネルギーを回収し、モヤモヤ湯気を解消します

廃蒸気の熱を水と熱交換することで温水の形で回収します。フラッシュ蒸気を凝縮させるのでフラッシュ蒸気由来の湯気がなくなります。 間接熱交換で昇温する温水は水質悪化がないため様々な用途に活用できます。
省エネルギーと環境改善が両立できる機器です。

廃蒸気の熱を水と熱交換することで温水の形で回収します。フラッシュ蒸気を凝縮させるのでフラッシュ蒸気由来の湯気がなくなります。

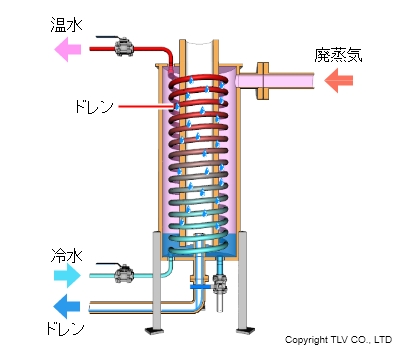

  1. 本体横の蒸気入口から本体内部に流入した蒸気は冷却水が流れるコイルに接触して凝縮します。
  2. コイル内の冷却水は蒸気と接触することで温度が上がり、本体上部の温水出口から流出します。
  3. 凝縮したドレンは本体下部中央のドレン出口から排出されます。

廃蒸気熱交換器は大気開放構造のため法規制を受けません

廃蒸気熱交換器は内圧が上がらないため蒸気使用装置に背圧をかけません

構造的に廃蒸気熱交換器の内部は大気と通じており、密閉されていないため、圧力容器などの法規制を受けません。
蒸気使用装置に背圧をかけないため、生産工程に支障をきたさず廃熱を回収することができます。

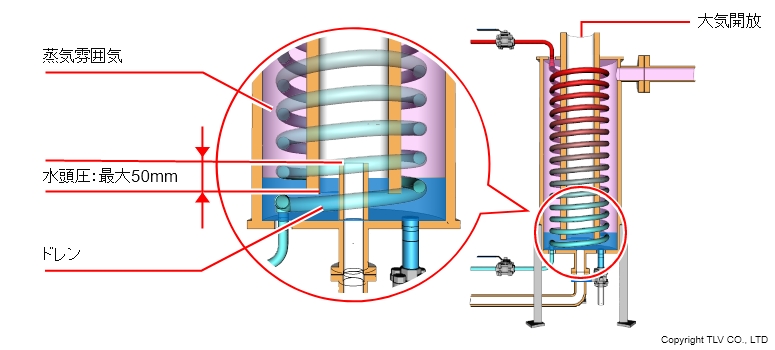

廃蒸気熱交換器内部にかかる圧力は最大50mmの水頭圧のみです。

廃蒸気熱交換器は内圧が上がらないため蒸気使用装置に背圧をかけません

廃蒸気熱交換器内部にかかる圧力は最大50mmの水頭圧のみです。

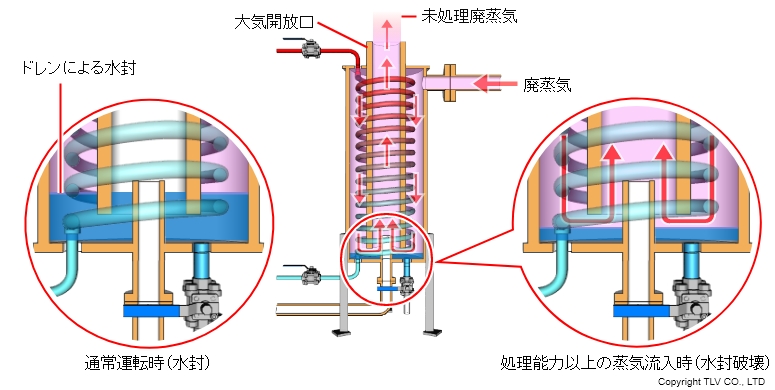

処理能力を超える流量の蒸気が流入した場合はドレンによる水封(50mm水頭)が破れ、処理できなかった蒸気が大気開放口から排出されます。

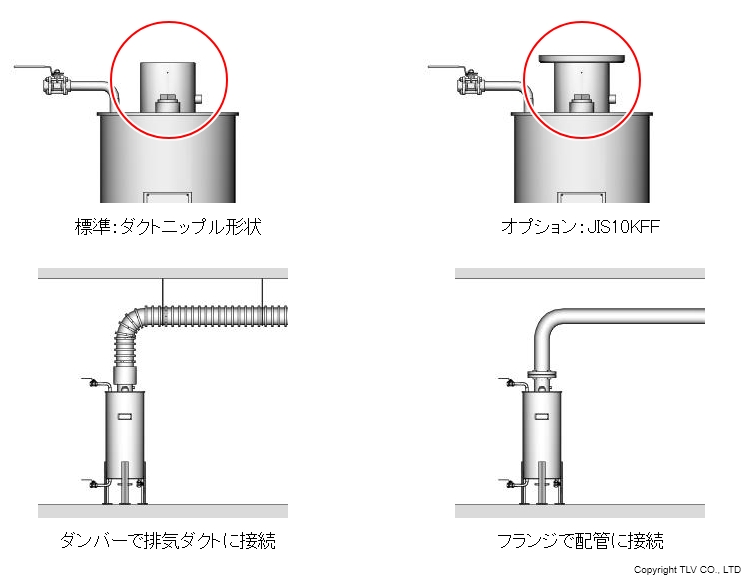

オプション:フランジ接続の大気開放口

オプション:フランジ接続の大気開放口
