流体制御機器
大容量フロート・スチームトラップ
J10シリーズ/JH15シリーズ/SW1Uシリーズ
構造断面図
| 型式 | 断面図 |
|---|---|

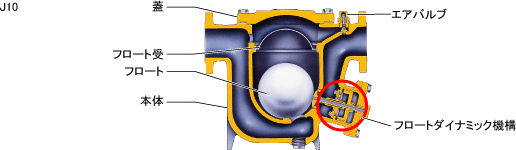

| J10 JH15 |
 |

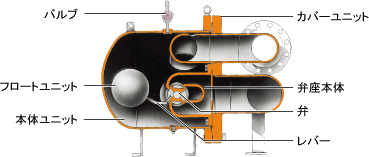

| SW1U-A SW1U-B |
|
トラップの選定に必要な項目
選定にあたっては、下記の項目の確認が必要です
-
1) 使用条件の確認
トラップ前後の圧力関係、温度、ドレン量等
-
2) 呼径、接続方法、要求材質の確認
以上の項目から各ステップにて適正型式を選定してください。
大容量フロート･スチームトラップの選定ステップ
＜ステップ 1＞ 型式の絞り込み
- 使用する用途、使用条件から、下記の選定表より該当する型式の製品仕様書（PDF）に進んでください。
| (1) 使用圧力 MPaG |
(2) 最高 使用温度 ℃ |
（3） 本体 標準材質 |
(4) 構造 |
(5) 最大 排出流量 kg/h |
装置 | |||
|---|---|---|---|---|---|---|---|---|
| 加 熱 |
蒸 発 |
乾 燥 |
||||||
| ～ 1.6 | 220 | 炭素鋼 | レバーフロート (連続排出型) |
185000 | SW1U-B | ○ | ○ | ○ |
| 51000 | SW1U-A | ○ | ○ | ○ | ||||
| 0.05 ～ 1.6 | 鋳 鉄 | フリーフロート ＋ ピストン方式 (間欠排出型) |
25000 | J10-30 | ○ | ○ | ○ | |
| 63000 | J10-60 | ○ | ○ | ○ | ||||
| 0.05 ～ 2.1 | 425 | 炭素鋼 | 21000 | JH15S-21 | ○ | ○ | ○ | |
| 67600 | JH15M-21 | ○ | ○ | ○ | ||||
| 128000 | JH15E-21 | ○ | ○ | ○ | ||||
| 0.05 ～ 4.6 | 27000 | JH15S-46 | ○ | ○ | ○ | |||
| 87000 | JH15M-46 | ○ | ○ | ○ | ||||
| 165000 | JH15E-46 | ○ | ○ | ○ | ||||
※以下は該当する型式の製品仕様書（PDF）で確認し、適正型式を選定してください。
＜ステップ 2＞ 材質の確認
- ステップ１で選択された型式の標準材質でいいか確認ください。該当しない場合はオプションを確認し、それでも該当しない場合は他の型式を確認ください。
＜ステップ 3＞ 流量の確認
- 用途の圧力条件により、最高使用圧力、流量安全率を考慮し、要求する流量を満足するか確認ください。特にJ10とJH15においては安全率が1.2に近づく型式を選定してください。
＜ステップ 4＞ 呼径、接続仕様等の確認
- 選定した型式の呼径、接続仕様などが希望のものかを確認してください。
