流体制御機器

大容量フロート・スチームトラップ

J10シリーズ/JH15シリーズ/SW1Uシリーズ

フロートダイナミックの原理

TLVの大容量フロート・スチームトラップJ10、JH15は、フロートダイナミック・スチームトラップとも呼ばれています。フリーフロートをパイロット弁に利用し、ピストン方式の大口径主弁を開くことにより大容量を実現しています。

多量のドレンが流入すると、フロートは浮上し、ドレンはオリフィスからシリンダー内に流入し、そこで二次圧を形成します。この二次圧がピストンを押し主弁を開かせ、本体内のドレンを間欠的に排出します。

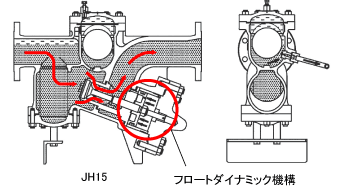

JH15_フロートダイナミック機構

TLY(Tetra-Leaf & Yoke)機構

TLVの大容量フロート・スチームトラップSW1Uシリーズは、TLY機構を採用することにより、コンパクト設計で大容量を実現しています。

TLVが開発した4枚羽根型弁がレバーフロートに直結し、ドレンを連続的に排出します。単弁座方式は差圧による影響を受けますが、TLYは出入口間の差圧による弁の開閉力がバランスよく取れて圧力の影響を受けません。

TLY機構
