蒸気用サイクロンセパレーター（トラップ内蔵）
DC3Sシリーズ/DC5S
セパレーターが必要な理由

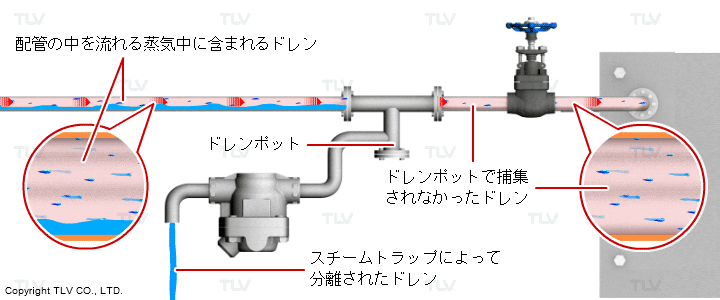

高速で流れるドレンはドレンポットを通過します

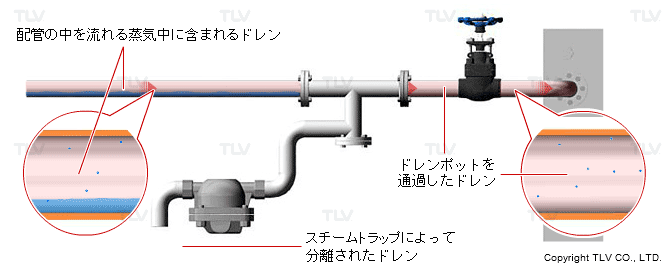

蒸気配管中のドレン水滴を確実に分離・排除するには、ドレンポットを使用してスチームトラップを付けるだけでは不十分です。
ドレンポットの中を見てみると

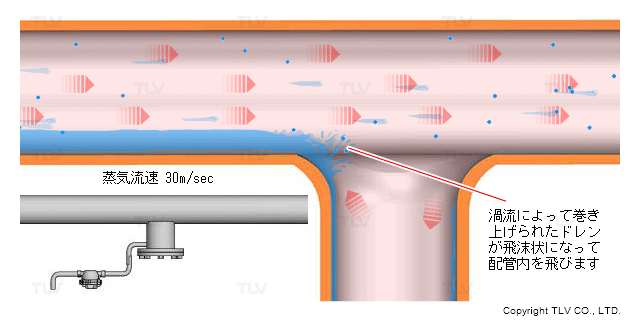

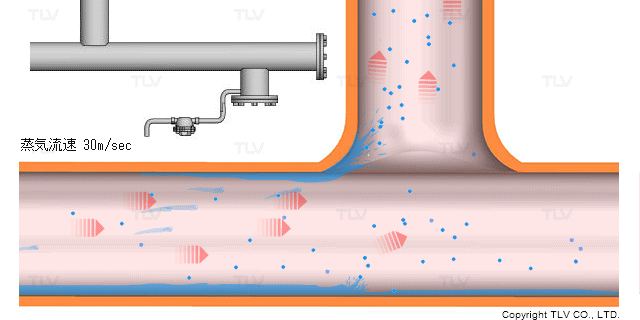

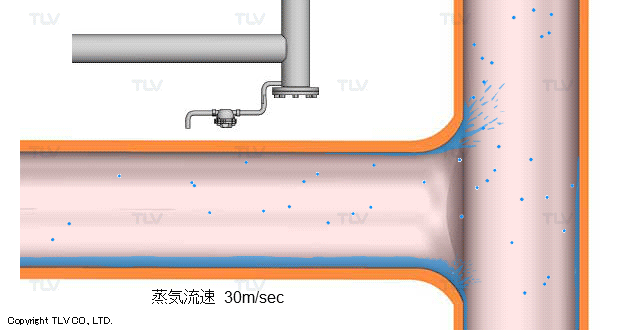

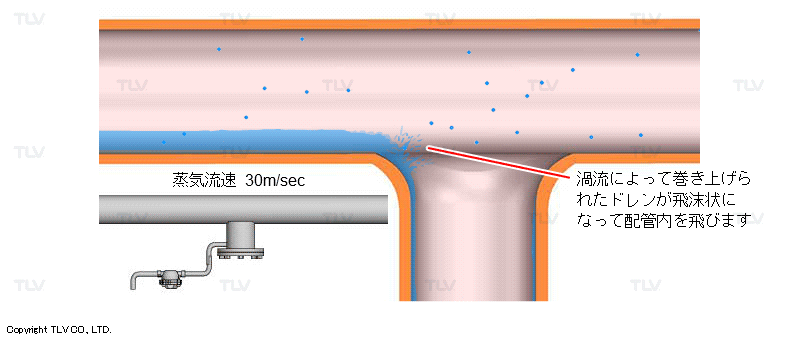

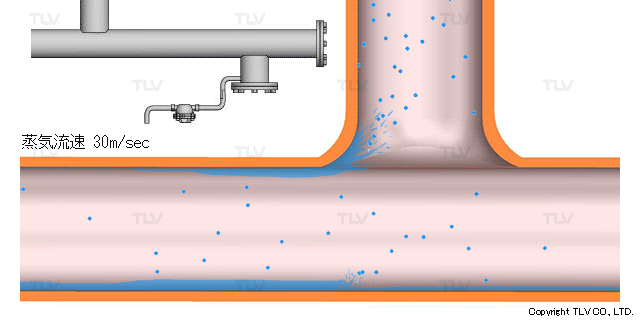

蒸気配管中のドレン水滴の多くは高速で流れる蒸気に巻き上げられて、ドレンポットを飛び越えて装置側へ流れていきます。

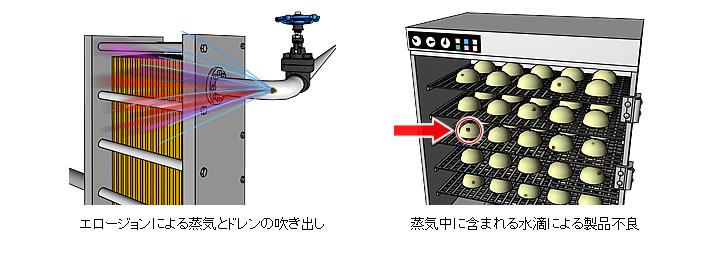

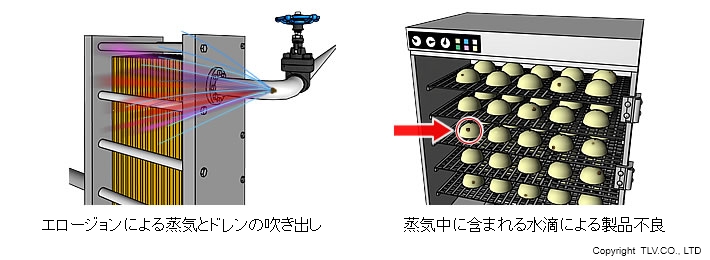

配管中の水滴によって引き起こされるトラブル事例
ドレン・水滴を確実に分離・排除
蒸気中に含まれるドレン・水滴を98％の高効率で分離

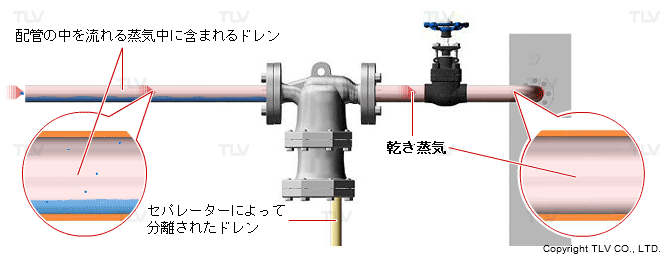

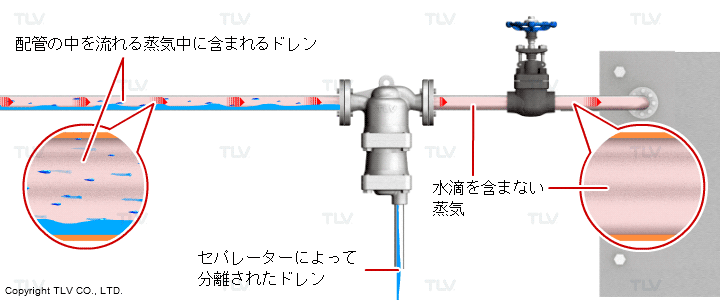

セパレーターを設置して、蒸気配管中に発生、混入しているドレン・水滴を強制的に分離します。
ドレン・水滴を強制的に分離できる理由

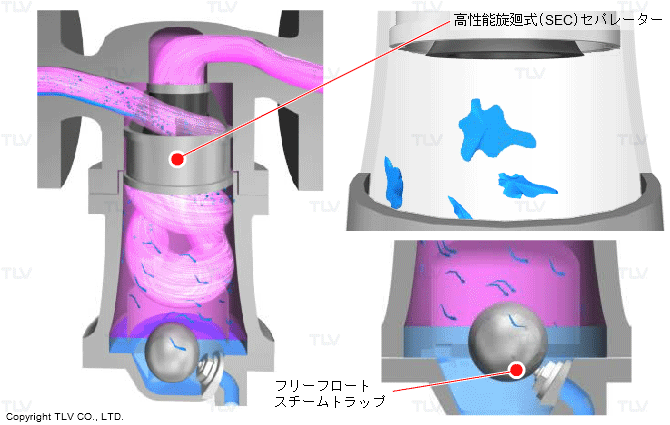

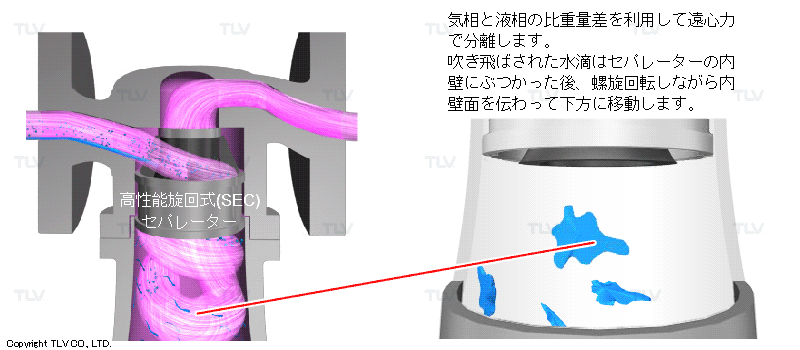

気相と液相の比重差を利用して遠心力で分離します。吹き飛ばされた水滴はセパレーターの内壁にぶつかった後、螺旋旋回しながら内壁面を伝って下方に移動します。移動した水滴は内蔵された連続排出型のフリーフロート・スチームトラップによって速やかに排出されます。
高性能旋回式（SCE）セパレーター
内蔵するサイクロンにより蒸気を高速旋回させ、それによる遠心力で比重の重いドレンを分離します。分離されたドレンは蒸気に巻き上げられることなくトラップ部に流れ落ちます。分離効率は98％（蒸気流速30m/s時）です。
フリーフロート･スチームトラップ
内蔵するフリーフロート・スチームトラップが速やかにドレンを連続排出するため、蒸気にドレンが混じりません。

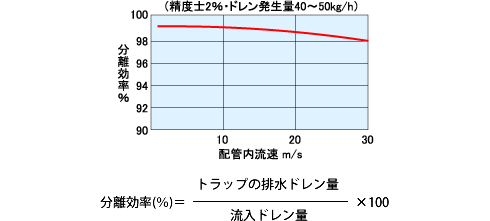

管内流速と分離効率
